Layoutet 3D View

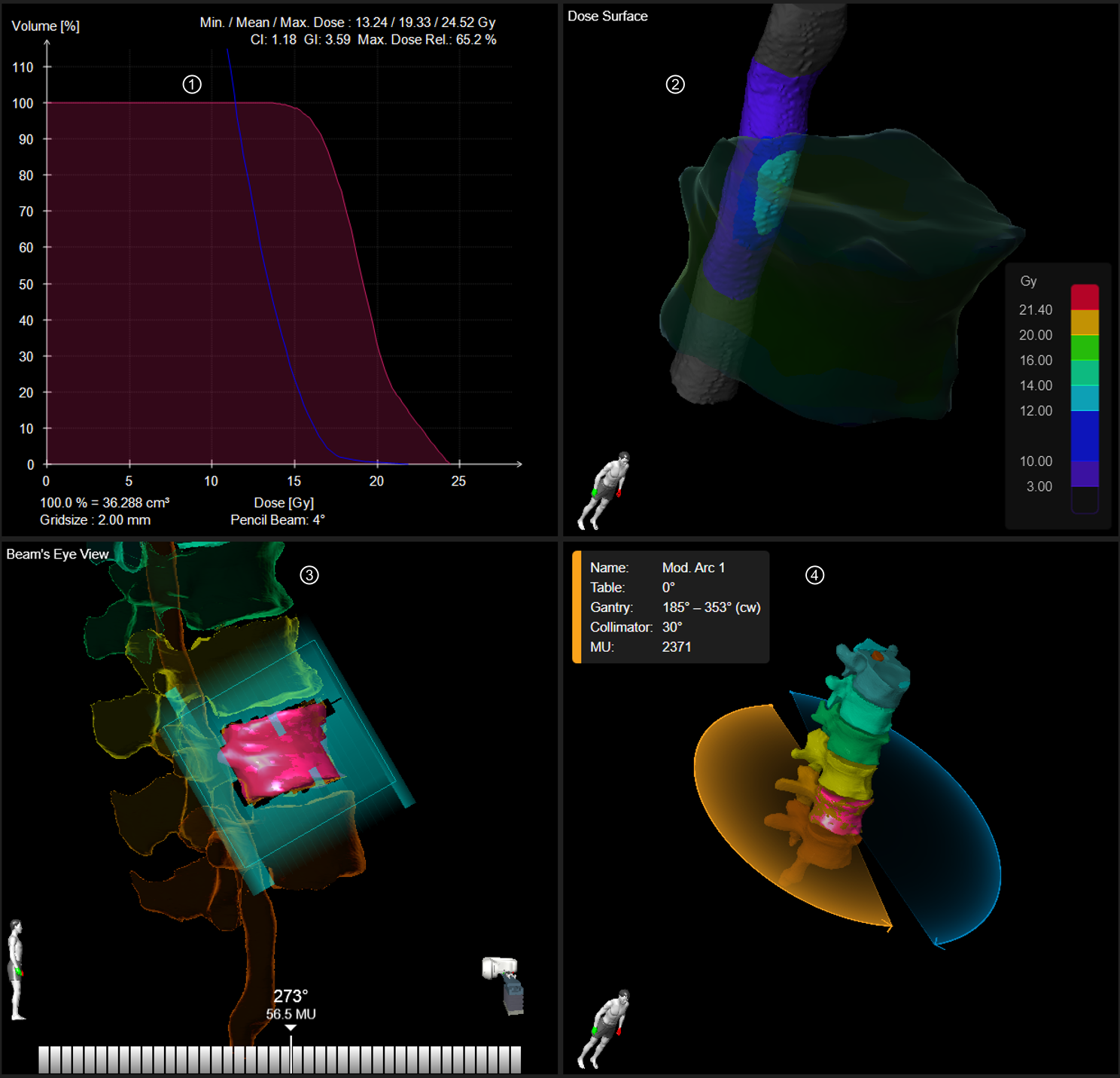

Åbn layoutet 3D View for at få vist DVH’et og andre nyttige gennemgangsfunktioner som en hjælp til at identificere pletter, der modtager for meget eller for lidt dosis.
| Nr. | Komponent | Beskrivelse |
|---|---|---|
① | DVH | DVH’et for den valgte struktur. |
② | Dose Surface | Viser dosisoverfladegrænsefladen mellem det mest kritiske OAR og PTV’et for at foretage en volumetrisk undersøgelse af dosisnedgangen. Gør det muligt at gennemse dosisfordelingen for det vigtigste OAR og PTV på disses modstillede 3D-overflader. |
③ | Beam’s Eye View | Det PTV, der modtager dosis fra den aktuelt valgte bue i en bestemt vinkel, vises overlejret på en repræsentation af MLC-bladene, herunder det bestrålede felt. Kæbepositionen vises som et rektangel omkring PTV’et. Træk i pilehovedet, eller klik på de orange linjer i bunden for at ændre gantry-vinklen. |
④ | 3D-buevisning | Gør det muligt at:
|
