Revisando ângulos de arco e gantry

Visualização Beam’s Eye



Abra o layout Beam’s Eye View para revisar arcos.

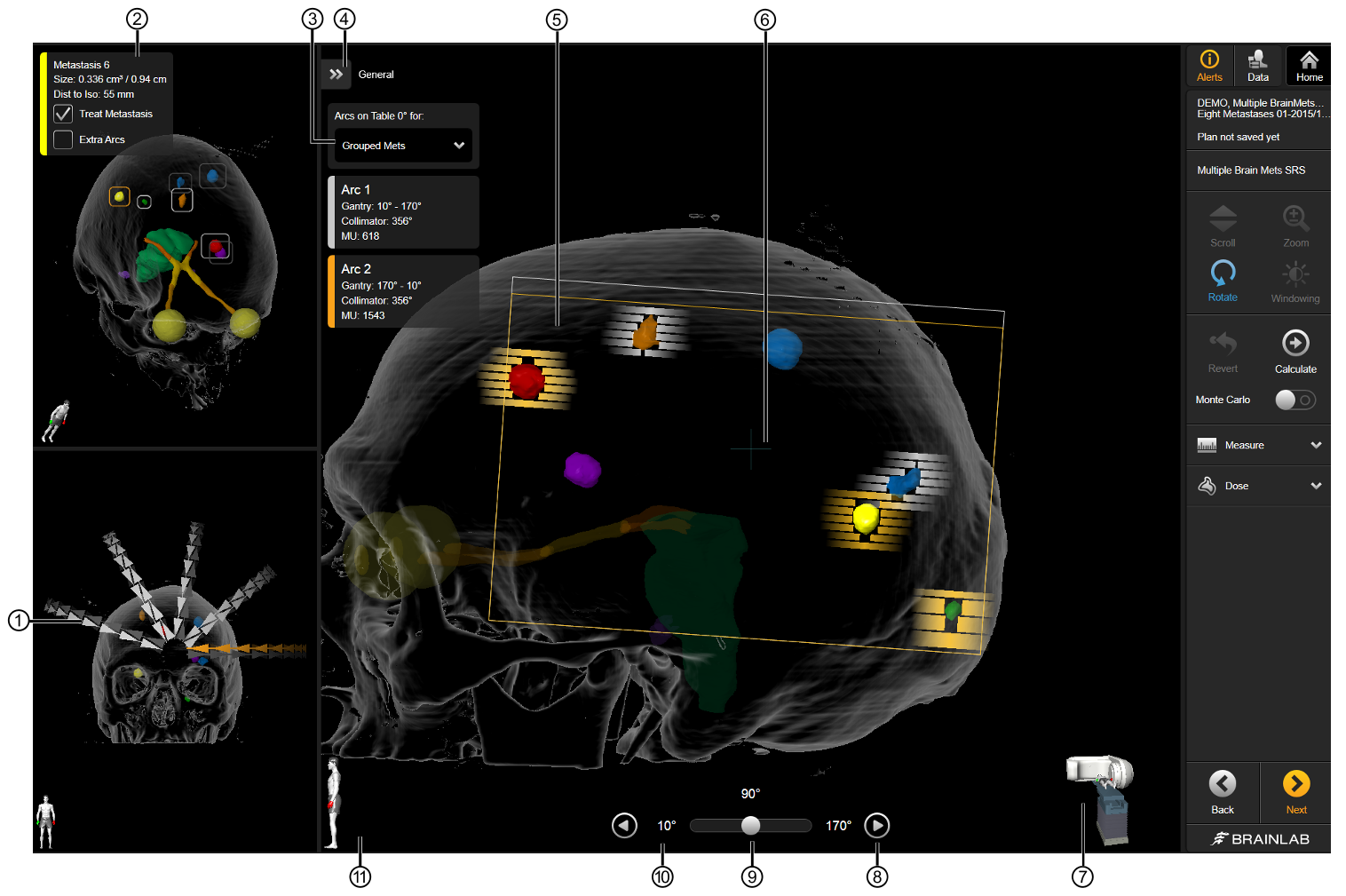

Layout da visualização Beam’s Eye

Componente

Arcos calculados pelo plano. Se você selecionar um arco, ele será exibido em laranja. Se um arco seguir uma trajetória em ambas as direções, um conjunto de setas será mostrado em ambas as direções.

Visualização do objeto: quando você seleciona uma metástase, seu brilho é acentuado na tela. Os arcos que irradiam aquela metástase são realçados no canto inferior esquerdo .

Visualização intercambiável. Selecione:

  • General: para exibir uma visualização reduzida das lâminas diretamente adjacentes às metástases para o ângulo de mesa selecionado.
  • Details: para exibir a visualização total de todas as lâminas para um arco. A visualização Details mostra o espaçamento dos pontos de controle em passos de 10°, pois eles são usados para a exportação DICOM.

Quando um arco é selecionado, as seguintes informações são exibidas:

  • Ângulo da mesa

  • Intervalo de ângulos de gantry

  • Ângulo do colimador

  • Unidades monitoras (MUs)

A tela exibe os objetos que estão recebendo dose do arco atualmente selecionado e que neste ângulo, são circundadas pelas lâminas do MLC realçadas nas seguintes cores:

  • Laranja se a metástase é irradiada pelo arco atual no ângulo de mesa selecionado.

  • Cinza claro se a metástase não é irradiada pelo arco atual no ângulo de mesa selecionado.

Os colimadores primários são mostrados na forma de retângulo. Se a máquina não tiver colimadores primários (p.ex., Vero), o intervalo máximo do dispositivo de bloqueio será mostrado. Se a máquina tiver apenas colimadores primários Y (p.ex., Elekta Agility), o colimador primário será representado por duas linhas paralelas.

A cruz marca o isocentro.

Posições do gantry e da mesa para este ângulo de arco.

Reproduzir o plano para frente.

Ângulo do gantry atual. Use o controle deslizante para alterar o ângulo.

Reproduzir o plano para trás.

Posição atual do paciente e do Acelerador Linear.

Aviso
Aviso
Aviso
Aviso
