HIP7

目录

患者摆位和手术室设置

背景

HIP7 支持患者以仰卧位和侧卧位接受 THR 手术。就侧卧位配准程序而言,L5 要易于接近。

如果测量下肢长度和偏移变化是工作流程的一部分,则需要将无针脚股骨参照阵列固定在大腿上。

开始前

确保:

  • 摄像头和监视器不会限制外科医生的工作。
  • 摄像头在所有配准和导航过程中能够清楚看到参照阵列。

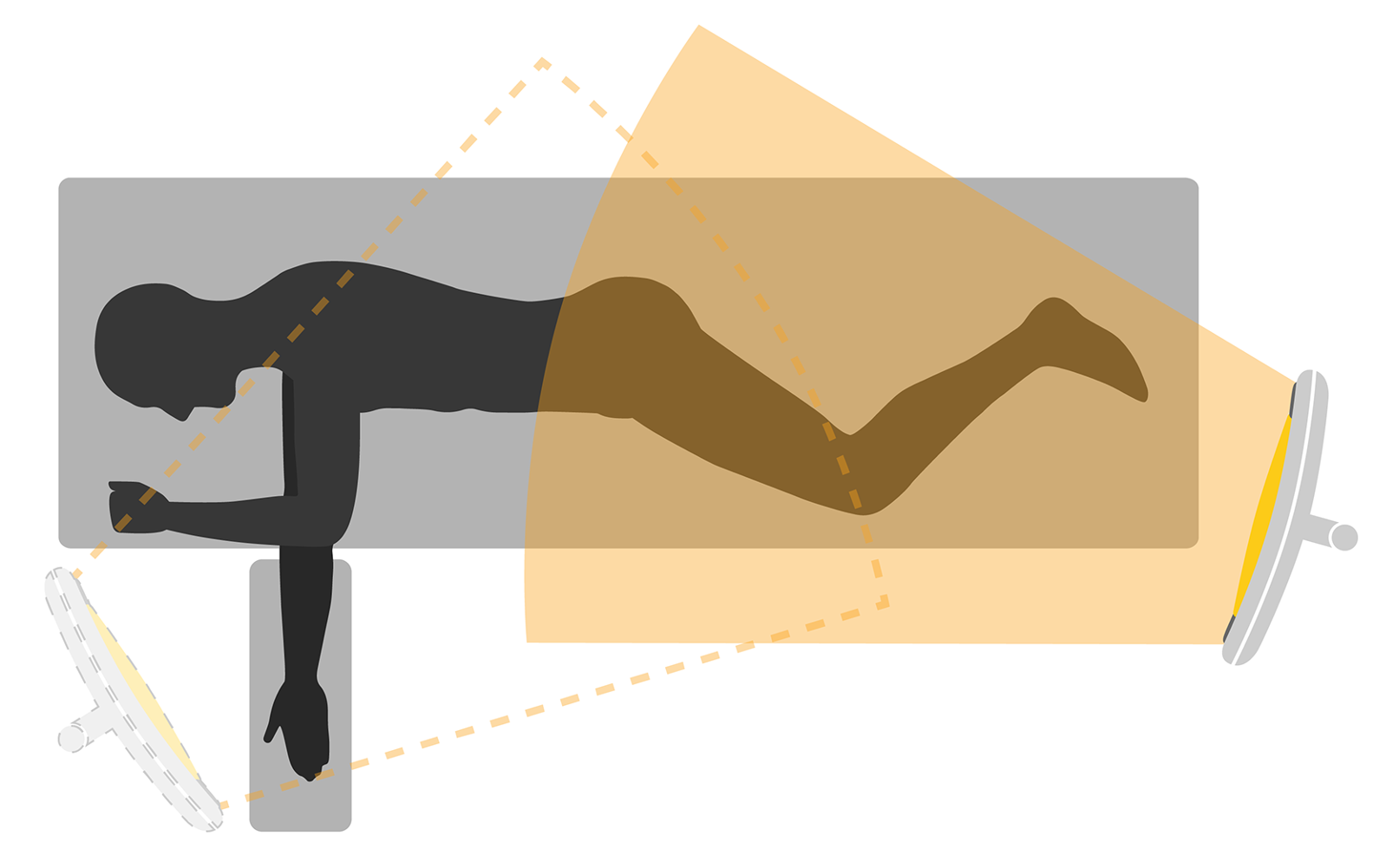

手术室设置示例 – 患者侧卧位



侧卧位手术患者可能使用的手术室设置。

患者体位

摄像头位置

摄像头方向

侧卧位

手术台足部

腹侧至背侧

手术台头部

侧卧位考虑因素

当在侧卧位执行手术时,确保外科医生可以接近最尾部棘突 (L5),并且该棘突处在无菌区内。这可能需要改变患者定位器/固定装置的位置。

如果需要,将患者的后支架朝向骶骨,前支架朝向耻骨联合。

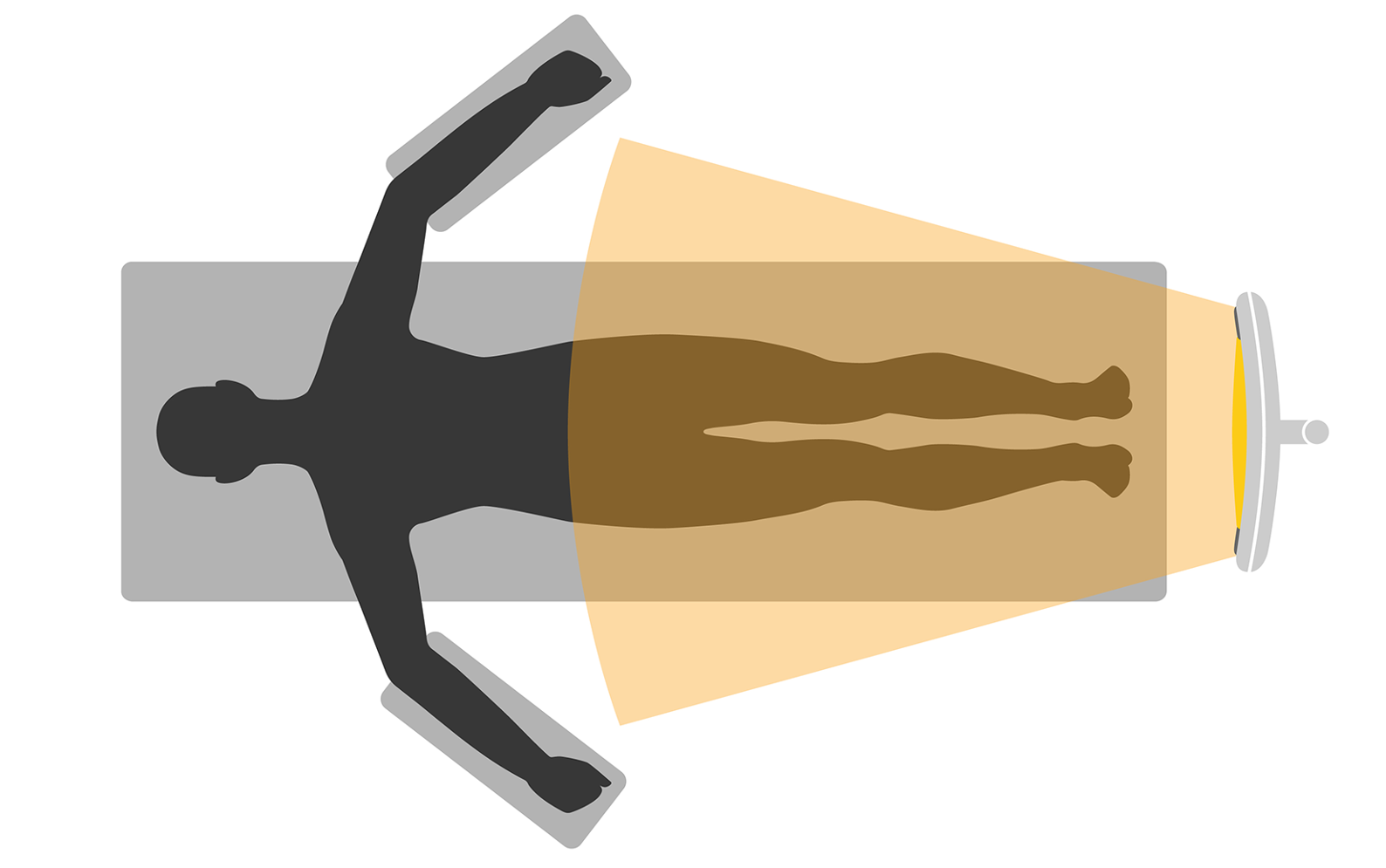

手术室设置示例 – 患者仰卧位



仰卧位手术患者可能使用的手术室设置。

患者体位

摄像头位置

摄像头方向

仰卧位

手术台足部

治疗患侧至非治疗健侧

非治疗健侧至治疗患侧

文件编号:60920-22ZH

发布日期: 2020-06-08
