Affichage du DVH

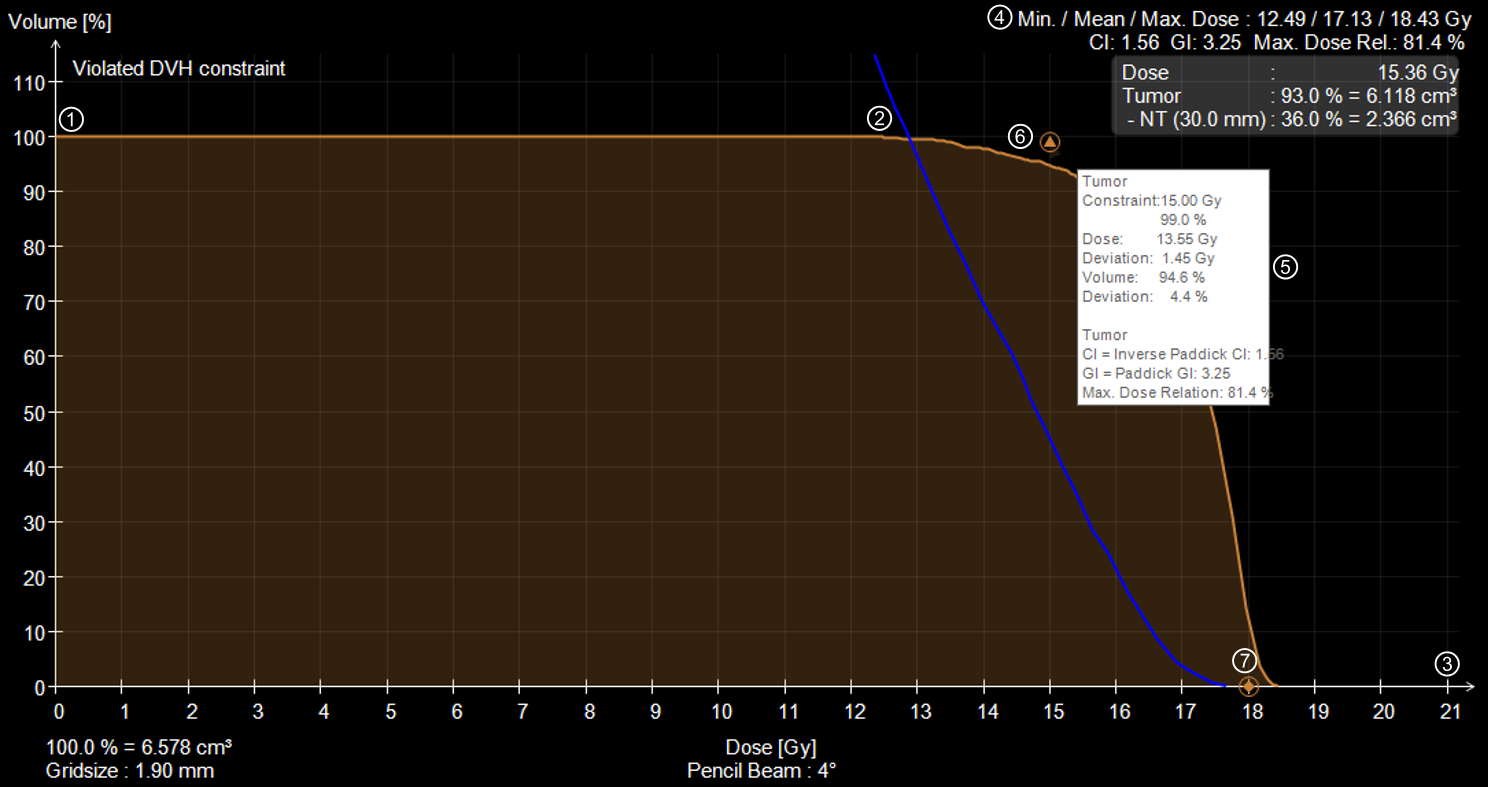

Composants de l’affichage du DVH



Description

Cliquez sur l’extrémité de l’axe de volume et faites-la glisser pour modifier l’échelle de Volume.

Graphe des tissus sains (NT) (voir ci-après).

Cliquez sur l’extrémité de l’axe de dose et faites-la glisser pour modifier l’échelle de Dose.

Doses Min./Mean/Max., CI, GI et dose max. relative sont affichés au-dessus du DVH.

Passez le pointeur de la souris sur un point pour afficher plus de données. La contrainte est indiquée sur chaque courbe. Si vous passez le pointeur de la souris sur le point de contrainte, des données incluant la contrainte pour cet objet et l’indice de conformité (pour le PTV uniquement) s’affichent.

Le triangle représente le point de prescription. Si un cercle entoure le point de prescription, l’objectif n’a pas été atteint.

Le losange représente le point de contrainte et objectif. Si un cercle entoure le losange, la contrainte et l’objectif n’ont pas été atteints.

Interprétation du DVH



La courbe du DVH Tissue correspond à la structure de type Outer Contour dans les Objects figurant sous Data.

La courbe du DVH Normal Tissue correspond à une structure virtuelle composée des structures de type Tissue moins le PTV.

Si aucune structure n’est sélectionnée dans la liste Objects sous Data, les DVH de toutes les structures visibles s’affichent. De plus, les courbes Tissue et Normal Tissue des DVH s’affichent même si la structure Outer Contour n’est pas visible.

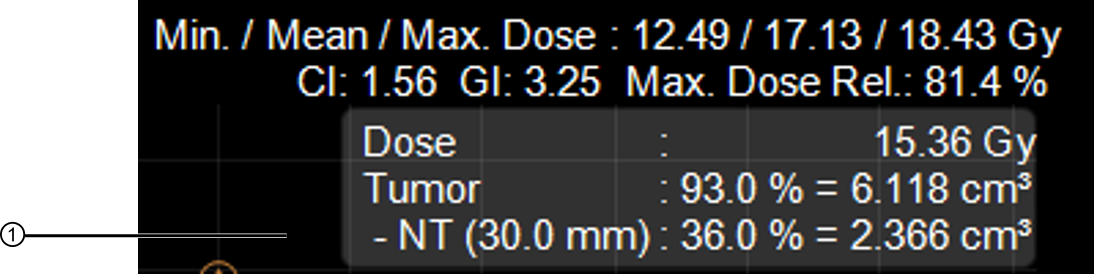

Pour le graphe du PTV, une courbe bleue supplémentaire appelée graphe des tissus sains (NT) s’affiche. Cette courbe correspond à une structure d’anneau virtuel autour du PTV et permet de calculer le CI. Son volume en pourcentage est normalisé par rapport au volume du PTV et affiché avec le volume (tumoral) du PTV comme NT .

Autres fonctionnalités des DVH

  • Grid Size : résolution utilisée pour la discrétisation de la structure pendant la génération du DVH.
  • Le type d’algorithme de calcul de la dose s’affiche sous l’affichage du DVH.
  • Double-cliquez sur Volume (au-dessus de l’axe des ordonnées) pour basculer entre volume absolu (cm3) et volume relatif (%).
