Configuración con reconstrucción en 3D

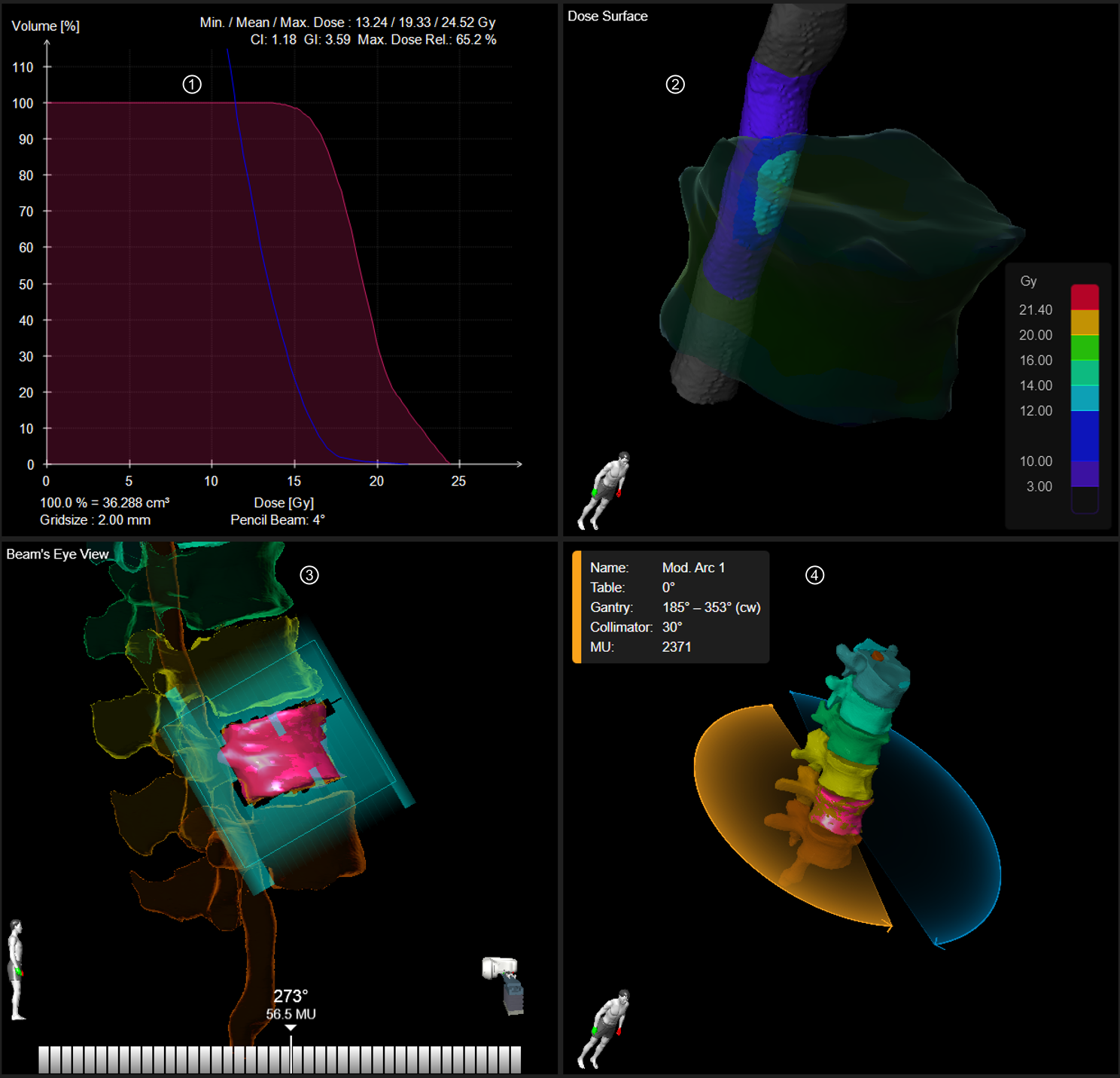

Abra la configuración 3D View para visualizar el histograma DVH y otras funciones útiles de revisión que le ayudarán a identificar zonas que reciben una dosis demasiado alta o demasiado baja.

ComponenteDescripción

DVHEl histograma DVH para la estructura seleccionada.

Dose Surface

Muestra la interfaz de la superficie de la dosis entre el órgano más crítico y el PTV, lo que permite examinar en 3D la caída de la dosis. Permite revisar las distribución de la dosis para los órganos críticos más importantes y el PTV en las superficies 3D opuestas.

Beam’s Eye View

El PTV que recibe la dosis del arco seleccionado actualmente en cierto ángulo se visualiza con una representación superpuesta de las láminas del MLC, incluido el campo irradiado.

La posición de los colimadores primarios está representada por un rectángulo situado alrededor del PTV.

Arrastre la cabeza de la flecha o haga clic en las líneas naranjas de la parte inferior para cambiar el ángulo del gantry.

3D Arc ViewPermite:

  • Seleccionar cada arco para revisarlo (la visualización se actualiza en Beam’s Eye View).
  • Seleccionar un objeto en 3D para visualizar en el histograma DVH (también puede seleccionar un objeto del menú Data).
