Representación del histograma DVH

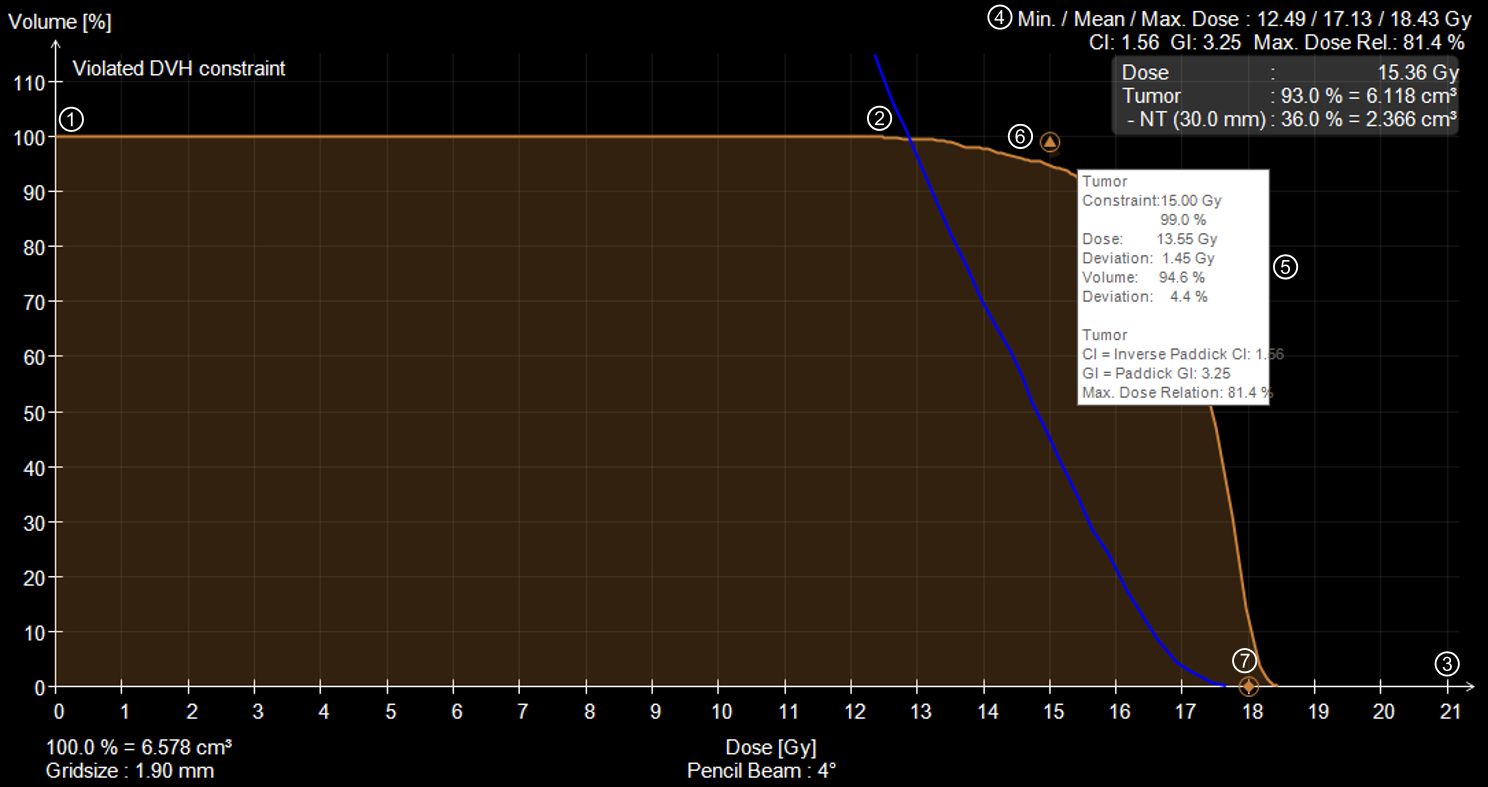

Componentes de la representación del histograma DVH



Descripción

Haga clic en el extremo del eje del volumen y arrástrelo para cambiar la escala Volume.

Gráfico de tejido sano (Normal Tissue, NT), ver más abajo.

Haga clic en el extremo del eje de la dosis y arrástrelo para cambiar la escala Dose.

Por encima del histograma DVH se indican las dosis mínima, media y máxima (Min./Mean/Max.), CI, GI y dosis máxima relativa.

Pase el ratón/mouse por un punto para visualizar más información. Se indica la restricción en cada línea. Si pasa el puntero del ratón/mouse sobre el punto de restricción, se visualizará una serie de datos, incluidos las restricciones para este objeto y el índice de conformidad (solo para el PTV).

El triángulo representa el punto de prescripción. Si hay un círculo alrededor del punto de prescripción, no se ha cumplido el objetivo.

El diamante representa la restricción y el objetivo. Si hay un círculo alrededor del diamante, no se han cumplido la restricción ni el objetivo.

Interpretar el histograma dosis-volumen



La curva Tissue del histograma DVH corresponde a la estructura del tipo Outer Contour de la lista Objects situada debajo de Data.

La curva Normal Tissue del histograma DVH corresponde a una estructura virtual formada por Tissue menos el PTV.

Si no se selecciona ninguna estructura de la lista Objects del menú Data, se visualizarán todos los diagramas DVH de las estructuras activadas como visibles. Por otra parte, las curvas Tissue y Normal Tissue del diagrama DVH se visualizan aunque la estructura Outer Contour no esté activada como visible.

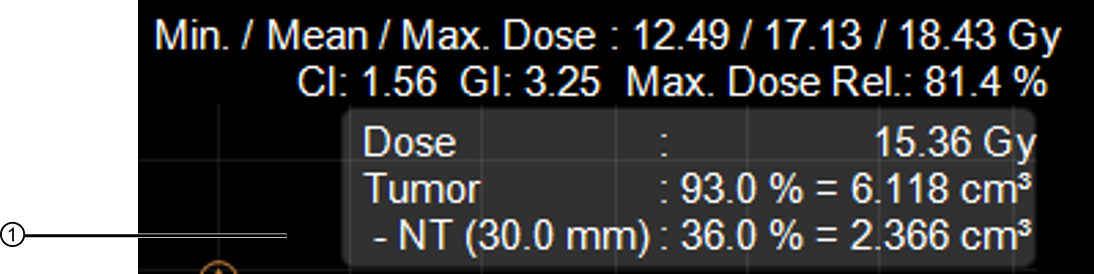

El gráfico del PTV también presenta una línea azul adicional: el gráfico Normal Tissue (NT). Dicha curva corresponde a una estructura virtual de anillo que se sitúa alrededor del PTV y se utiliza para calcular el índice IC (CI en inglés). Su volumen en porcentaje se normaliza según el volumen del PTV y se indica junto al volumen del PTV (tumor) como NT .

Funciones adicionales del histograma DVH

  • Grid Size: Resolución utilizada para discretizar las estructuras durante la generación del histograma DVH
  • El tipo de algoritmo de cálculo de la dosis se indica debajo del histograma DVH
  • Haga doble clic en Volume (situado por encima del eje y) para cambiar entre volumen absoluto (cm3) y relativo (%).
