Dose Analysis

Cómo utilizar Dose Analysis

La vista Dose Analysis permite centrarse en áreas de riesgo de su plan. Muestra los niveles de la dosis dentro del PTV y otros objetos anatómicos y destaca las regiones de dosis insuficiente y sobredosis.

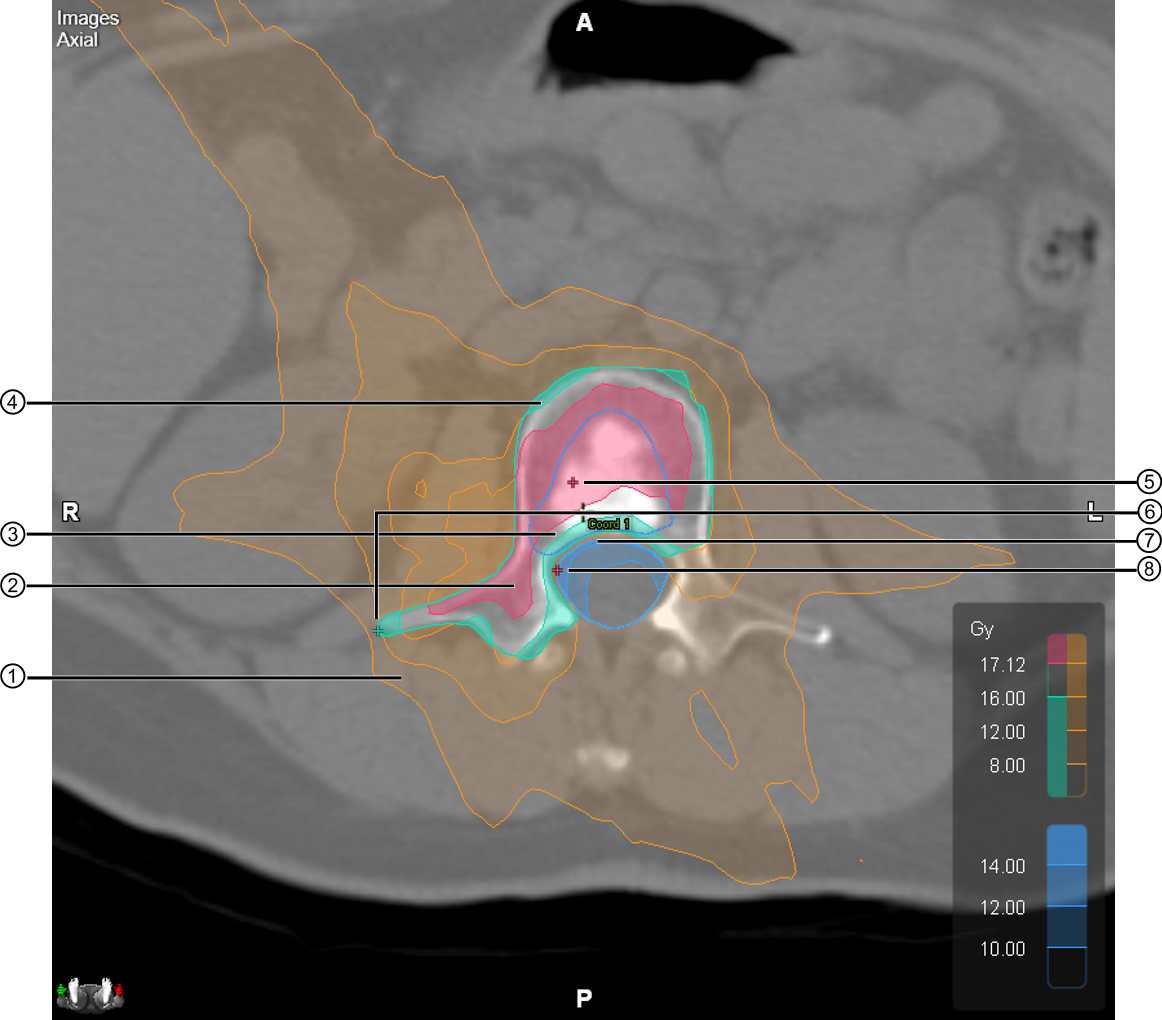

Analizar el PTV y los órganos críticos con Dose Analysis



El PTV se visualiza en verde y el resto de los objetos en azul.

Descripción

La dosis del tejido sano se visualiza en color naranja. Se visualiza una curva de isodosis para la dosis prescrita, para el 50% de la dosis prescrita y para el valor definible Highlight.

La dosis situada dentro del PTV y que supera la restricción máxima/deseada está resaltada en rosa.

La dosis situada dentro del PTV cuyo valor oscila entre el valor de la prescripción y la restricción máxima/deseada no tiene color.

Todas las dosis inferiores al valor prescrito dentro del PTV están destacadas en verde.

Dentro del PTV se indica qué punto tiene la dosis más alta (roja), así como su valor.

Dentro del PTV se indica qué punto tiene la dosis más baja (verde), así como su valor.

Toda la dosis que entre dentro de un OAR está destacada en azul degradado. Los niveles más altos de dosis presentan un color más opaco.

Dentro un órgano crítico se indica qué punto tiene la dosis más alta (roja), así como su valor.
