Анализ опухоли



Приложение Adaptive Hybrid Surgery Analysis позволяет проанализировать потенциальный эффект применения каждого шаблона плана для каждой опухоли.

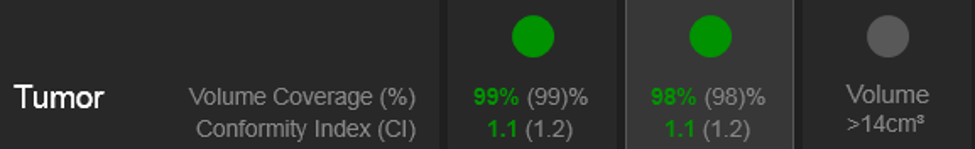

Для каждого плана фактический результат расчета дозы для опухоли отображается вместе с заданным значением (в скобках). Заданные значения для опухолей представляют собой предписания для минимального объема покрытия и целевые показатели коэффициента конформности.

  • Volume Coverage (%): обозначает процент объема опухоли, который должен быть покрыт дозой. Заданное значение (в скобках) представляет собой минимальный объем покрытия, необходимый для признания плана приемлемым.

  • Conformity Index (CI): показывает, насколько точно объем распределения дозы совпадает с размером и формой целевого объема с учетом объема здоровой ткани. Заданное значение (в скобках) представляет собой максимальный коэффициент конформности для приемлемого плана.

Визуальные индикаторы

Ниже описаны визуальные индикаторы, используемые для значков.

  • Зеленый: предписание Volume Coverage (%) или целевое значение Conformity Index (CI) соблюдено.

  • Красный: предписание Volume Coverage (%) или целевое значение Conformity Index (CI) вышло за пределы.

ЗначокОписание


(Полностью зеленый)

  • Предписание Volume Coverage (%) соблюдено.
  • Целевое значение Conformity Index (CI) соблюдено.


(Зеленый снаружи, красный внутри)

  • (Зеленый) Предписание Volume Coverage (%) соблюдено.

  • (Красный) Целевое значение Conformity Index (CI) вышло за пределы.



(Красный снаружи, зеленый внутри)

  • (Красный) Предписание Volume Coverage (%) вышло за пределы.

  • (Зеленый) Целевое значение Conformity Index (CI) соблюдено.



(Полностью красный)

  • Предписание Volume Coverage (%) вышло за пределы.

  • Целевое значение Conformity Index (CI) вышло за пределы.


(Серый)

Невозможно рассчитать практически осуществимый дозиметрический план для этого набора данных. Возможные причины появления:

  • слишком большая опухоль;

  • параметры Volume Coverage (%) и Conformity Index (CI) игнорируются.
