Adaptive Hybrid Surgery Analysis

Содержание

Версия программного обеспечения: 1.0
Редакция: 1.2

Анализ органов риска



Приложение Adaptive Hybrid Surgery Analysis позволяет проанализировать потенциальный эффект применения каждого шаблона плана для каждого органа риска. Чтобы открыть раскрывающееся меню с дополнительными сведениями об объекте, нажмите стрелку слева от его имени.

В каждом плане фактический результат воздействия на орган риска отображаются вместе с заданным значением (в скобках). Заданные значения для органов риска представляют собой два целевых показателя максимальной дозы, которую может безопасно получить орган риска.

  • D₅₀: предельное значение дозы, которую допускается доставить на 50 % объема объекта.

  • Max или Max Dose: максимальный предел дозы для данного объекта.

Дополнительно программное обеспечение устанавливает ограничения для органов риска. Ограничение соответствует максимальной дозе, которую может перенести орган риска (= 110 % целевого значения).

Ниже описаны визуальные индикаторы, используемые для значков.

  • Зеленый: целевое значение достигнуто.

  • Желтый: целевое значение вышло за пределы, но ограничение (максимальная переносимая доза) соблюдено.

  • Красный: целевое значение и ограничение (максимальная переносимая доза) соблюдены.

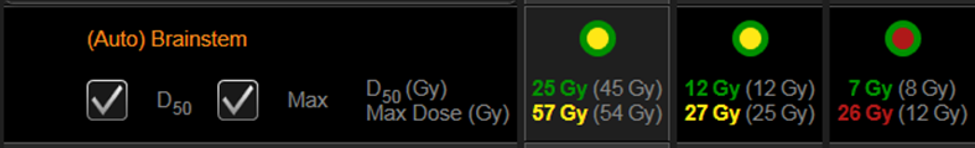

ЗначокОписание


(Полностью зеленый)

Целевое значение и ограничение для параметров D₅₀ (50 %) и Max Dose соблюдены.





(Зеленый снаружи, красный/желтый внутри)

  • (Зеленый) Целевые значения и ограничения для параметра D₅₀ соблюдены.

  • (Красный) Целевое значение и ограничение для параметра Max Dose вышли за пределы.

  • (Желтый) Целевое значение для параметра Max Dose вышло за пределы, но ограничение соблюдено.





(Зеленый внутри, красный/желтый снаружи)

  • (Зеленый) Целевое значение и ограничение для параметра Max Dose соблюдены.

  • (Красный) Целевое значение и ограничение для параметра D₅₀ вышли за пределы.

  • (Желтый) Целевое значение для параметра D₅₀ вышло за пределы, но ограничение соблюдено.



(Полностью красный)

Целевые значения и ограничения для параметров D₅₀ и Max Dose вышли за пределы.



(Полностью желтый)

Целевые значения для параметров D₅₀ и Max Dose вышли за пределы, но ограничения соблюдены.



(Серый)

Невозможно рассчитать практически осуществимый дозиметрический план для этого набора данных. Возможные причины появления:

  • не выбран орган риска;

  • параметры D₅₀ и Max Dose игнорируются.

Арт. № 60919-43RU
