Adaptive Hybrid Surgery Analysis

Spis treści

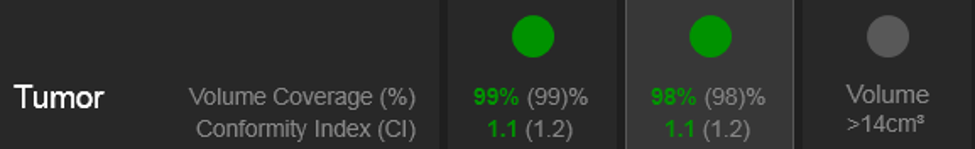

Analiza guza



Aplikacja Adaptive Hybrid Surgery Analysis analizuje potencjalny wpływ każdego planu opracowanego na podstawie szablonu na każdy guz.

W przypadku każdego planu rzeczywisty wynik dla guza jest wyświetlany z wartością określoną (w nawiasie). W przypadku guzów wartości określone definiują zalecenie dla minimalnego pokrycia objętości i cel dla współczynnika dopasowania.

  • Volume Coverage (%): Wskazuje, jak dużo objętości guza powinno zostać pokryte dawką. Wartość określona (w nawiasie) to minimalne pokrycie objętości wymagane w przypadku akceptowalnego planu.

  • Conformity Index (CI): Wskazuje stopień zgodności objętości rozkładu dawki z rozmiarem i kształtem objętości docelowej z uwzględnieniem kwestii związanych ze zdrową tkanką. Wartość określona (w nawiasie) to maksymalny CI wymagany w przypadku akceptowalnego planu.

Wskaźniki wizualne

Te wskaźniki wizualne są wykorzystywane w symbolach.

  • Zielony: Zalecenie Volume Coverage (%) lub cel Conformity Index (CI) zostały spełnione.

  • Czerwony: Zalecenie Volume Coverage (%) lub cel Conformity Index (CI) zostały naruszone.

SymbolOpis


(Wszystkie zielone)

  • Zalecenie dla Volume Coverage (%) zostało spełnione.
  • Cel dla Conformity Index (CI) został spełniony.


(Zielony na zewnątrz, czerwony wewnątrz)

  • (Zielony) Zalecenie dla Volume Coverage (%) zostało spełnione.

  • (Czerwony) Cel dla Conformity Index (CI) został spełniony.



(Czerwony na zewnątrz, zielony wewnątrz)

  • (Czerwony) Zalecenie dla Volume Coverage (%) zostało naruszone.

  • (Zielony) Cel dla Conformity Index (CI) został spełniony.



(Wszystkie czerwone)

  • Zalecenie dla Volume Coverage (%) zostało naruszone.

  • Cel dla Conformity Index (CI) został naruszony.


(Szary)

Obliczenie ważnego planu dawki dla tego zestawu danych jest niemożliwe. Może to wynikać z następujących przyczyn:

  • Guz jest zbyt duży.

  • Volume Coverage (%) i Conformity Index (CI) zostały zignorowane.
