Adaptive Hybrid Surgery Analysis

Spis treści

Analiza OAR



Aplikacja Adaptive Hybrid Surgery Analysis analizuje potencjalny wpływ każdego planu opracowanego na podstawie szablonu na każdy OAR. Aby otworzyć menu rozwijane i zobaczyć więcej szczegółów na temat obiektu, wybierz strzałkę po lewej stronie nazwy.

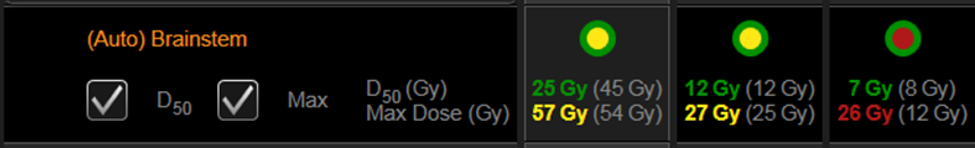

W przypadku każdego planu rzeczywisty wynik dla OAR jest wyświetlany z wartością określoną (w nawiasie). W przypadku OAR wartości określone ustalają dwa cele dla maksymalnej dawki, jaką OAR powinien otrzymać przy zachowaniu bezpieczeństwa.

  • D₅₀: Limit dawki, jaką powinno otrzymać 50% obiektu

  • Max lub Max Dose: Limit dawki maksymalnej dla tego obiektu

Oprogramowanie dodatkowo ustala ograniczenia dla OAR. Ograniczenie definiuje maksymalną dawkę, jaką OAR powinien otrzymać przy zachowaniu tolerancji (= 110% celu).

Te wskaźniki wizualne są wykorzystywane w symbolach.

  • Zielony: Cel został spełniony.

  • Żółty: Cel został naruszony, ale ograniczenie (maksymalna tolerowana dawka) zostało spełnione.

  • Czerwony: Cel i ograniczenie (maksymalna tolerowana dawka) zostały naruszone.

SymbolOpis


(Wszystkie zielone)

Cel i ograniczenie zostały spełnione zarówno dla D₅₀ (50%), jak i Max Dose





(Zielony na zewnątrz, czerwony/żółty wewnątrz)

  • (Zielony) Cel i ograniczenie dla D₅₀ zostały spełnione

  • (Czerwony) Cel i ograniczenie dla Max Dose zostały naruszone

  • (Żółty) Cel został naruszony, ale ograniczenie zostało spełnione dla Max Dose





(Zielony wewnątrz, czerwony/żółty na zewnątrz)

  • (Zielony) Cel i ograniczenie dla Max Dose zostały spełnione

  • (Czerwony) Cel i ograniczenie dla D₅₀ zostały naruszone

  • (Żółty) Cel został naruszony, ale ograniczenie zostało spełnione dla D₅₀



(Wszystkie czerwone)

Cel i ograniczenie zostały naruszone zarówno dla D₅₀, jak i Max Dose



(Wszystkie żółte)

Cele zostały naruszone, ale ograniczenia zostały spełnione zarówno dla D₅₀, jak i Max Dose



(Szary)

Obliczenie ważnego planu dawki dla tego zestawu danych jest niemożliwe. Może to wynikać z następujących przyczyn:

  • Nie wybrano OAR

  • D₅₀ i Max Dose są ignorowane

Nr art.: 60919-43PL

Data publikacji: 2020-06-04
