Viewer

Sommario

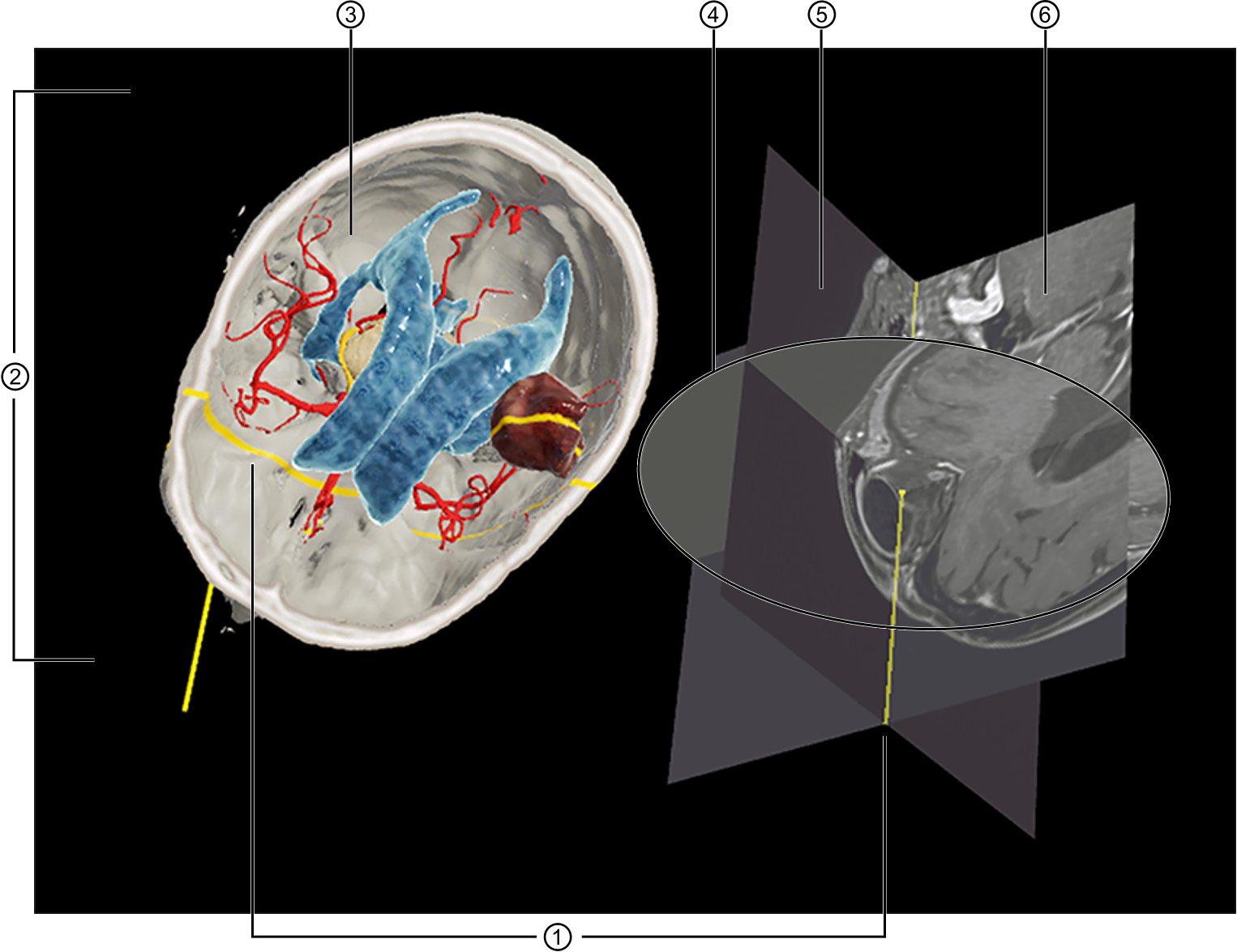

Vista Probe’s Eye



N.Descrizione

Direzione di visualizzazione (linea gialla)

Ricostruzione 3D del set di immagini del paziente

Piano di fuoco attuale

Vista Probe’s Eye

Vista Inline 2D

Vista Inline 2D

La vista Probe’s Eye e le due viste Inline sono disponibili solo nella realtà mista 3D (non possono cioè essere visualizzate sul display). La vista Probe’s Eye mostra una ricostruzione del set di immagini del paziente sul piano di fuoco attuale e riflette i dati di scansione lungo la linea del laser gialla , che attraversa la vista 3D sulla sinistra.

Per aprire la vista Probe’s Eye, direzionare il puntatore virtuale sulla vista nello stesso punto e alla stessa angolazione nella quale si desidera creare la vista Probe’s Eye. Quindi è possibile visualizzare e scorrere i dati dell’immagine in un campo 2D rispetto alla direzione di visualizzazione accanto al rendering del volume 3D.

Le due viste Inline 2D , sono perpendicolari alla vista Probe’s Eye e si aprono contemporaneamente alla vista Probe’s Eye. Sono visibili solo quando l’utente si trova a un angolo quasi perpendicolare alla ricostruzione 3D.

La direzione di visualizzazione mostrata è indicata in giallo sulla ricostruzione del volume 3D .

Art. n. 60919-95IT

Data di emissione: 2020-05-08
