Viewer

Sommario

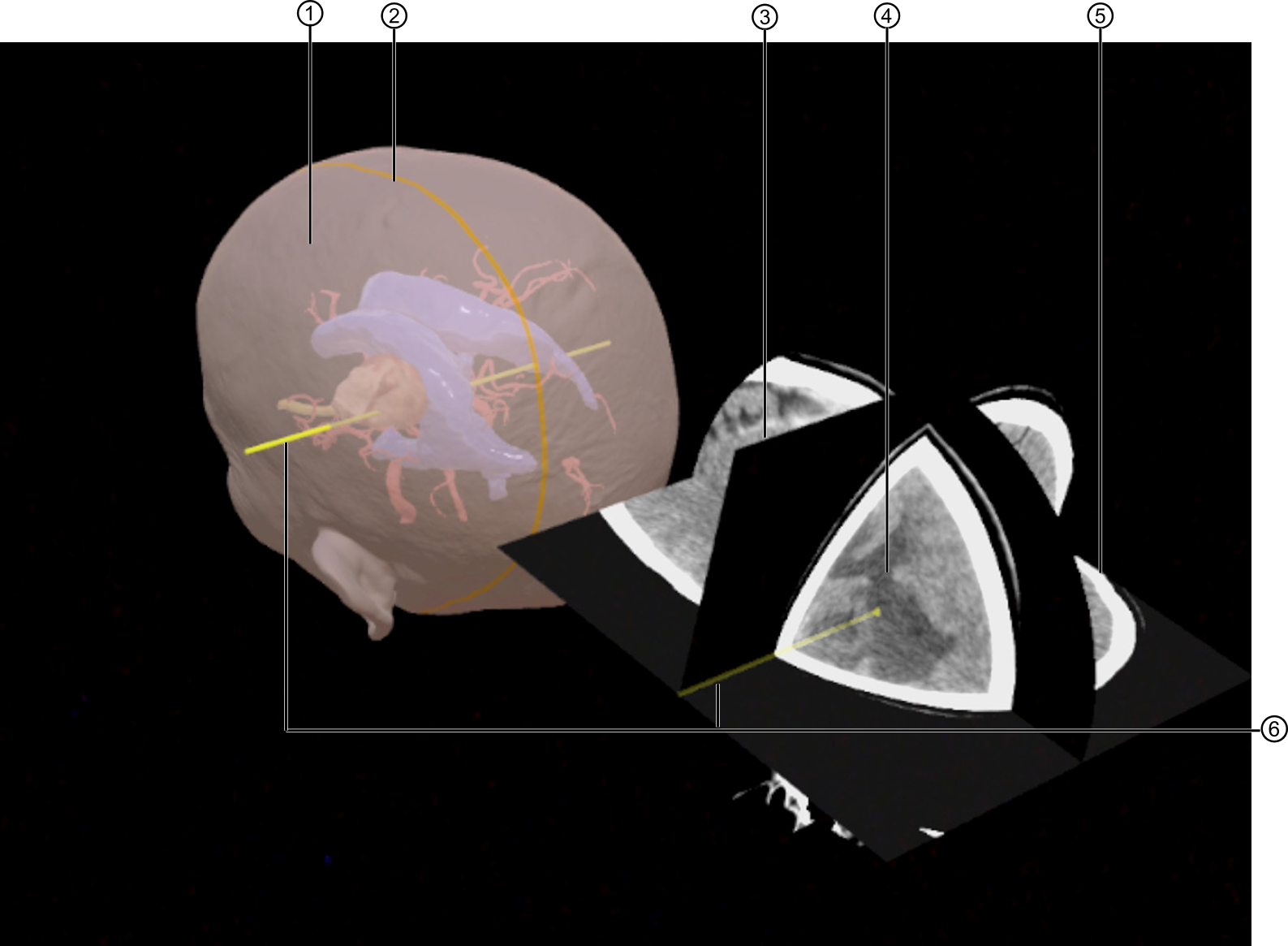

Vista Probe’s Eye



N.Descrizione

Ricostruzione 3D set di immagini paziente

Piano di fuoco corrente

Vista Probe’s Eye

Vista Inline 2D

Vista Inline 2D

Direzione di visualizzazione

La vista Probe’s Eye e le due viste Inline sono disponibili solo nella realtà mista 3D (non possono cioè essere visualizzate sul display). La vista Probe’s Eye mostra una ricostruzione del set di immagini paziente sul piano di fuoco corrente e riflette i dati di scansione lungo la linea del laser gialla , che attraversa la vista 3D sulla sinistra.

Per aprire la vista Probe’s Eye, puntare il laser sulla vista nello stesso punto e alla stessa angolazione dove si desidera creare la vista Probe’s Eye. Quindi è possibile visualizzare e scorrere i dati dell’immagine in un campo 2D rispetto alla direzione di visualizzazione accanto al rendering del volume 3D.

Le due viste 2D Inline , sono perpendicolari alla vista Probe’s Eye e si aprono contemporaneamente come vista Probe’s Eye. Sono visibili solo quando l’utente si trova a un angolo quasi perpendicolare alla ricostruzione 3D.

La direzione di visualizzazione mostrata è indicata in giallo sulla ricostruzione del volume 3D .

Art. n. 60919-56IT

Data di emissione: 2019-10-07
