DICOM Viewer

Opzioni 3D

Informazioni di carattere generale

La barra degli strumenti 3D Options consente di creare e regolare le seguenti funzionalità di visualizzazione 3D:

  • Regolazione della soglia
  • Ritaglio dell’immagine
  • Selezione di un’area di interesse (ROI)

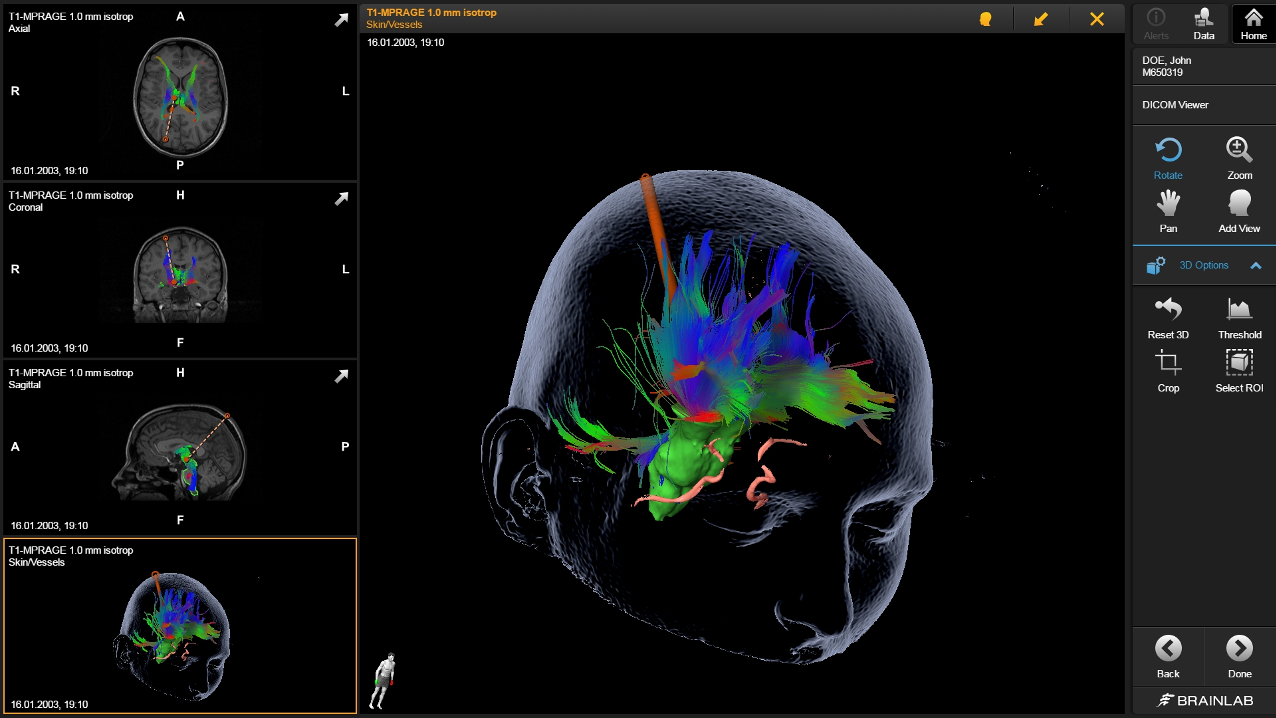

Visualizzazioni 3D

Quando si scorre tra un set di immagini 2D, una linea gialla o un’ombreggiatura all’interno della visualizzazione 3D rappresenta l’ubicazione della slice attualmente visualizzata. All’interno delle altre immagini 2D, un mirino rappresenta i piani che si intersecano. Queste rappresentazioni si dissolvono quando si interrompe lo scorrimento.

Le traiettorie e gli oggetti sono visibili all’interno delle visualizzazioni 3D.

Attenzione

Radiografia ricostruita digitalmente (DRR)

L’impostazione predefinita per la radiografia ricostruita digitalmente (DRR, Digitally Reconstructed Radiography) utilizza i dati TAC per creare un’approssimazione dell’immagine radiografica. Il risultato è un’immagine tipo radiografia, calcolata dall’angolo selezionato.

Proiezione di intensità massima (MIP)

La proiezione di intensità massima (MIP, Maximum Intensity Projection) è un metodo di visualizzazione volumetrico per dati 3D che proietta i voxel con l’intensità massima lungo la direzione di visualizzazione nel piano di visualizzazione.

Impostazioni predefinite

Le impostazioni predefinite disponibili variano a seconda del tipo di dati:

Tipo di dati

Impostazioni predefinite disponibili

TAC senza contrasto

Skin

Bone

DRR

TAC con contrasto

Skin

CT Contrast (bone and vessels)

MIP

RMN

Skin

Vessels

MIP

Angiografia rotatoria

Bone

Vessels

MIP

PET/SPECT

MIP

Vista degli oggetti

La vista degli oggetti mostra tutti gli oggetti voxel, le traiettorie e gli oggetti fibra selezionati.

Art. n. 60915-71IT

Data di pubblicazione: 2017-09-27
