Viewer

Sommario

Operazioni preliminari

Introduzione

Viewer prevede molteplici utilizzi. Ad esempio:

  • Visualizzare immagini medicali e piani di trattamento Brainlab
  • Confrontare set di immagini provenienti da più studi
  • Eseguire le funzioni di finestratura e misurazione

Apertura di Viewer

Installazione locale: aprire Viewer tramite Content Manager in Patient Data Manager. In questo modo si accede ai file dei pazienti e si utilizza il software di Brainlab.

Browser Web: aprire Viewer tramite Origin Server, che consente di accedere ai file dei pazienti e di utilizzare il software Brainlab.

Utilizzando il software Patient Selection, selezionare il paziente e i dati che si desidera visualizzare.

Per ulteriori informazioni, fare riferimento al Manuale d’uso del software di Patient Data Manager, Origin Server e Patient Selection.

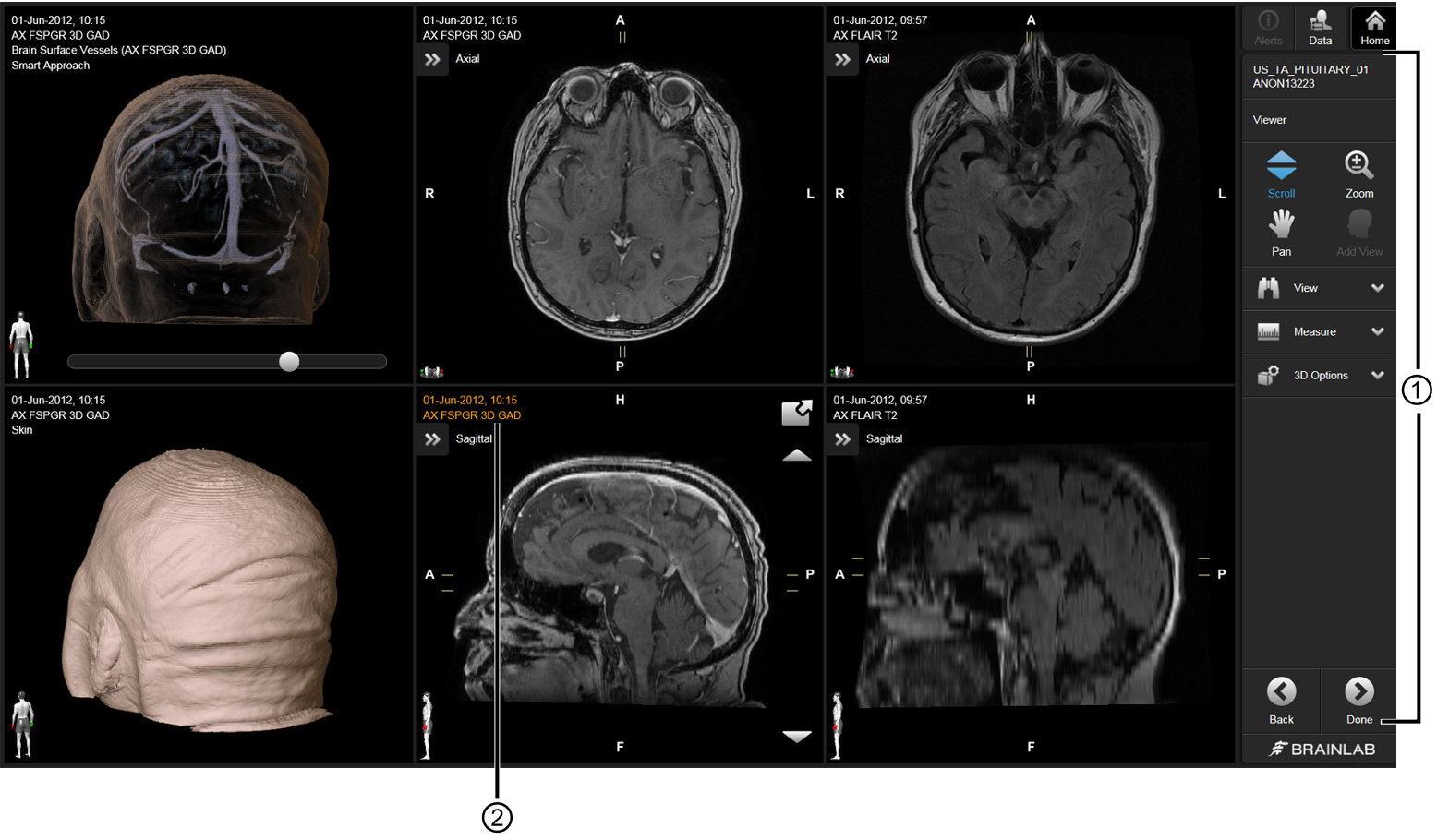

Layout della schermata



Il layout della schermata mostra i dati affiancati, per permettere all’utente di confrontarli.

N.

Area

Spiegazione

Menu principale

Menu delle funzioni disponibili.

Vista selezionata

Nella vista selezionata sono evidenziati il nome e le icone della serie di immagini.

Pulsanti principali

Premere il relativo pulsante per attivare la funzione.

Pulsante

Funzione



Home: consente di tornare alla pagina iniziale. Tutte le modifiche (ad es., set di immagini selezionato, finestratura, traiettorie, misurazioni, riquadri ritagliati, soglie 3D) vengono rese automaticamente disponibili per altre applicazioni.



Data: consente di aprire il menu per mostrare/nascondere i dati.



Nome e ID del paziente: selezionare per tornare alla selezione del paziente ed effettuare modifiche al paziente o ai dati selezionati.



Menu View: opzioni di visualizzazione delle immagini.



Menu Measure: opzioni di misurazione delle immagini (angoli, distanze, ecc.) e annotazioni.


Menu 3D Options: consente di creare visualizzazioni 3D, ritagliare immagini e selezionare un’area di interesse. È anche possibile il collegamento alle funzioni di realtà mista.



Menu Comparison: mostra il confronto tra gli oggetti Brainlab, quando essi sono presenti nel set di immagini.


Done: consente di continuare e salvare le modifiche.



Back: richiede di salvare le modifiche prima di tornare alla schermata precedente.



  • Selezionare Save per rendere i dati disponibili per altre applicazioni.

  • Selezionare Discard per ignorare i dati.

  • Selezionare Cancel per restare nella pagina Viewer.

Art. n. 60919-56IT

Data di emissione: 2019-10-07
