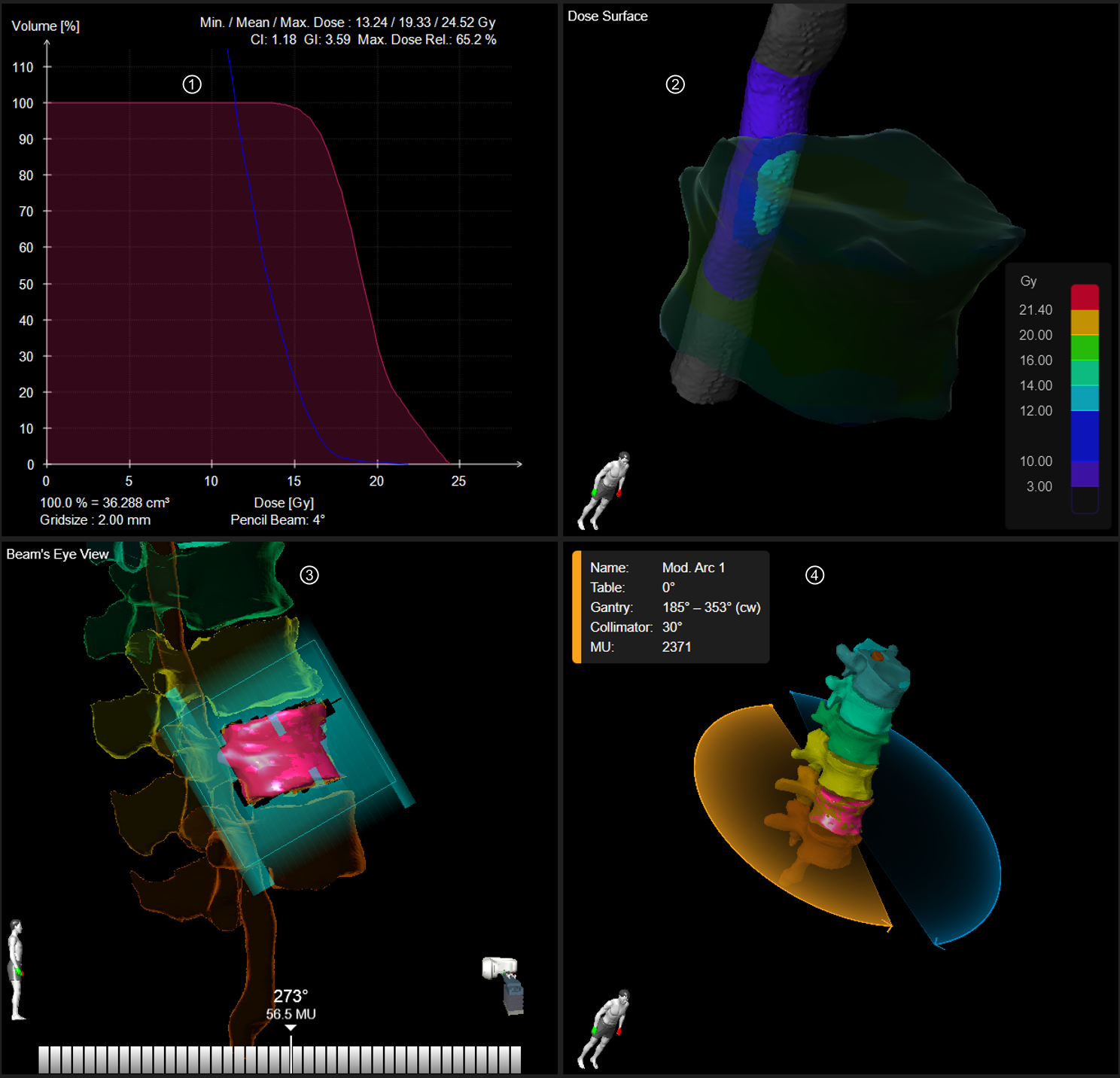

3D View Düzeni



Çok fazla veya çok az doz alan noktaları belirlemenize yardım etmek üzere DVH ve diğer yararlı inceleme işlevlerini görüntülemek için 3D View düzenini seçin.

No.BileşenAçıklama

DVHSeçilen yapı için DVH.

Dose Surface

Doz azalmasını volümetrik olarak incelemek için en kritik OAR ve PTV arasındaki doz yüzeyi arabirimini gösterir. En önemli OAR ve PTV’nin doz dağılımını karşıt 3D yüzeylerinde incelemenize olanak tanır.

Beam’s Eye View

Halihazırda seçilen arkın belirli bir açısındaki PTV dozu, ışınlanmış alan dahil olmak üzere MLC yapraklarının bir temsili üzerine binmiş olarak görüntülenir.

Jaw konumu PTV etrafında bir dikdörtgen olarak gösterilir.

Gantri açısını değiştirmek için ok başını sürükleyin veya alttaki turuncu çizgilere tıklayın.

3D Ark GörünümüŞunları yapmanızı sağlar:

  • Her arkı inceleme için seçmek (görünüm Beam’s Eye View içinde güncellenir).
  • DVH’de görüntülemek için bir 3D nesnesi seçmek (alternatif olarak Data menüsünden bir nesne seçin).
