Spine SRS

Tartalomjegyzék

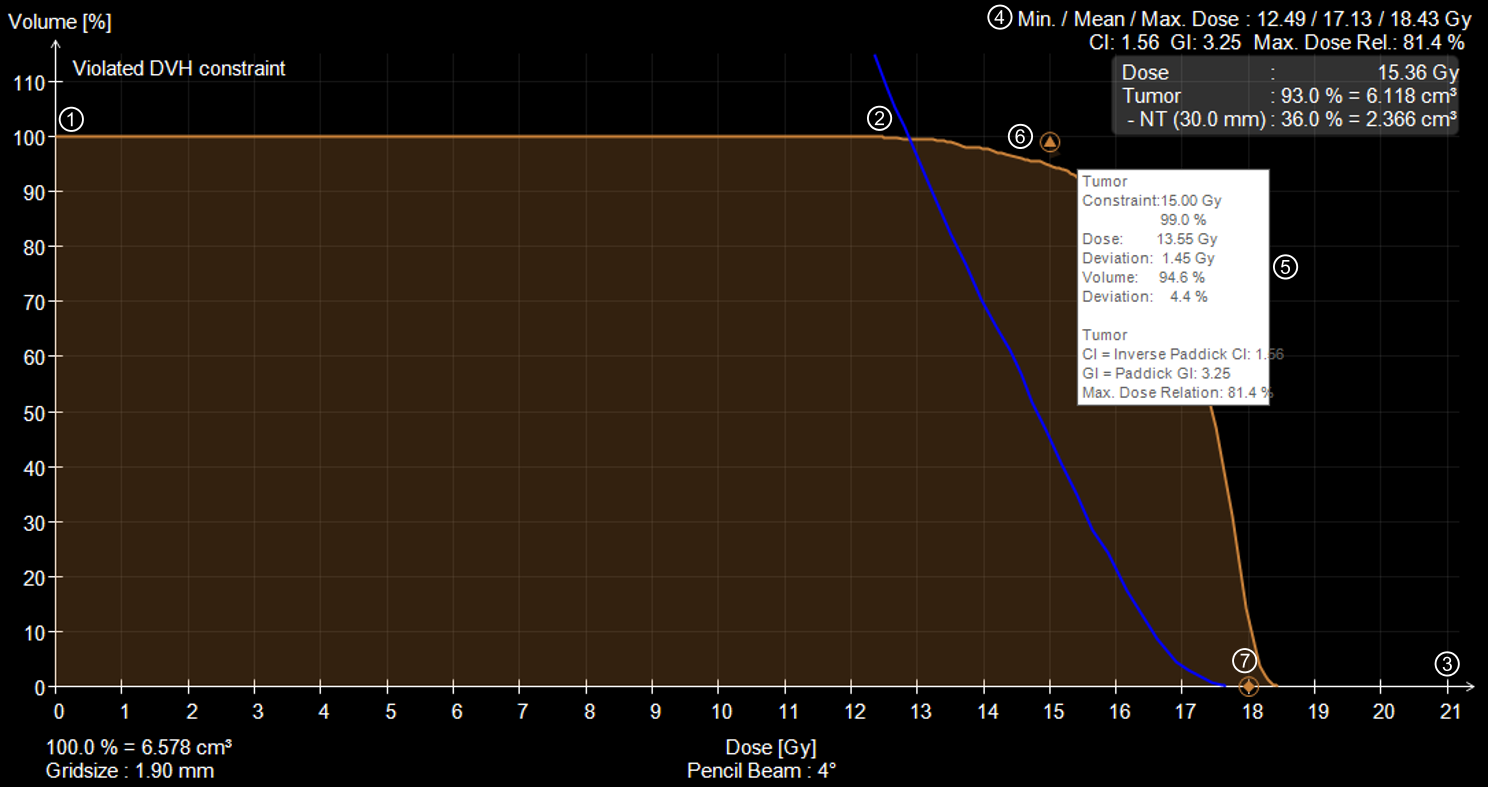

DVH Görüntüsü

DVH Görüntüsü Bileşenleri



No.Açıklama

Volume ölçeğini değiştirmek için hacim ekseninin ucunu tıklayıp sürükleyin.

Normal Doku (NT) grafiği (bkz. aşağıda).

Dose ölçeğini değiştirmek için doz ekseninin ucunu tıklayıp sürükleyin.

Min./Mean/Max. dozlar, CI, GI ve rölatif maks. doz, DVH’nin üstünde görüntülenir.

Daha fazla veri görmek için fareyi bir noktanın üzerinde tutun. Kısıt her satırda işaretlenir. Bir kısıt noktası üzerinde durduğunuzda bu nesne için kısıt ve konformite endeksi (sadece PTV için) dahil bir veri görüntüsü gösterilir.

Üçgen reçete noktasını temsil eder. Reçete noktası etrafında bir daire varsa hedef karşılanmamış demektir.

Karo kısıt ve hedefi noktasını temsil eder. Karo etrafında bir daire varsa kısıt ve hedef karşılanmamış demektir.

DVH’nin Yorumlanması



DVH’nin Tissue eğrisi, Data altında listelenen Objects öğesindeki Outer Contour türü yapısına karşılık gelir.

DVH’nin Normal Tissue eğrisi, Tissue eksi PTV’den oluşan sanal yapıya karşılık gelir.

Data altında Objects listesinden bir yapı seçilmemişse görünür olarak ayarlanan tüm yapılar için DVH’ler görüntülenir. Ayrıca DVH Tissue ve Normal Tissue eğrileri, Outer Contour yapısı görünür olarak ayarlanmamış olsa bile gösterilir.

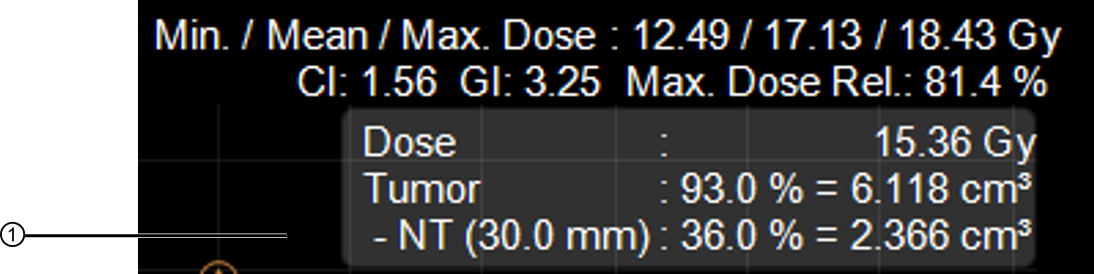

PTV grafiğine ilave bir mavi çizgi, yani Normal Doku (NT) grafiği eşlik eder. Bu eğri, PTV etrafındaki sanal bir halkaya karşılık gelir ve CI hesaplaması için kullanılır. Yüzde hacmi PTV hacmine normalleştirilir ve PTV (tümör) hacmiyle birlikte NT olarak gösterilir.

İlave DVH Özellikleri

  • Grid Size: DVH üretimi sırasında yapı ayrıklaştırması için kullanılan çözünürlük
  • Doz algoritması tipi DVH görüntüsünün altında görüntülenir
  • Mutlak (cm3) ve rölatif (%) hacim arasında geçiş yapmak için Volume öğesine (y-ekseni üstünde) çift tıklayın.

Mak. No. 60919-40TR

A kibocsájtás napja: 2020-10-08
