Dose Analysis

Dose Analysis Kullanımı

Dose Analysis görünümü planınız içindeki riskli alanlara odaklanmanızı sağlar. PTV ve diğer anatomik nesneler içindeki doz seviyelerini görüntüler ve düşük doz ve aşırı dozu vurgular.

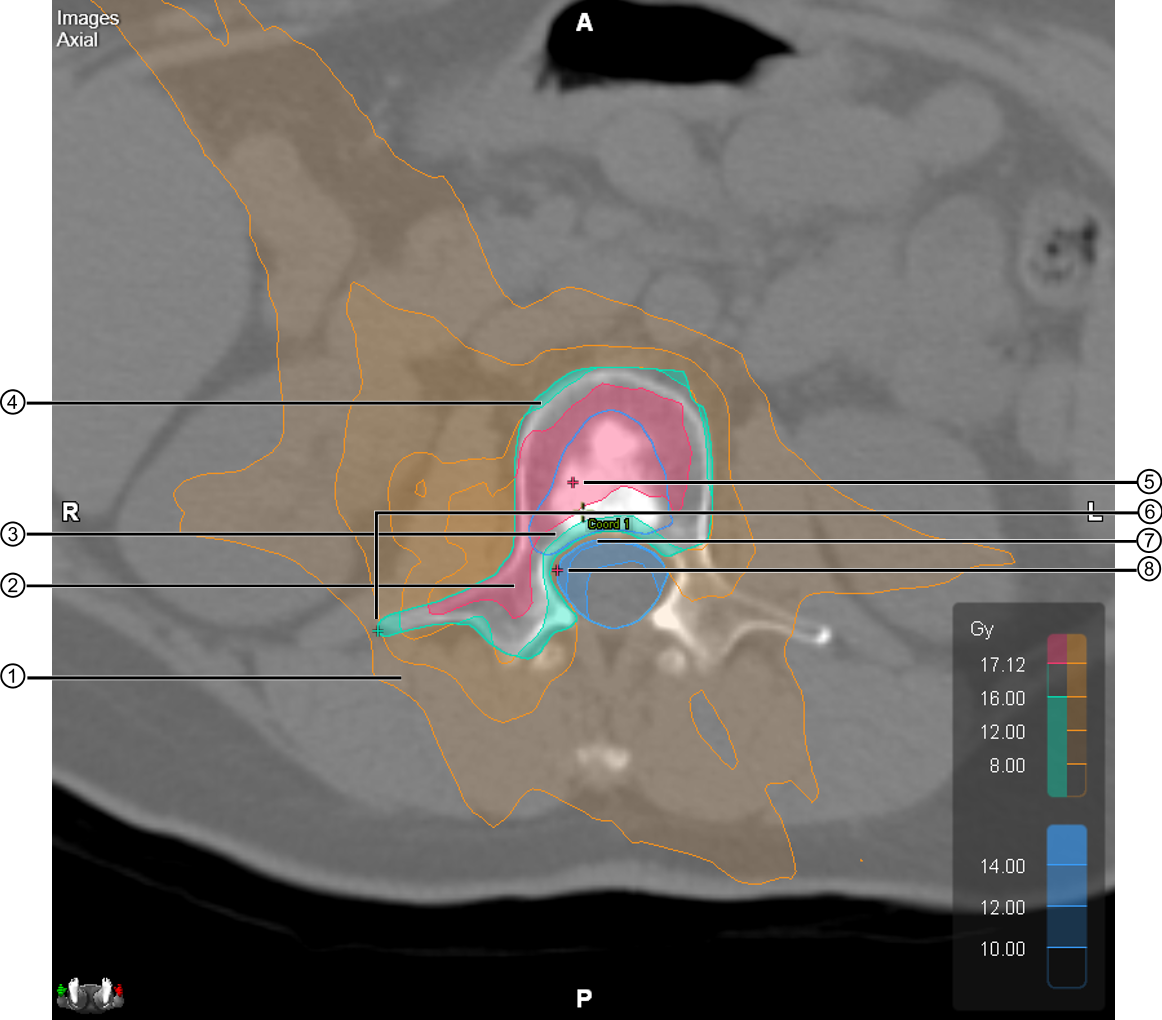

Dose Analysis ile PTV ve OAR’ların Analiz Edilmesi



PTV yeşil renkte, tüm diğer nesneler ise mavi renkte görüntülenir.

No.Açıklama

Normal doku dozu turuncu renkte gösterilir. Reçete dozu, reçete dozunun %50’si ve tanımlanabilir Highlight değeri için bir izodoz çizgisi gösterilir.

PTV içindeki, maksimum/istenen kısıtın üzerinde bulunan doz pembe renkte vurgulanır.

PTV içindeki, reçete değeri ve maksimum/istenen kısıt değeri arasındaki dozun rengi yoktur.

PTV içindeki reçete değerinin altındaki her doz yeşil renkte vurgulanır.

PTV içindeki bir işaret noktası (kırmızı) en yüksek dozu gösterir.

PTV içindeki bir işaret noktası (yeşil) en düşük dozu gösterir.

OAR içine düşen her doz mavi doz boyaması ile vurgulanır. Daha yüksek doz seviyelerinin daha opak bir rengi vardır.

OAR içindeki bir işaret noktası (kırmızı) en yüksek dozu gösterir.
