Revisando os ângulos de arco e gantry

Beam’s Eye View



Abra a Beam’s Eye View para revisar os arcos e a angulação do gantry.

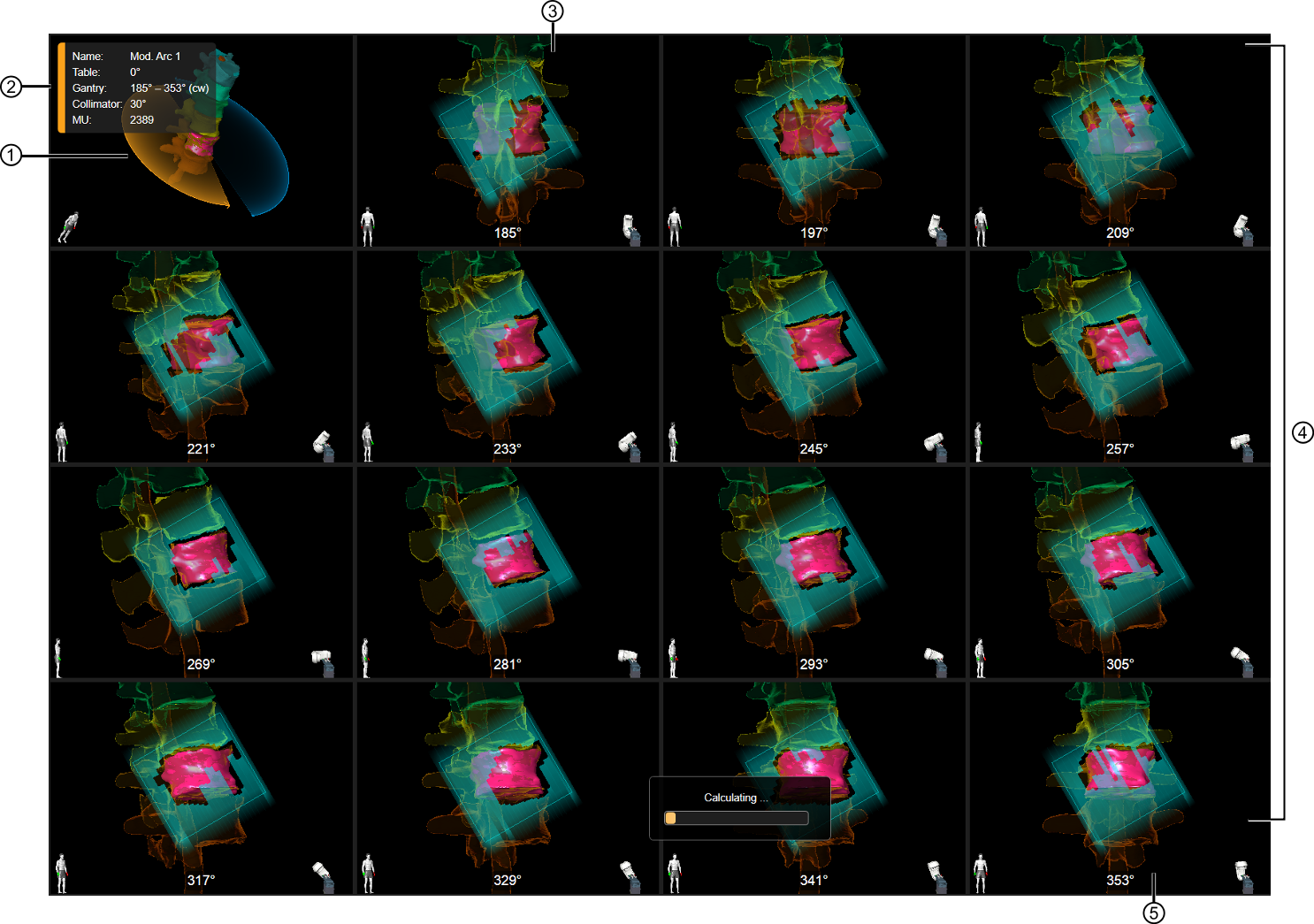

Layout da Beam’s Eye View

Componente

Arcos calculados pelo plano. O arco selecionado será exibido na cor laranja.

Ao selecionar um arco, as seguintes informações são exibidas:

  • Nome

  • Ângulo da mesa

  • Intervalo de angulação do gantry

  • Ângulo do colimador

  • Unidades monitoras (MUs)

O ângulo inicial do arco fica na parte superior esquerda.

Posições da lâmina e do colimador primário em relação aos diversos pontos de controle do arco selecionado.

O ângulo de interrupção do arco fica na parte inferior direita.
