Spine SRS

Tartalomjegyzék

Informações de pré-planejamento

Preparação do Spine SRS com o Image Fusion

Ao realizar a Image Fusion em preparação para uso com o Spine SRS, você deve definir uma tomografia de planejamento exclusiva para fusão com outras sequências de imagens disponíveis (p.ex., de RM). As seguintes condições se aplicam à sequência de imagens usada para cálculos de doses:

  • Deve haver precisamente uma sequência de imagens com modalidade TC.

  • A sequência de tomografias deve ser em decúbito dorsal.

  • A sequência de tomografias deve ser do tipo cabeça primeiro.

  • A sequência de tomografias não deve estar inclinada.

  • Pode haver outras sequências de imagens com modalidade diferente de TC, mas estas devem ser fusionadas com a sequência de imagens de tomografias.

  • Todas as sequências de imagens devem ser fusionadas.

Preparação do Spine SRS com o Anatomical Mapping

Use o Anatomical Mapping para criar objetos segmentados automaticamente (p.ex., órgãos em risco) e também para revisar e refinar/reformatar esses objetos.

O Anatomical Mapping define automaticamente: Type = nome do órgão e Role = Undefined.

Preparação do Spine SRS com o SmartBrush

Para que o Spine SRS possa funcionar, contorne a metástase a ser tratada. O SmartBrush define automaticamente: Name = Gross tumor, Type = Tumor, Role = GTV.

Depois que o tumor for contornado, o SmartBrush cria automaticamente:

  • O CTV e define o seguinte: Name = Clinical target, Type = Unknown e Role = CTV
  • O canal medular e define o seguinte: Name = Spinal Canal, cropped, Type = Spinal Canal e Role = OAR
Se desejar, você poderá criar um objeto boost dentro do tumor contornado, que deverá ser definido como Role = CTV. O Spine SRS detecta automaticamente um PTV dentro de um PTV ou tumor como um objeto boost e calcula o boost como um plano SIB (boost integrado simultaneamente).

Preparação do Spine SRS com o Object Manipulation

Se desejar, você poderá criar um PTV no Object Manipulation, adicionando uma margem ao CTV.

O Object Manipulation define automaticamente: Type = Undefined, Role = PTV.

Localizando o PTV e o Boost

O Spine SRS busca o PTV e o Boost (se disponível) para tratamento na seguinte ordem:

  1. Role = PTV. Se nenhum objeto adequado for encontrado, então

  2. Role = CTV. Se nenhum objeto adequado for encontrado, então

  3. Type = Tumor.

  4. O software detectará automaticamente um boost se encontrar exatamente um PTV totalmente dentro de outro PTV.

Dados alterados

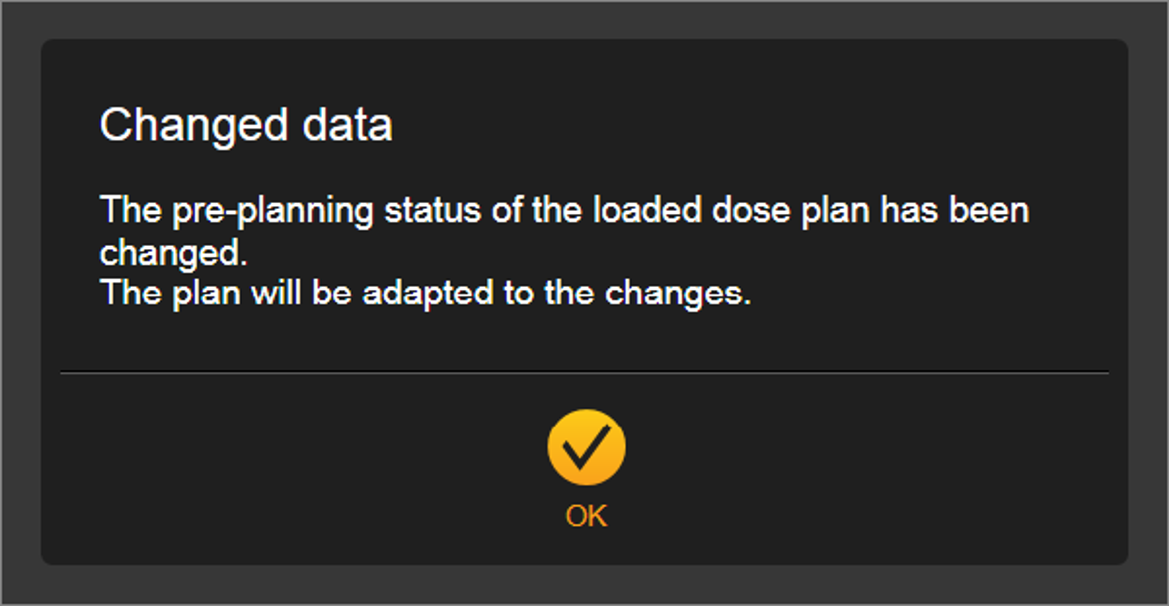

Se você adicionar, desmarcar, ou alterar qualquer sequência de imagens (p.ex., fusão de imagens) ou objeto (p.ex., formato do tumor) pertencente ao plano de tratamento carregado no módulo de pré-planejamento Elements, o plano será adaptado para refletir essas alterações. A mensagem acima avisa o usuário na inicialização do Spine SRS. Selecione OK para confirmar e adaptar o plano final de radioterapia às últimas alterações.
