Exibição do Histograma Dose-Volume (DVH)

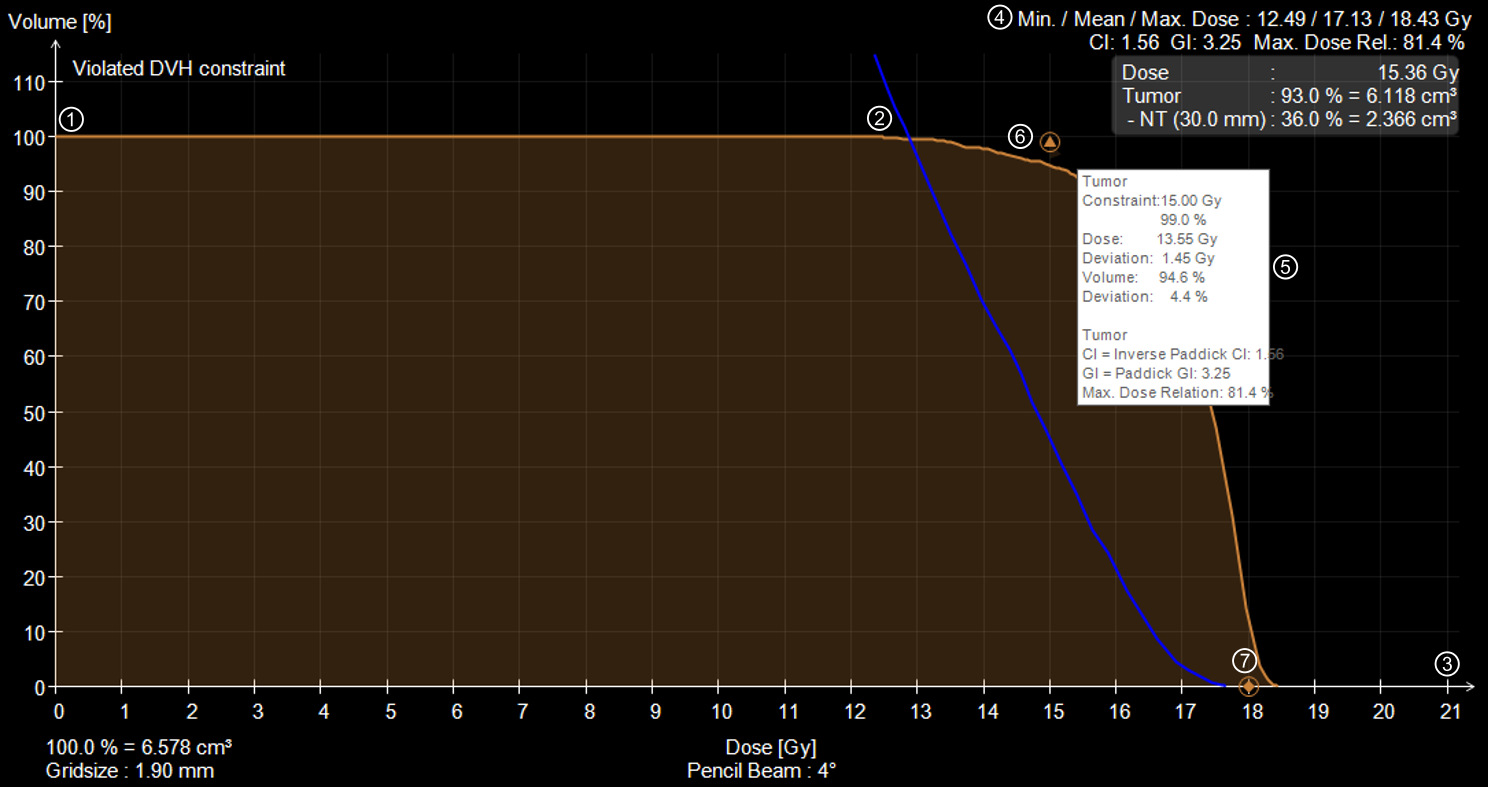

Componentes da exibição DVH
| Nº | Descrição |
|---|---|
① | Clique na extremidade do eixo de volume e arraste para alterar a escala de Volume. |
② | Gráfico de Tecido Normal (NT) (veja abaixo). |
③ | Clique na extremidade do eixo de dose e arraste para alterar a escala de Dose. |
④ | As doses Min. / Mean / Max., CI, GI e a dose máxima relativa são exibidas acima do DVH. |
⑤ | Passe o mouse sobre um ponto para ver mais dados. A restrição é marcada em cada linha. Ao passar o mouse sobre o ponto restrito, serão exibidos dados que incluem a restrição desse objeto e o índice de conformidade (somente para o PTV). |
⑥ | O triângulo representa o ponto de prescrição. Se houver um círculo ao redor do ponto de prescrição, isso significa que a meta não foi atingida. |
⑦ | O diamante representa a restrição e o ponto objetivo. Se houver um círculo ao redor do diamante, isso significa que a restrição e o objetivo não foram atingidos. |
Interpretando o DVH
A curva Tissue do DVH corresponde à estrutura de tipo Outer Contour na lista Objects do menu Data.
A curva Normal Tissue do DVH corresponde a uma estrutura virtual que é composta pelo Tissue menos o PTV.
Se nenhuma estrutura for selecionada na lista Objects do menu Data, os DVHs de todas as estruturas configuradas como visíveis serão exibidos. Além disso, as curvas Tissue e Normal Tissue do DVH serão mostradas mesmo que a estrutura Outer Contour não esteja configurada como visível.

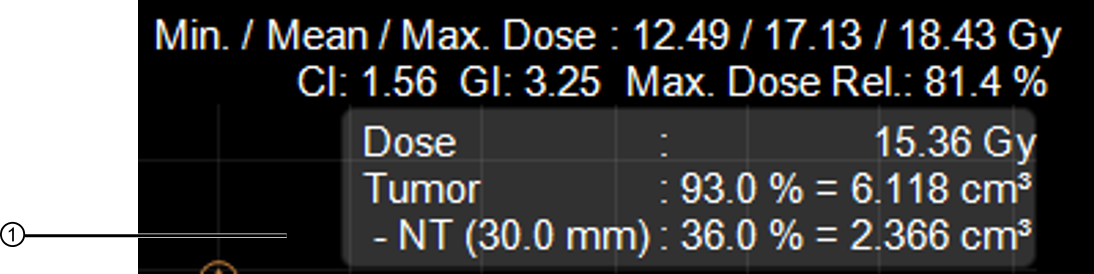

O gráfico do PTV é acompanhado por uma linha azul adicional, denominada gráfico de Tecido Normal (NT). Essa curva corresponde a uma estrutura circular virtual em torno do PTV e é usada para cálculo do índice de conformidade (CI). Seu volume percentual é normalizado em relação ao volume do PTV e é mostrado juntamente com o volume do PTV (tumor) como NT ①.
Recursos de DVH adicionais
- Grid Size: resolução utilizada para discretização de estruturas durante a geração do DVH
- O tipo do algoritmo de dose é exibido abaixo da exibição do DVH
Clique duas vezes em Volume (acima do eixo y) para alternar os volumes absoluto (cm3) e relativo (%)
