Multiple Brain Mets SRS

Sadržaj

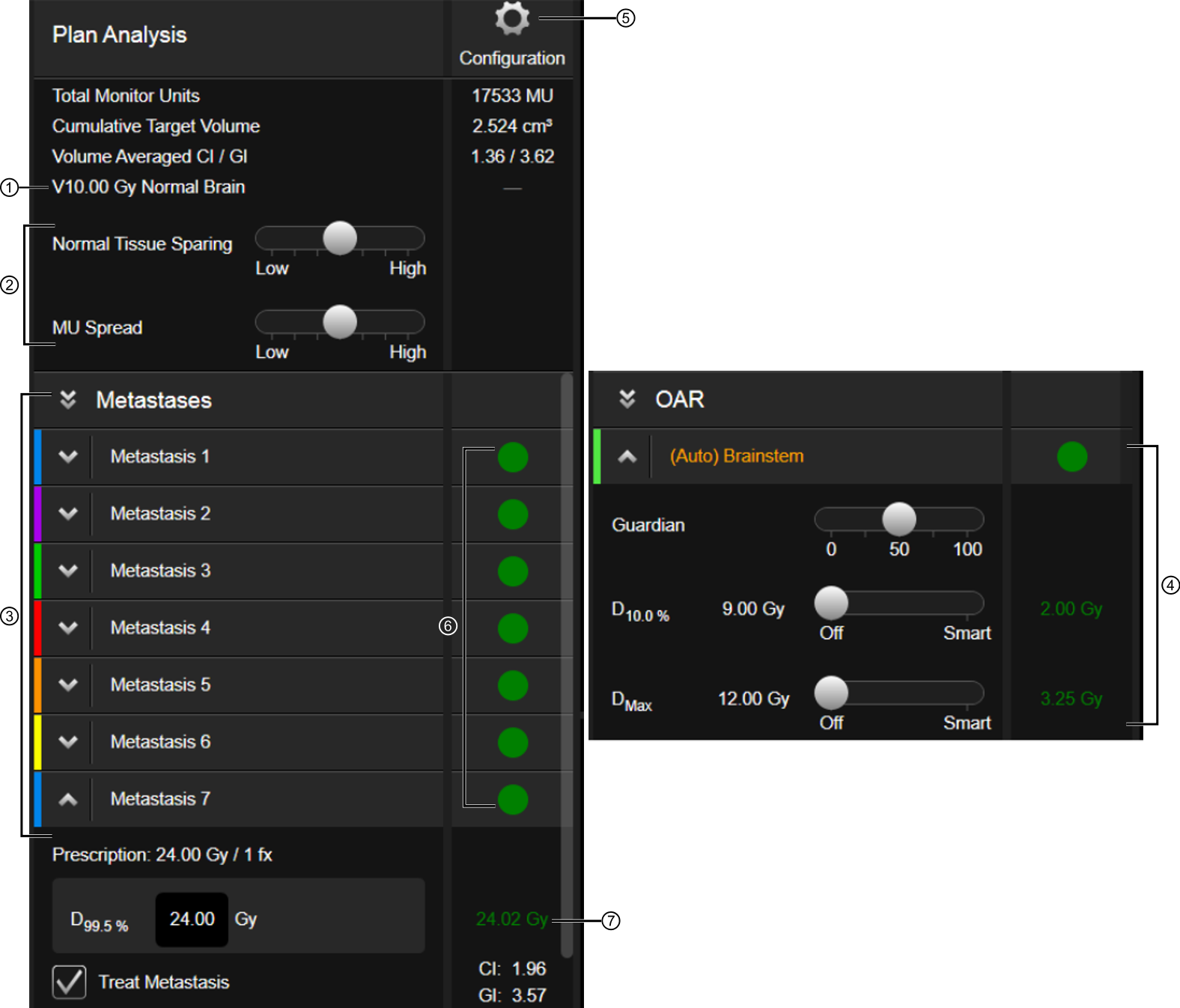

Tabela Plan Analysis

Menu Plan Analysis



Componente

Limite da dose para o cérebro normal. Esse valor pode ser definido no Clinical Protocol Editor.

Normal Tissue Sparing: oferece controle sobre a otimização de GI, conforme mostrado a seguir:

  • Mova a barra deslizante na direção High para aumentar a importância da preservação dos tecidos normais, com margens de BEV tipicamente negativas e distribuições de dose heterogêneas no PTV
  • Mova a barra deslizante na direção Low para diminuir a importância da preservação dos tecidos normais, com margens de BEV tipicamente positivas e uma distribuição de dose homogênea

MU Spread: controla a quantidade de modulação por meio do ajuste dos componentes de modulação de dose.

Mova a barra deslizante na direção High para permitir:

  • Maior variação nas unidades monitoras entre os arcos

  • Maior número total de unidades monitoras

Configurações para as metástases:

  • Prescription: número de frações e dose de prescrição

  • Volume da prescrição: percentual desejado do PTV que deve ser coberto pela dose de prescrição
  • Restrição de dose desejada (disponível apenas no modo de prescrição SRS): restrição de dose máxima no PTV

Configurações da barra deslizante os OARs:

  • Guardian: define a importância do desvio de dose para o OAR selecionado em relação às restrições e influencia o número máximo de campos que podem ser fechados para preservar o OAR.

  • Restrições para o volume da dose: o volume máximo de um OAR que pode receber a dose indicada; a importância dessa dose pode ser alterada por meio das barras deslizantes.

    • Off: a restrição para o OAR não será considerada durante a otimização.

    • Smart: o otimizador fechará iterativamente os campos para os quais ocorre a interseção do OAR e da metástase respectivos no BEV e encontrará a melhor escolha entre a cobertura do alvo e a restrição.

Selecione Configuration para abrir a lista de opções disponíveis de Protocol e Setup e para ativar o modo Advanced Editing (veja a seguir).

Os símbolos circulares coloridos dos objetos indicam a violação mais grave das respectivas restrições. Por exemplo, se a dose de cobertura for alcançada (verde) mas a dose exceder a tolerância (vermelho) da restrição de dose desejada, o símbolo será exibido na cor vermelha.

Outros símbolos circulares para objetos:

  • Círculo em cinza sólido: a dose não está disponível para o objeto ou nenhuma restrição está definida para o objeto
  • Círculo em cinza vazio: o PTV não foi selecionado para tratamento

Os valores coloridos de dose/volume na tabela Plan Analysis são definidos conforme indicado a seguir:

  • Para PTVs:

    • Dose de cobertura:
      • Verde: a cobertura da dose é alcançada
      • Amarelo: a cobertura da dose não é alcançada para o volume de cobertura, mas é alcançada para o volume de cobertura tolerado
      • Vermelho: a cobertura da dose não é alcançada para o volume de cobertura tolerado
    • Restrição de dose desejada (apenas no modo de prescrição SRS):
      • Verde: a dose está dentro da tolerância
      • Vermelho: a dose excede a tolerância em alguma direção (abaixo ou acima)
  • Para OARs:

    • Verde: a dose é menor ou igual à restrição
    • Amarelo: a dose excede a restrição, mas permanece dentro da tolerância
    • Vermelho: a dose excede o intervalo de tolerância da restrição
Art. Nº: 60919-38BP

Datum izdavanja: 2019-07-03
