Dose Analysis

Использование функции Dose Analysis

Окно Dose Analysis позволяет подробно изучить области риска в загруженном плане. Оно отображает уровни дозы в PTV и других анатомических объектах и выделяет области избыточного или недостаточного облучения.

Анализ объектов PTV и органов риска с помощью функции Dose Analysis



Объекты PTV отображаются зеленым цветом, а остальные объекты — синим.

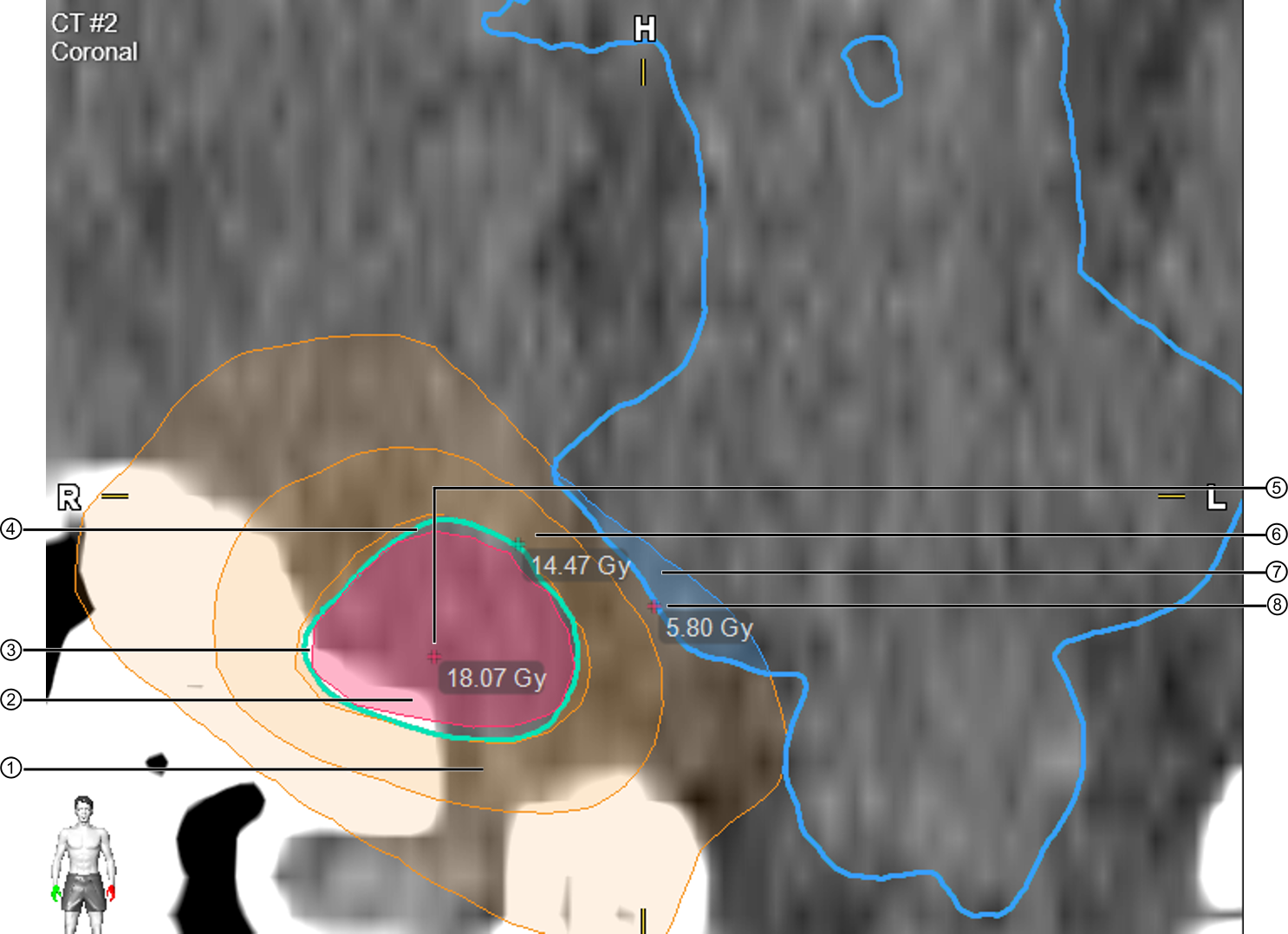

Описание

Доза, приходящаяся на здоровые ткани, показана оранжевым цветом. Отображаются линии изодоз: для предписанной дозы, 50 % от предписанной дозы и для значения, заданного в Highlight.

Доза внутри PTV, превышающая максимальное/желаемое ограничение, выделяется розовым цветом.

Доза внутри PTV между предписанным значением и значением максимального/желаемого ограничения, не выделяется цветом.

Любая доза ниже предписанного значения внутри PTV выделяется зеленым цветом.

Маркированная точка (красная) внутри PTV обозначает самый высокий уровень дозы.

Маркированная точка (зеленая) внутри PTV обозначает самый низкий уровень дозы.

Доза, попадающая в OAR, выделяется синей заливкой. Более высоким уровням дозы соответствует менее прозрачный цвет.

Маркированная точка (красная) внутри OAR обозначает самый высокий уровень дозы.
