Экран DVH

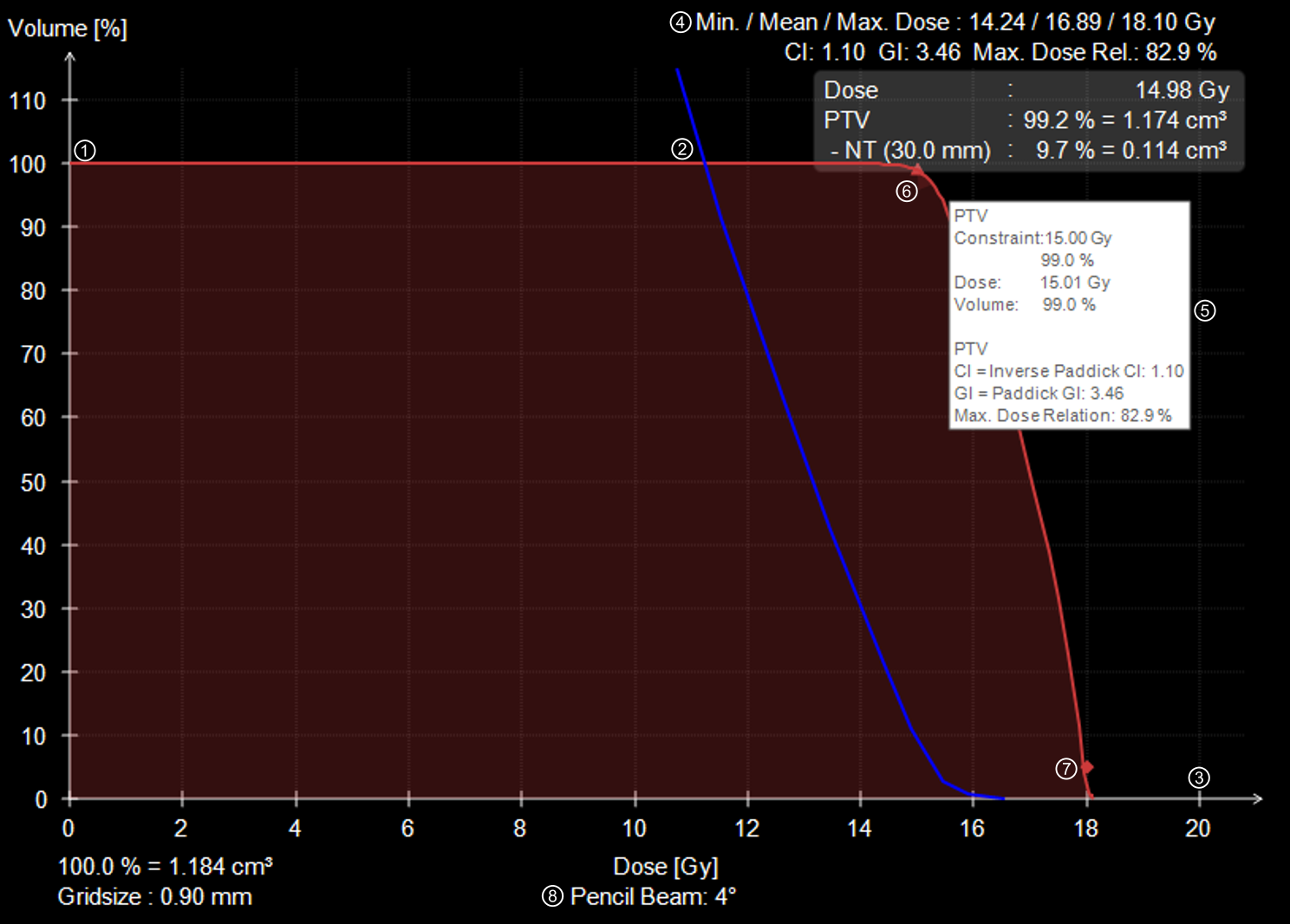

Экран DVH

При наведении указателя мыши на DVH отображается точная величина дозы для соответствующего объема.



Описание

Щелкните мышью по конечной точке оси объема и перетащите ее, чтобы изменить шкалу Volume.

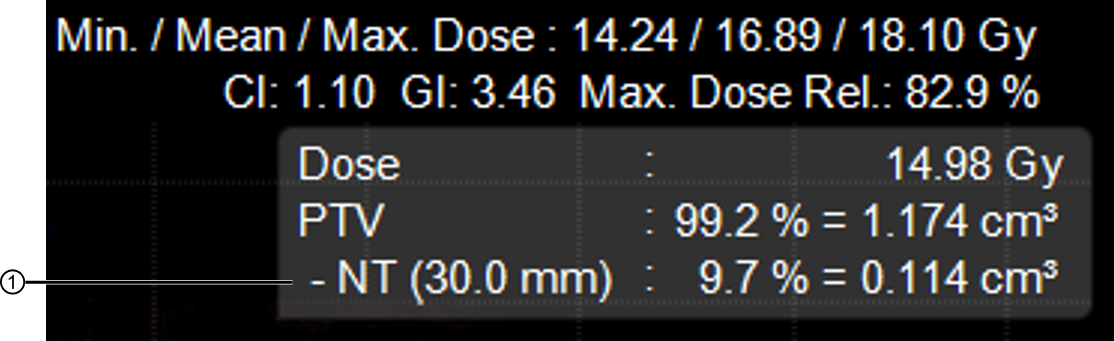

График для здоровой ткани (NT).

Эта кривая соответствует виртуальной кольцевой структуре вокруг PTV и используется для расчета коэффициента CI. Ее процентный объем нормализован по отношению к объему PTV и отображается вместе с PTV (опухоль) в виде здоровой ткани .

Щелкните мышью по конечной точке оси дозы и перетащите ее, чтобы изменить шкалу Dose.

Над DVH отображаются значения минимальной, средней и максимальной доз (Min./Mean/Max.) и относительное значение максимальной дозы, а также CI (коэффициент конформности) и GI (коэффициент градиента).

Чтобы получить дополнительные данные, наведите мышь на точку. На каждой линии помечены ограничения. При наведении мыши на точку ограничения отобразятся данные, включая ограничения для данного объекта и коэффициент конформности (только для PTV из опорного плана).

Треугольником или ромбом (в зависимости от программы планирования облучения) обозначается точка предписания. Если точка предписания обведена в круг, значит цель не достигнута.

Ромбом обозначается максимальное/желаемое ограничение по дозе. Если ромб обведен в круг, значит максимальное/желаемое ограничение по дозе достигнуто.

Для расчета плана облучения используется алгоритм расчета дозы. Это может быть Pencil Beam или Monte Carlo.

Интерпретация DVH



Кривая DVH Tissue соответствует структуре типа Outer Contour в списке Objects в меню Data.

Кривая DVH Normal Tissue соответствует виртуальной структуре, которая состоит из структуры типа Tissue за вычетом структур PTV.

Если структура не выбрана в списке Objects в меню Data, DVH отображаются для всех наборов структур, отмеченных как видимые. Кроме того, кривые DVH Tissue и Normal Tissue отображаются, даже если структура Outer Contour не отмечена как видимая.

Геометрия пациента (модель ткани и объекты) и предписания основаны на опорном плане, даже если загружены другие дозиметрические планы для сравнения или суммирования. Таким образом, на графике DVH отображаются точки предписания только для опорного плана. Коэффициенты конформности для PTV могут быть рассчитаны только в опорном плане.

Дополнительные функции DVH

  • Grid Size: разрешение, используемое для оцифровки структуры при создании DVH.
  • Под экраном DVH отображается тип алгоритма расчета дозы.
  • Дважды щелкните Volume (над осью Y) для переключения между абсолютным (см3) и относительным (%) объемом.
