Cranial Navigation System Navigation

Navigoitu 3D + lähestymistasojen asettelu

Navigoinnin aikana Approach Planes -tasot liikkuvat samanaikaisesti oletusnäkymän kanssa (kun kameran näkyvissä ei ole instrumenttia) instrumentin kärjen kohtaamiseksi tavoitekohteen keskipisteen sijaan. Instrumentin kulmaa ei oteta huomioon, koska potilaan pään suunta pysyy samana.

Approach Plane -näkymät voivat auttaa kasvaimen rajojen määrittämisessä kraniotomiassa. Kun jompikumpi Approach Plane -näkymistä ei enää kulje kasvaimen läpi, se piilotetaan myös vastaavassa Approach Plane -näkymässä.

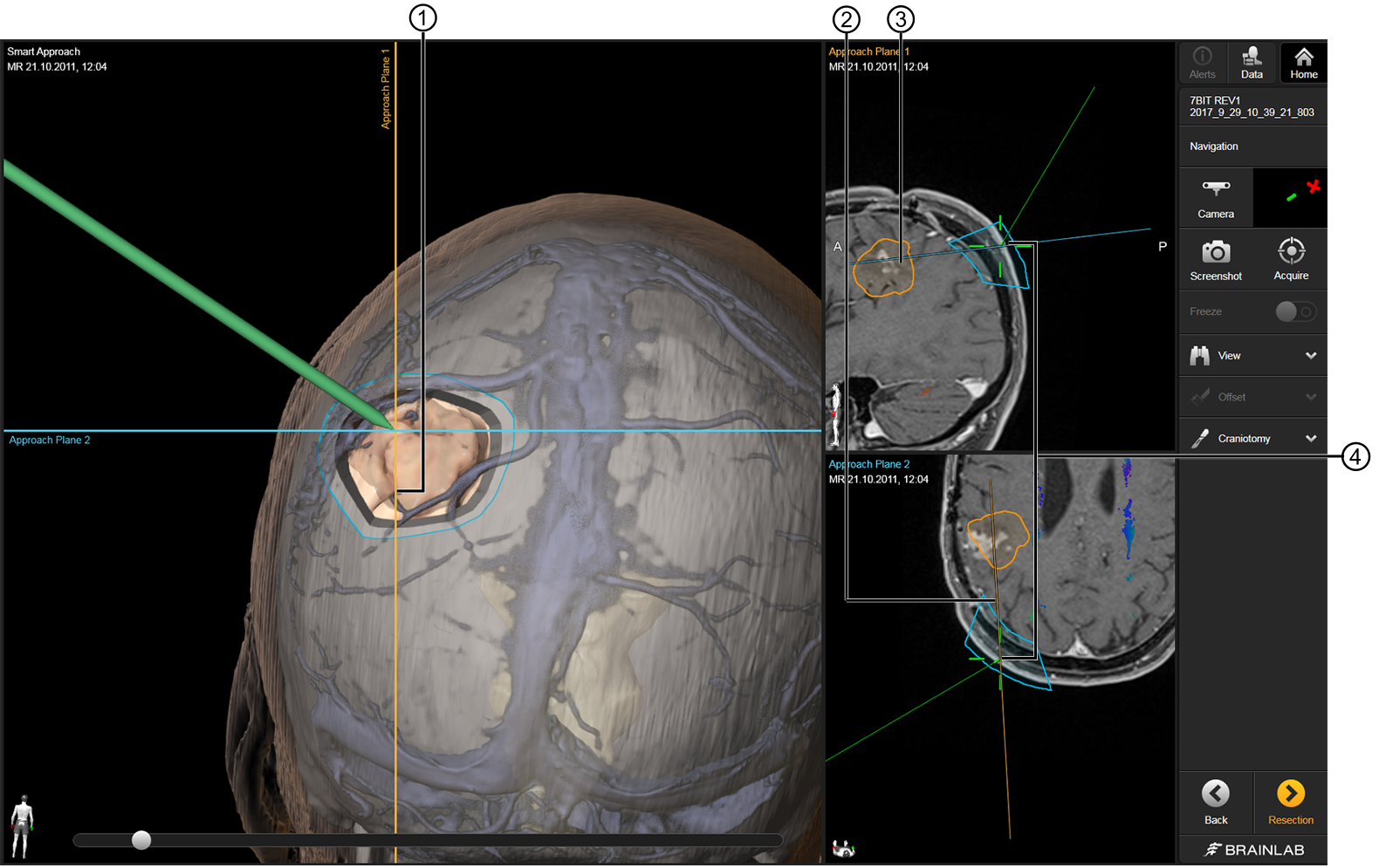

NroKuvaus

Smart Approach -näkymä: Kun osoitin tai instrumentti on näkyvissä kameralle, lähestymistasot leikkaavat instrumentin kärjessä. Tässä esimerkissä:

  • Approach Plane 1 leikkaa tuumorin (vasemmalla puolella).

  • Approach Plane 2 leikkaa tuumorin (ylhäällä).

2D Approach Plane 1 -näkymä leikkaa tuumorin.

2D Approach Plane 2 -näkymä leikkaa tuumorin.

Instrumentin kärki näytetään kohdistusristikolla 2D-leikenäkymissä.

Art. nro: 60919-93FI

Alkuperäinen julkaisupäivä: 2020-04-02
