Spine Planning

Manuelles Planen von Schrauben



Schritt

1.

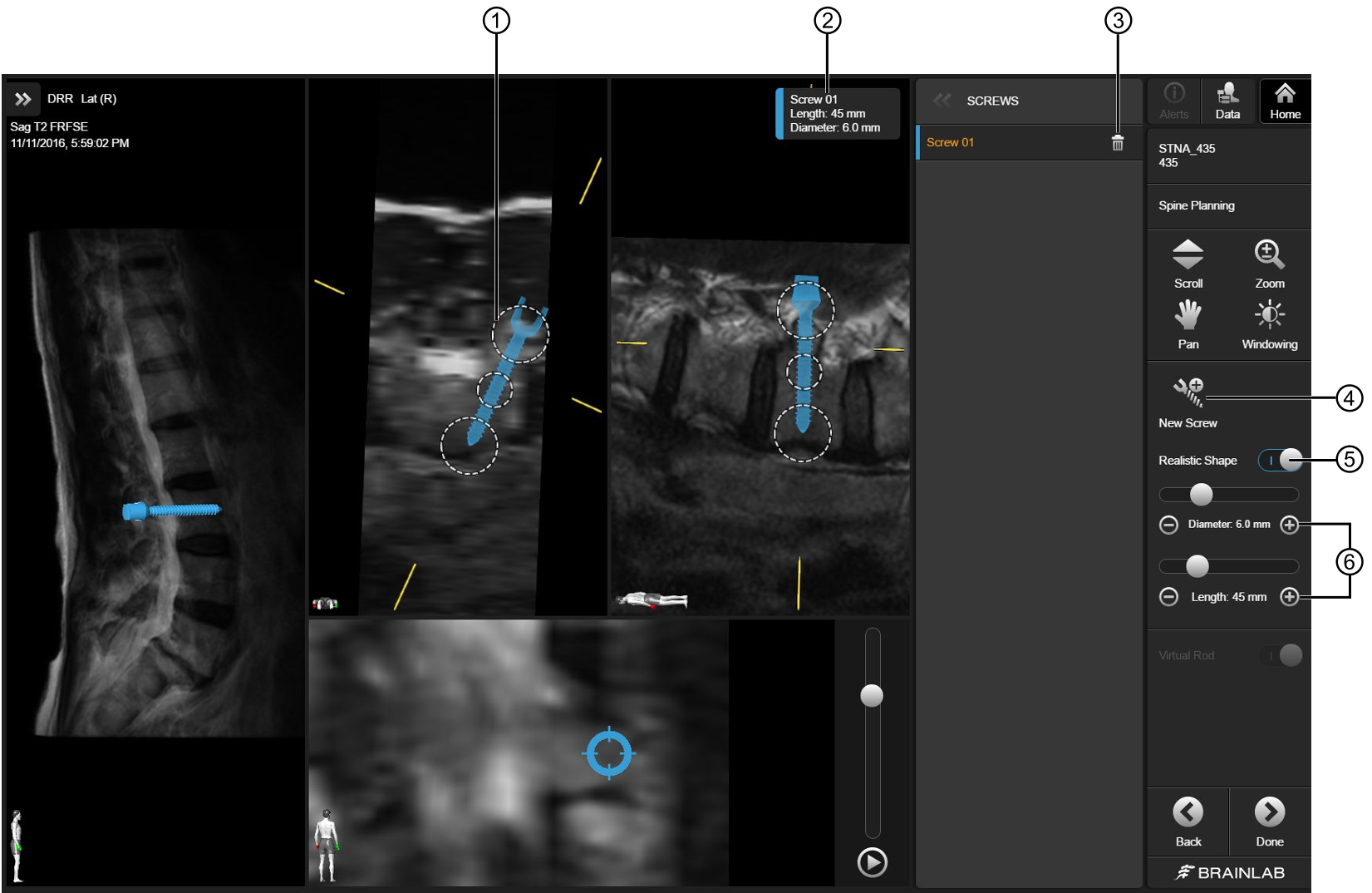

Wählen Sie New Screw (Neue Schraube) .

Parallel zur aktuell ausgewählten Schraube wird eine weitere Schraube hinzugefügt. Wenn keine Schraube ausgewählt ist, wird eine Schraube in die Mitte der Inline-Ansicht hinzugefügt.

2.

Überprüfen Sie die Einstellungen Length (Länge) und Diameter (Durchm.) der ausgewählten Schraube.

Passen Sie die Schraubenposition und/oder -länge über die Drag-and-Drop-Handles an.

3.

Nehmen Sie die erforderlichen Anpassungen am Durchmesser unter Diameter (Durchm.) oder Feinanpassungen an der Länge unter Length (Länge) über die Steuerungen vor.

4.

Wiederholen Sie die manuellen Planungsschritte für jede Schraube.

5.

Optional: Aktivieren/deaktivieren Sie Realistic Shape (Reales Modell) , um eine realistische Schraubenform oder eine einfache zylindrische Darstellung anzuzeigen.

6.

Optional: Wählen Sie das Papierkorb-Symbol aus, um die ausgewählte Schraube zu löschen.
