Spy Glass con deformación elástica
Información general
Utilice la función Spy Glass (Lupa) para revisar la precisión de la deformación. Para ello, mueva la lupa hasta el área de interés.
De este modo, podrá ver estructuras en dos conjuntos de imágenes al mismo tiempo (y comparar el contorno o el tamaño de un tumor, por ejemplo).
Retícula de deformación codificada con colores y mapa de calor

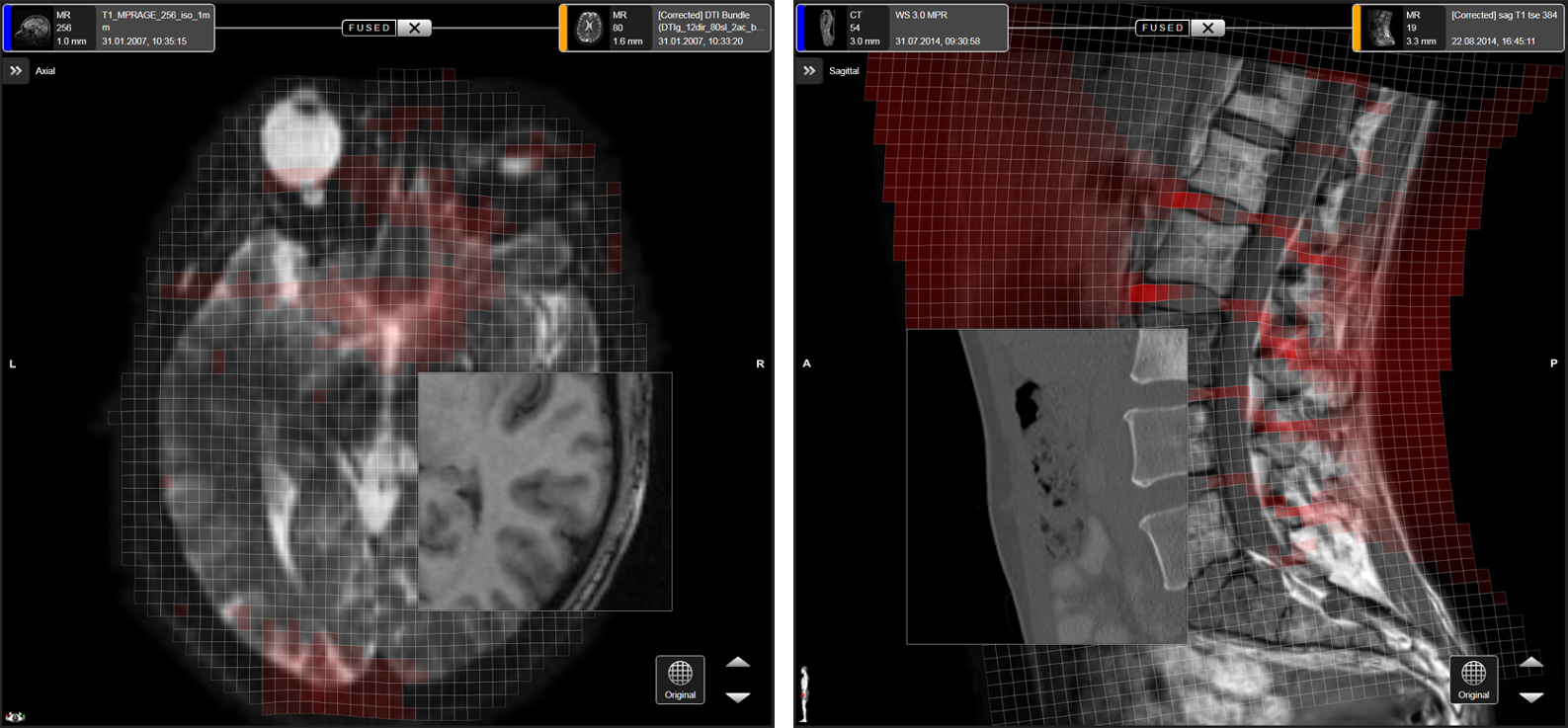

Ejemplos de Curvature Correction Spine y Distortion Correction Cranial

Tal y como muestra el ejemplo de la ilustración, las distorsiones de las imágenes DTI (secuencias EPI) se corrigen a lo largo de la dirección A-P en las partes más externas del cerebro (imagen izquierda). Al aplicar la función Curvature Correction Spine, se produce deformación (compresión o extensión) de los discos intervertebrales (imagen derecha).
Las áreas rojas representan las áreas en las que la imagen se ha modificado con respecto a los datos originales. Las áreas sin sombrear no están deformadas; sin embargo, es posible que se hayan desplazado tal y como indican las líneas grises.

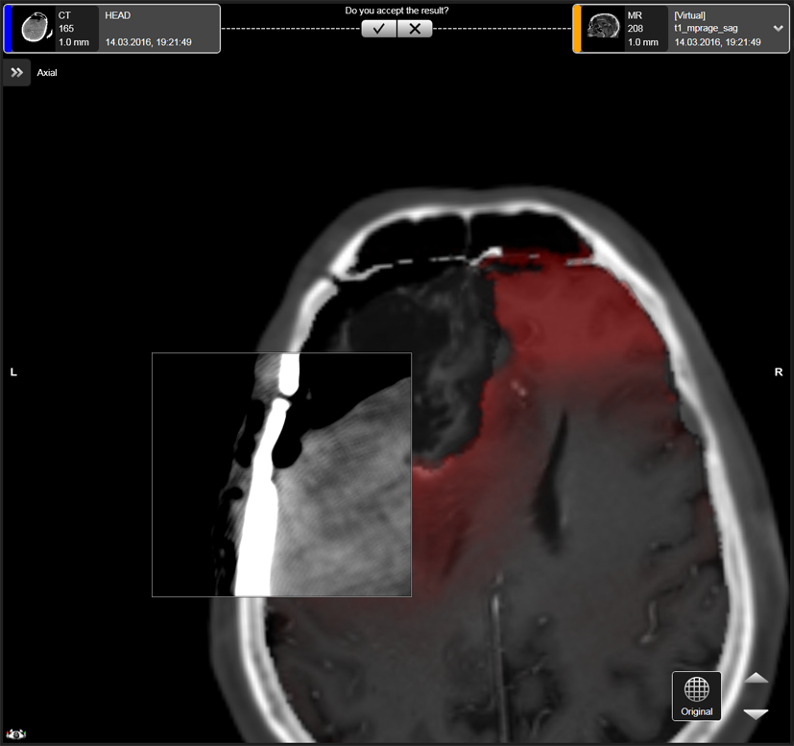

Virtual iMRI Cranial, ejemplo

Las deformaciones del conjunto de imagen en Virtual iMRI Cranial suelen aparecer en el área de resección. Las áreas rojas representan las áreas locales en las que la imagen se ha modificado con respecto a los datos originales.
