Cómo utilizar Virtual iMRI Cranial



Paso

1.

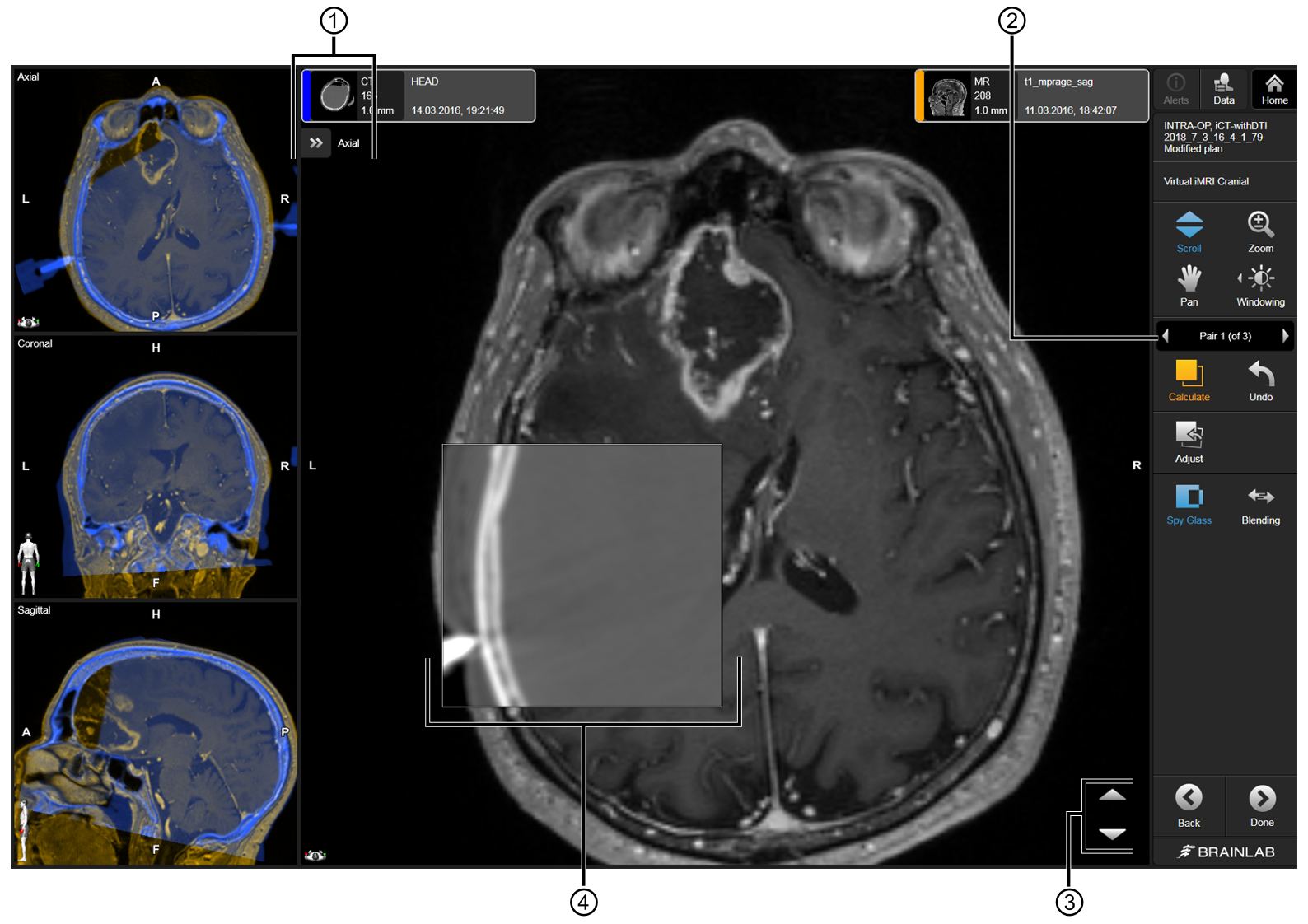

Seleccione la pareja de fusión deseada para revisar o aplicar la función.

Seleccione las parejas de fusión y cambie entre ellas para revisarlas.

2.

Revise la fusión con ayuda de Blending (Combinación)/Spy Glass (Lupa).

Por defecto, se activa Spy Glass (Lupa) .

3.

Seleccione Calculate (Calcular) para iniciar la simulación.

4.

En el cuadro de diálogo puede:

  • Seleccionar una cavidad de resección preexistente.

  • Dibujar su propia cavidad de resección. De este modo, se abre SmartBrush.

5.

Si crea en este momento una cavidad de resección en un conjunto intraoperatorio de imágenes, recuerde que:

  • Las aplicaciones se pueden enlazar/cambiar a SmartBrush si aún no se ha creado una cavidad de resección
  • Asegúrese de que en SmartBrush está seleccionado el conjunto de imágenes intraoperatorias para dibujar
  • Asegúrese de que el nuevo objeto de la cavidad de resección se crea en el conjunto de imágenes intraoperatorias.
  • La cavidad de resección se dibuja con la mejor precisión posible (a partir de los resultados quirúrgicos y de los componentes visibles en el conjunto de imágenes intraoperatorio)
  • No cree a propósito una cavidad más grande o más pequeña para influir en los resultados del cálculo
  • Si se ajusta la ventana de grises (Windowing (Ventana grises)) en los conjuntos intraoperatorios de imágenes, puede contribuir a visualizar la cavidad de resección.

6.

Seleccione la cavidad de resección del cuadro de diálogo y seleccione OK (Aceptar).

7.

Durante el cálculo se visualiza una animación. Puede cerrar la animación para seguir revisando sus datos mientras se efectúa el cálculo.

8.

Seleccione la orientación deseada: axial, coronal y sagital .

9.

Utilice los botones de flecha para desplazarse por los cortes.

10.

Revise y verifique el resultado de la simulación cambiando entre las funciones Blending (Combinación)/Spy Glass (Lupa).

Seleccione Original para comparar la simulación con la imagen original.

11.

Revise el resultado de la fusión y, si es satisfactorio, acéptelo.

Una vez aceptado el resultado de la fusión, aparecerá el estado correspondiente.

12.

Cuando haya finalizado pulse Done (Listo).

Los resultados de la fusión se guardan para su uso posterior.
