Brainlab Elements Image Fusion

Contenido

Cómo utilizar la función Spy Glass con la deformación elástica



Paso

1.

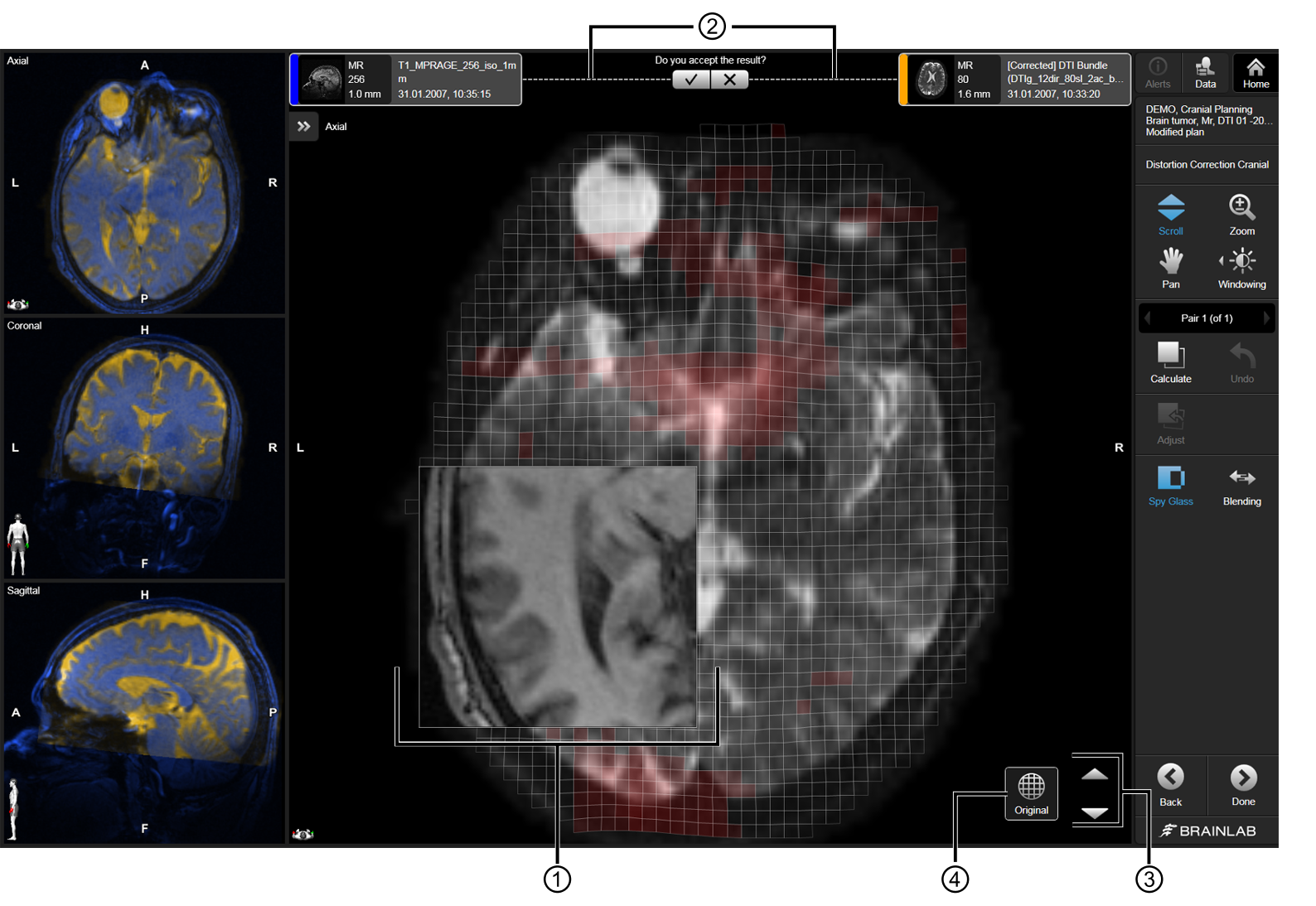

Seleccione la opción Spy Glass (Lupa) de la barra de herramientas.

2.

La función Spy Glass (Lupa) superpone el segundo conjunto de imágenes sobre el primero dentro de un marco.

La ventana se puede colocar en cualquier parte de la imagen subyacente.

3.

Modifique el tamaño o la posición para abarcar el área deseada y ajuste el marco arrastrando las esquinas de la ventana.

4.

Utilice los botones de flecha para desplazarse por los cortes.

5.

Zoom: ampliar su región de interés

6.

Analice el área de deformación cambiando entre el conjunto de imágenes original (Original ) y el conjunto de imágenes corregido.

7.

Revise el resultado y, si es satisfactorio, acéptelo .

8.

Cuando haya finalizado pulse Done (Listo).

A continuación, el conjunto de imágenes corregido se guarda para su uso posterior.

Nº de art: L60917-73ES

Fecha de publicación: 2019-04-25
