Virtual iMRI Cranial

Informações gerais

A anatomia do paciente é alterada durante a cirurgia. O uso de técnicas de aquisição de imagens intraoperatórias permite a aquisição de novas sequências de imagens, que refletem a anatomia real e modificada do paciente.

Use o Virtual iMRI Cranial para obter uma correspondência espacial aprimorada de sequências de imagens pré-operatórias e intraoperatórias, por meio da modificação elástica das informações de planejamento pré-operatórias e da contabilização do deslocamento do cérebro relacionado à cirurgia causado pelo vazamento de fluido cerebroespinhal.

O Virtual iMRI Cranial cria uma sequência de imagens virtuais por meio da simulação de modificações em tecidos em uma sequência de imagens pré-operatórias e da aplicação de um campo de deformação, para otimizar a correspondência com a sequência de imagens intraoperatórias de referência. O objetivo é promover o exame da sequência de imagens virtuais em conjunto com outros conteúdos e/ou outras sequências de imagens possivelmente presentes no plano pré-operatório relacionados à sequência de imagens intraoperatórias e aprovar o resultado, se este for satisfatório.

Aviso

Recomendações

Para assegurar os melhores resultados, os dados de imagens do aplicativo Virtual iMRI Cranial devem observar estas recomendações:

  • Os pares de imagens devem cobrir um volume de interseção do paciente.

  • Pelo menos dez cortes.

  • Distância de corte inferior a 3 mm (é recomendável ter uma espessura de corte inferior a 3 mm e uma aquisição sem espaçamento).

  • Informações DICOM completas (i.e., cabeçalho DICOM completo, indicando, p.ex., parâmetros de aquisição).

  • Se precisarem de correção, os dados de RM deverão ser adquiridos como uma sequência axial 3D ou 2D com ponderação T1 (também é recomendável usar ponderação T2 ou aquisição com supressão de gordura).

  • A aquisição de imagens intraoperatórias deve ser realizada com o retalho ósseo em sua posição original (i.e., com o crânio fechado/coberto pelo retalho ósseo).

  • Boa qualidade da imagem bruta (p.ex., alta resolução, alto contraste, mínimo de artefatos).

Modalidades de imagem compatíveis

As seguintes modalidades de aquisição de imagens são compatíveis com o aplicativo Virtual iMRI Cranial quando pareadas conforme mostrado a seguir:

  • TC-RM

  • RM-RM

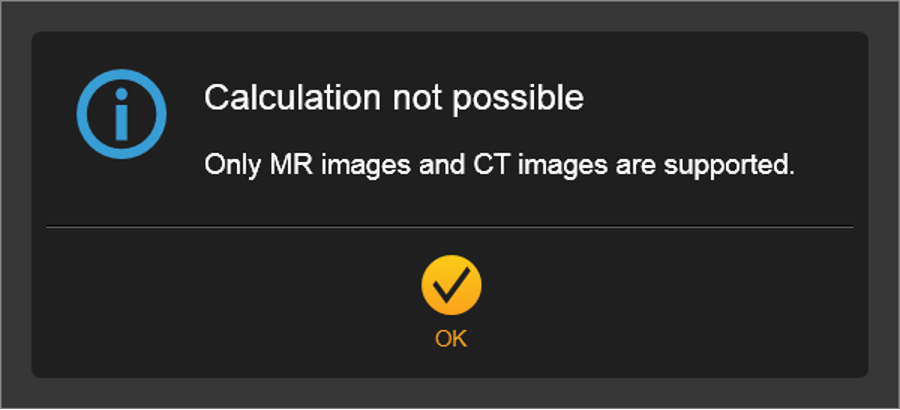

Modalidades de imagem incompatíveis



As seguintes modalidades especiais e os seguintes tipos de sequências não são compatíveis para cálculo direto:

  • Sequências de imagens anteriormente deformadas

  • Imagens RGB

  • Estudos de DTI (B0, mapas FA ou ADC)

  • Mapas de fase e velocidade

  • Mapas de perfusão

  • Imagens de espectroscopia

  • Aquisições de calibração de gradiente

  • Aquisições FLAWS (subtração de fluidos e substância branca)

  • Subtração de imagens e projeções (projeções de intensidade mínima/máxima)

  • Sequências de imagens que contêm objetos “burned-in”

Conteúdo compatível

O seguinte conteúdo é compatível e adaptado com base na deformação de uma sequência de imagens:

  • Objetos de voxel

  • Pontos rotulados

  • Trajetórias

  • Feixes de fibras (p.ex., tratos de fibra DTI)
