Brainlab Elements Image Fusion

Contenido

Como usar o Virtual iMRI Cranial

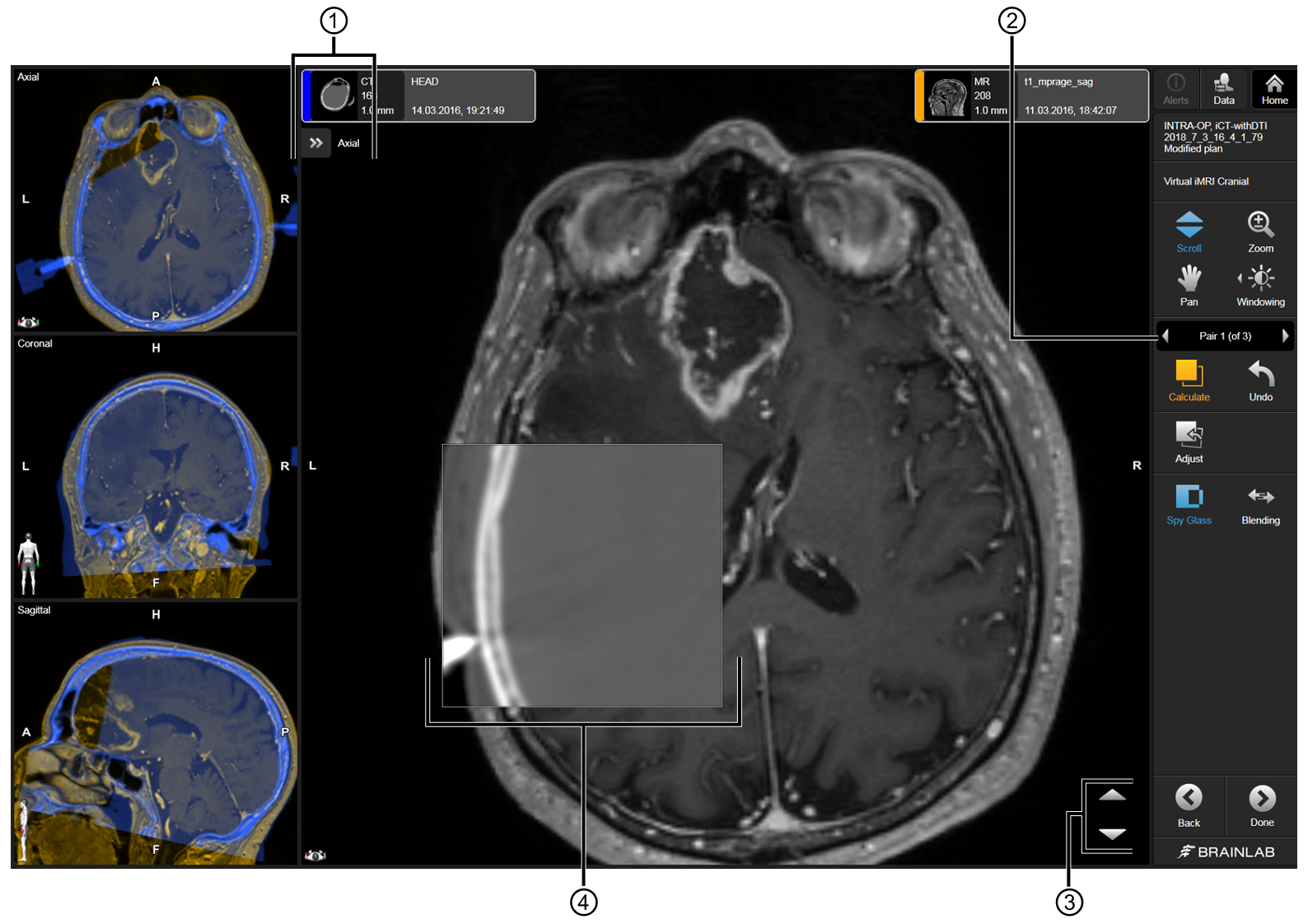

Etapa

1.

Selecione o par de fusões para exame ou cálculo.

Selecione e alterne pares de fusões para exame.

2.

Examine a fusão, usando Blending (Mescla)/Spy Glass (Lupa).

A função Spy Glass (Lupa) é ativada por padrão.

3.

Selecione Calculate (Calcular) para iniciar a simulação.

4.

Na janela de diálogo você pode:

  • Selecionar uma cavidade de ressecção existente.

  • Desenhar sua própria cavidade de ressecção. Esta ação inicia o SmartBrush.

5.

Se desejar criar uma cavidade de ressecção em uma sequência de imagens intraoperatórias neste momento, observe o seguinte:

  • Os aplicativos podem conectar/iniciar o SmartBrush se ainda não houver nenhuma cavidade de ressecção criada.
  • Assegure que a sequência de imagens intraoperatórias seja selecionada para desenho no SmartBrush.
  • Assegure que o novo objeto de cavidade de ressecção seja criado na sequência de imagens intraoperatórias.
  • A cavidade de resseção é desenhada com a melhor precisão possível, com base nos resultados cirúrgicos e no conteúdo visível da sequência de imagens intraoperatórias.
  • Não crie intencionalmente uma cavidade maior ou menor com o objetivo de influenciar os resultados do cálculo.
  • O ajuste de Windowing (Janelamento) nas sequências de imagens intraoperatórias pode ajudar na visualização da cavidade de ressecção.

6.

Selecione sua cavidade de ressecção na janela de diálogo e depois selecione OK.

7.

Uma animação é exibida durante o cálculo. Se desejar, feche a animação para continuar examinando seus dados durante a execução do cálculo.

8.

Selecione a orientação de visualização Axial, Coronal ou Sagital .

9.

Navegue pelos cortes de imagem usando os botões de seta .

10.

Examine e verifique o resultado da simulação, alternando as funções Blending (Mescla)/Spy Glass (Lupa).

Alterne para Original a fim de comparar a simulação com a imagem original.

11.

Examine e aceite o resultado da fusão quando estiver satisfeito.

Quando o resultado da fusão é aceito, seu status é exibido na tela.

12.

Quando terminar, selecione Done (Concluído).

Os resultados da fusão são salvos para processamento adicional.

Aviso
Art. Nº: L60917-73BP

Fecha de publicación: 2019-04-11
