HIP7

Contenido

Colocación del paciente y colocación del sistema en quirófano

Fundamentos

HIP7 se puede utilizar para intervenciones de artroplastia total de cadera con el paciente tanto en decúbito supino como decúbito lateral. Para realizar el procedimiento de registro en decúbito lateral, es necesario que L5 sea accesible.

Si las medidas de la longitud de la pierna y de la lateralidad (“offset”) forman parte del procedimiento, es necesario fijar la Estrella de referencia, sin incisión, fémur al muslo.

Antes de empezar

Compruebe que:

  • La cámara y la pantalla no interfieran en los movimientos del cirujano.
  • No haya obstáculos interpuestos entre la cámara y las estrellas de referencia durante el registro y la navegación.

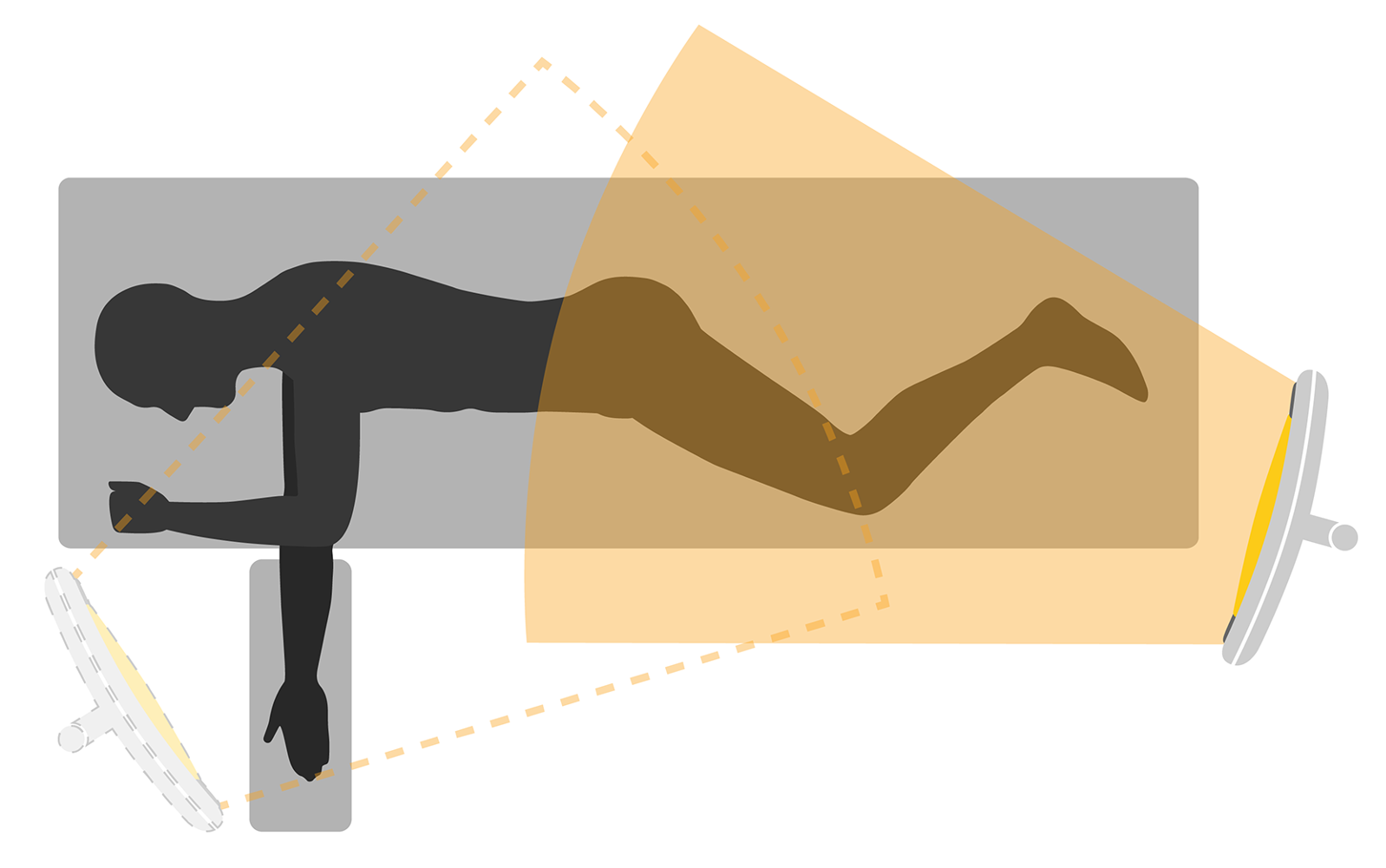

Ejemplo de instalación en quirófano, paciente en decúbito lateral



Posibilidades para colocar el sistema en quirófano para realizar intervenciones quirúrgicas con el paciente en decúbito lateral.

Posición del paciente

Posición de la cámara

Dirección de la cámara

Lateral

Pies de la mesa

De ventral a dorsal

Parte superior de la mesa

Consideraciones relativas a la posición de decúbito lateral

Al efectuar procedimientos en decúbito lateral, asegúrese de que la apófisis espinosa más caudal (L5) sea accesible por el/la cirujano/a y que esté dentro del campo estéril. Es posible que para cumplir esta condición sea necesario cambiar la posición de las fijaciones/soportes del paciente.

En caso necesario, coloque el soporte posterior hacia el sacro y el soporte anterior hacia la sínfisis púbica.

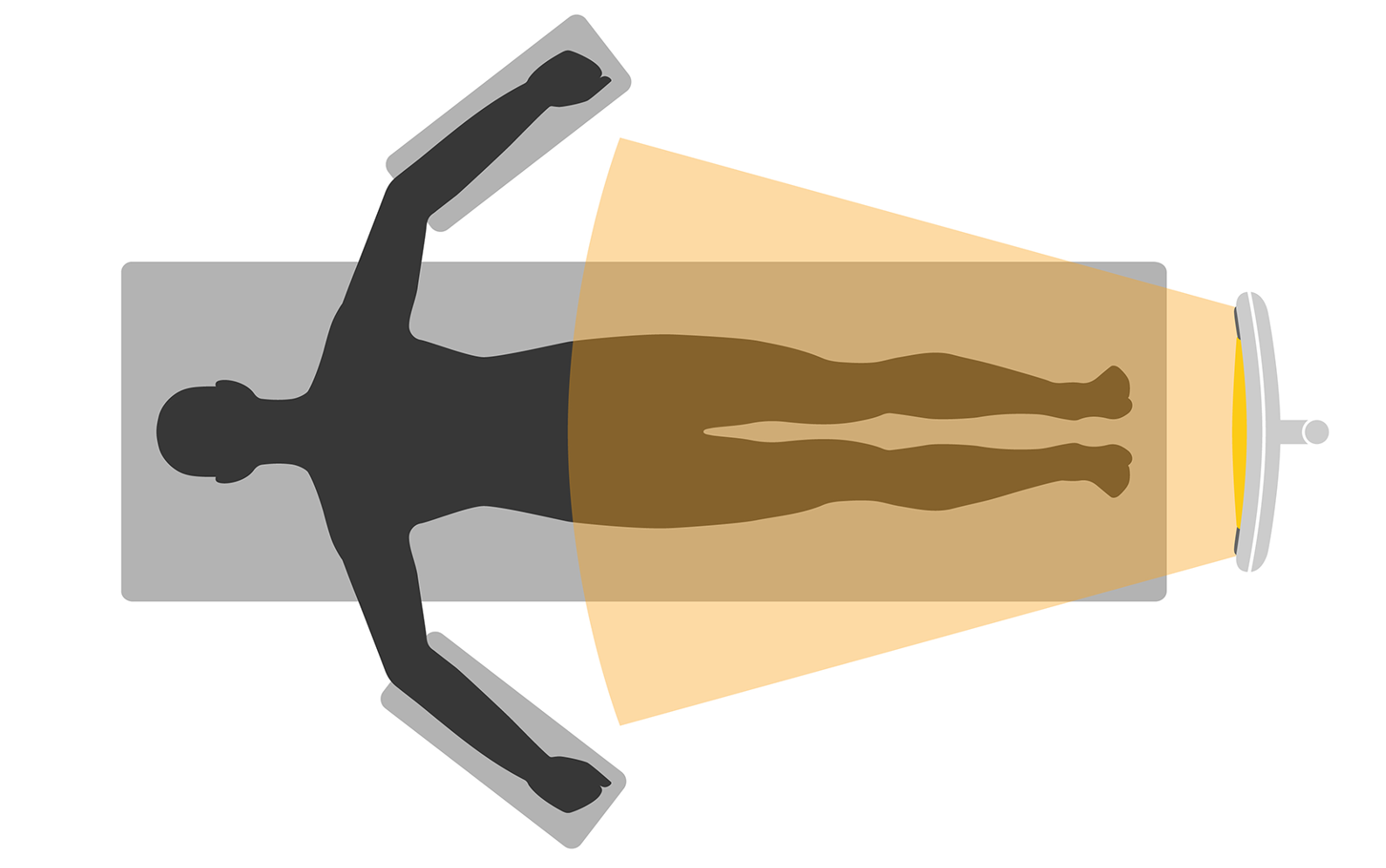

Ejemplo de instalación en quirófano, paciente en decúbito supino



Posibilidades para colocar el sistema en quirófano para realizar intervenciones quirúrgicas con el paciente en decúbito supino.

Posición del paciente

Posición de la cámara

Dirección de la cámara

Decúbito supino

Pies de la mesa

Lado sano al lado patológico

Lado patológico al lado sano
