Редактирование объектов с помощью оконтуривания

Общие сведения

Для изменения формы объекта можно использовать любую из доступных функций оконтуривания.

Просмотр изображений

Чувствительность инструментов зависит от разного рода факторов (например, от коэффициента масштабирования). Если объект будет использован на последующих этапах лечения, всегда тщательно проверяйте правильность внесенных изменений и соответствие объекта запланированному назначению.

Доступные функции оконтуривания

Кнопка

Вкладка

Описание



Smart Shaper (Умная форма)

Изменение формы объекта в локальном трехмерном окружении.



Brush 3D (Кисть 3D)

Оконтуривание области интереса (методом трехмерной геометрической интерполяции).



Удаление очерченной области из объекта (методом трехмерной геометрической интерполяции).



Brush 2D (Кисть 2D)

Оконтуривание области интереса попиксельно.

У пользователя есть возможность корректировать структуры без применения интерполяции.



Удаление очерченной области из объекта.

Использование функции Brush 3D

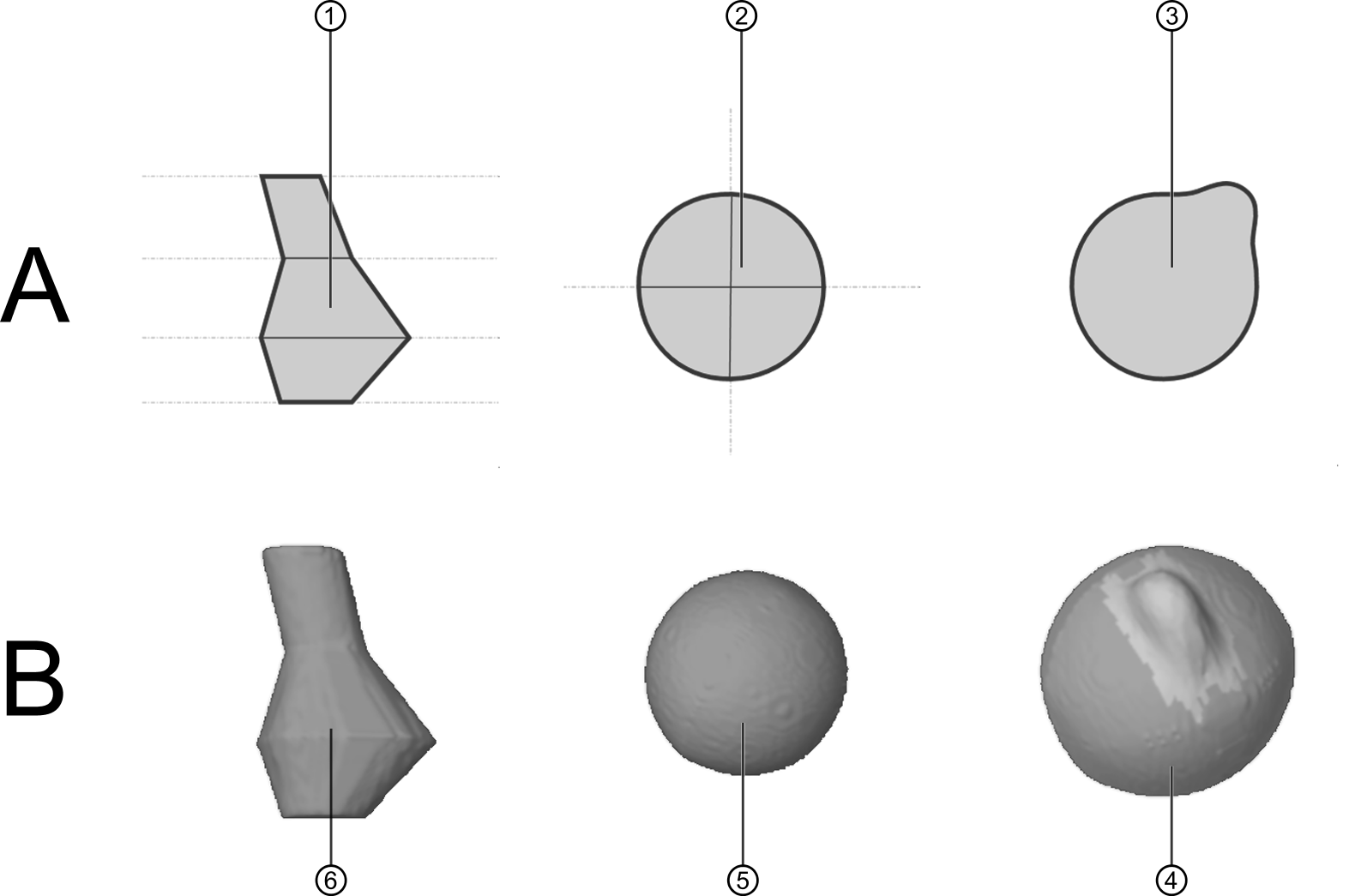

Инструмент Smart Shaper (Умная форма) использует для оконтуривания мультимодальную информацию, а функция Brush 3D (Кисть 3D) использует трехмерную геометрическую интерполяцию для создания трехмерных объектов. Такая трехмерная интерполяция показана на рисунке, а ниже приведено объяснение.

(A) Действия пользователя…

(B) Действия программы…

Оконтуривание в параллельных срезах

Создание трехмерного интерполированного объекта

Оконтуривание в перпендикулярных срезах

Создание трехмерного интерполированного объекта

Использование локально ограниченной трехмерной интерполяции

Точное добавление обозначенной области в трехмерный объект
