Adaptive Hybrid Surgery Analysis

Contenido

Análisis del tumor



Adaptive Hybrid Surgery Analysis analiza el efecto potencial de cada plan modelo en el tumor.

Para cada plan se indica el resultado real para el tumor con el valor definido (entre paréntesis). En el caso de los tumores, los valores definidos recogen la prescripción para el volumen de cobertura mínima y el objetivo del índice de conformidad.

  • Volume Coverage (%): Indica qué parte del tumor debería está cubierto por la dosis. El valor definido (entre paréntesis) es el volumen de cobertura mínima requerida para un plan aceptable.

  • Conformity Index (CI): Indica el grado de similitud entre la distribución de la dosis y el volumen blanco (tamaño y contorno) teniendo en cuenta el tejido normal. Los valores indicados (entre paréntesis) indican el IC máximo para un plan aceptable.

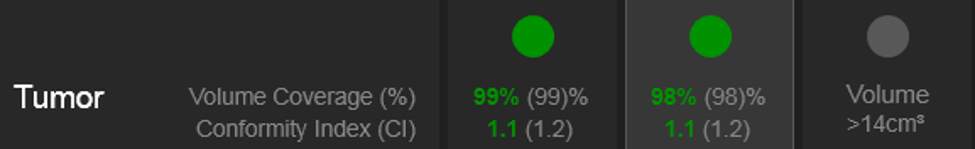

Indicadores visuales

Se utilizan los siguientes indicadores visuales.

  • Verde: Se cumple la prescripción Volume Coverage (%) o el objetivo Conformity Index (CI).

  • Rojo: Se incumple la prescripción Volume Coverage (%) o el objetivo Conformity Index (CI).

SímboloDescripción


(Todos en verde)

  • Se cumple la prescripción para Volume Coverage (%).
  • Se cumple el objetivo para Conformity Index (CI).


(Exterior verde, interior)

  • (Verde) Se cumple la prescripción para Volume Coverage (%).

  • (Rojo) Se incumple el objetivo para el Conformity Index (CI).



(Exterior rojo, interior verde)

  • (Rojo) Se incumple la prescripción para Volume Coverage (%).

  • (Verde) Se cumple el objetivo para Conformity Index (CI).



(Todo rojo)

  • Se incumple la prescripción para Volume Coverage (%).

  • Se incumple el objetivo para el Conformity Index (CI).


(Gris)

No es posible calcular un plan con una dosis viable para este conjunto de datos. Esto puede deberse a que:

  • El tumor es demasiado grande.

  • Se ignoran Volume Coverage (%) y Conformity Index (CI).

Nº de art: 60919-43ES

Fecha de publicación: 2019-10-31
