Lay-outs voor algemene procedures

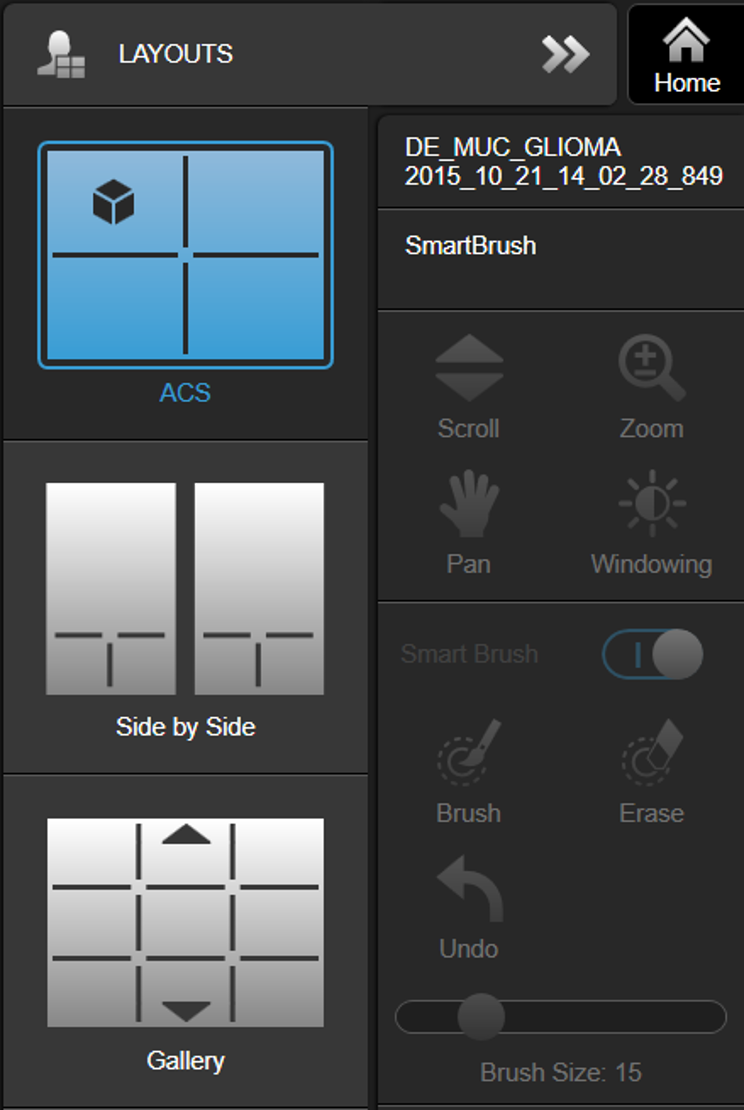

Lay-outtypen
Weergave | Uitleg |
|---|---|
ACS | Geeft vier verschillende weergaven weer van gelijke grootte in het hoofdscherm. Axial, Coronal en Sagittal reconstructies van de beeldset, met een basis 3D-weergave. |
Side By Side | Toont twee interessante beeldsets naast elkaar in het hoofdscherm. |
Gallery | Toont de oorspronkelijke beeldcoupes uit de gekozen beeldset. |

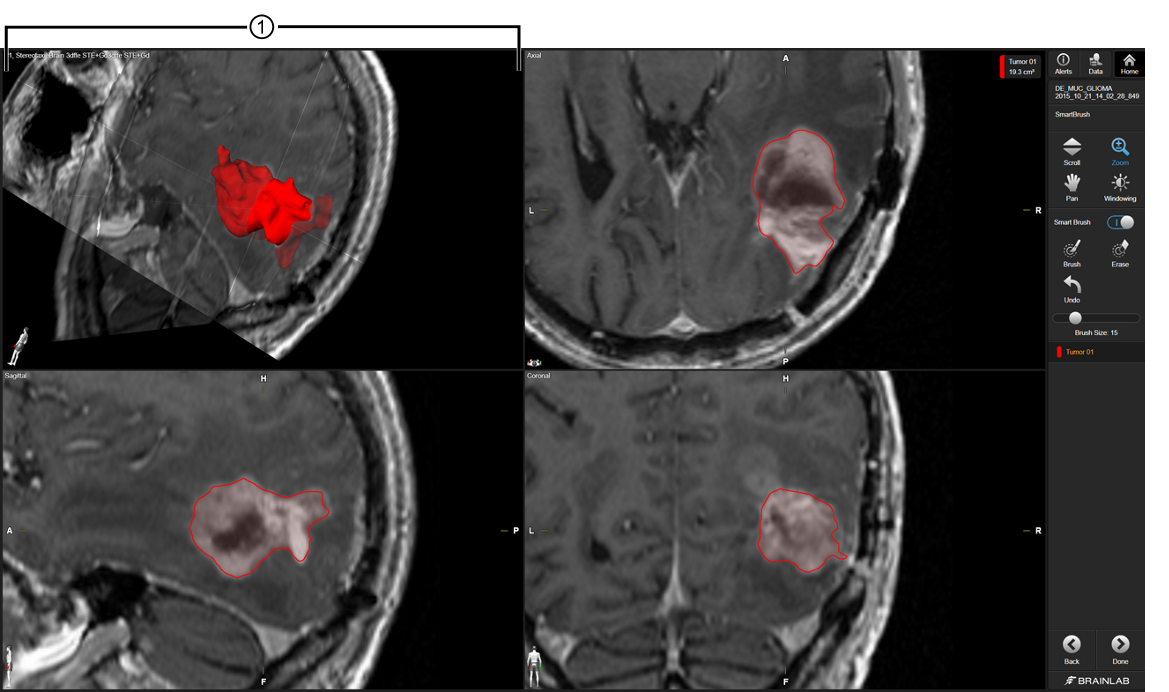

Weergave ACS
De ACS-weergave toont coupes van de geselecteerde beeldset in de weergaven Axial, Coronal en Sagittal. Er wordt een basis 3D-visualisatie weergegeven ①.

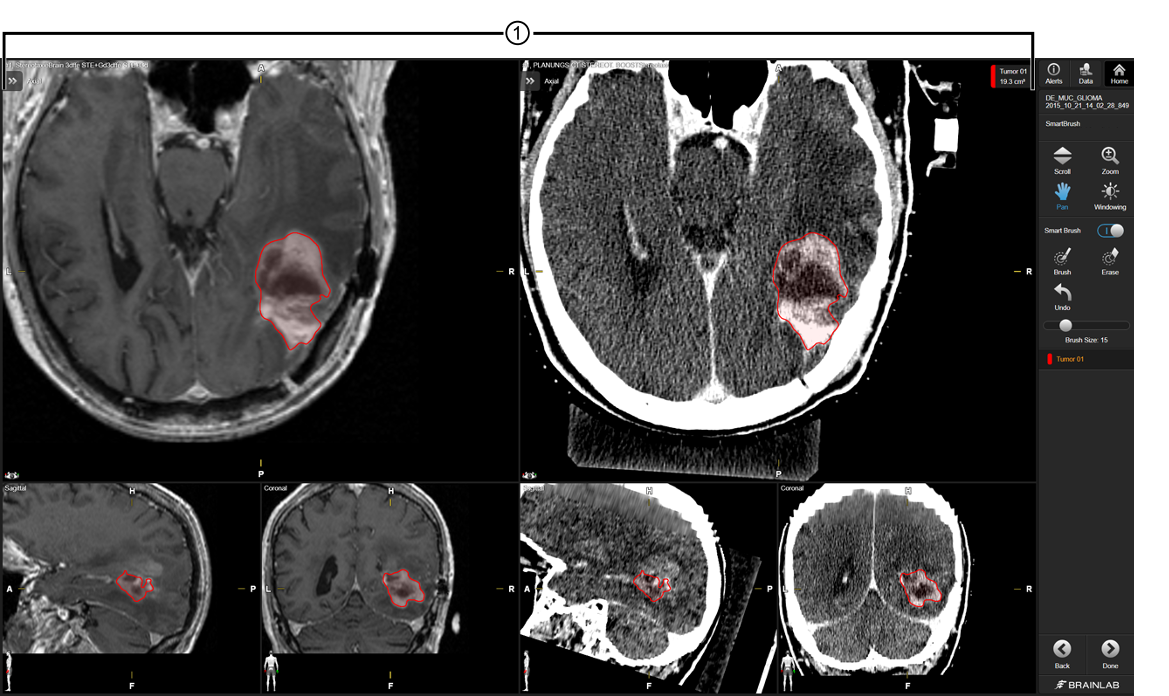

Weergave “Side By Side”
In de weergave Side By Side worden twee beeldsets naast elkaar weergegeven in een ACS-configuratie ①. U kiest welke beeldset u wilt weergeven door deze te selecteren in de datapool. Gebruik de functies Pan, Zoom en Scroll om de beeldset te beoordelen.

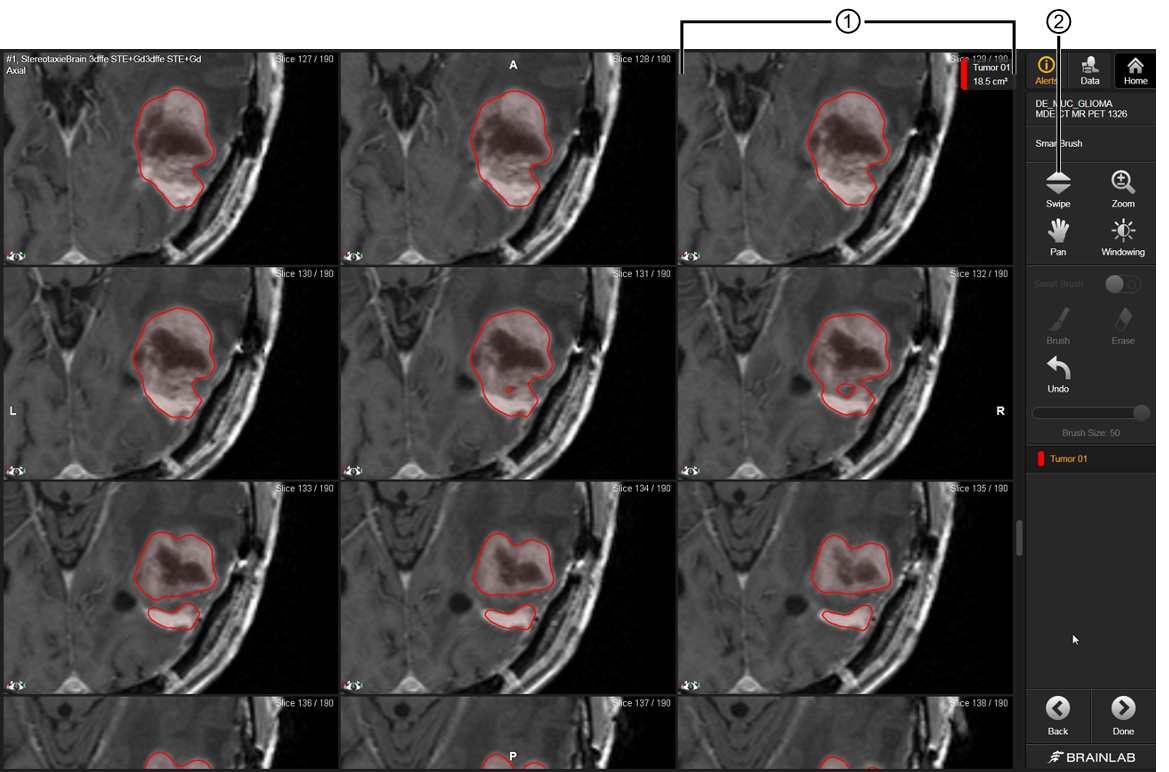

Weergave “Gallery”
In de weergave Gallery worden op het scherm de oorspronkelijke coupes ① uit dezelfde beeldset weergegeven.
Gebruik Swipe ② om omhoog of omlaag te navigeren door de coupes binnen dezelfde beeldset.
Art-Nr.: 60917-26NL
Copyright 2017, Brainlab AG Germany. Alle rechten voorbehouden.
