SmartBrush

Table of Contents

Datenmenü

Hintergrund

SmartBrush wählt automatisch den geeignetsten Datensatz und eine Standardansicht aus.

Wählen Sie Data (Daten), um das Standard-Layout, den Bilddatensatz und/oder die angezeigte Objektliste im Datenmenü anzupassen.

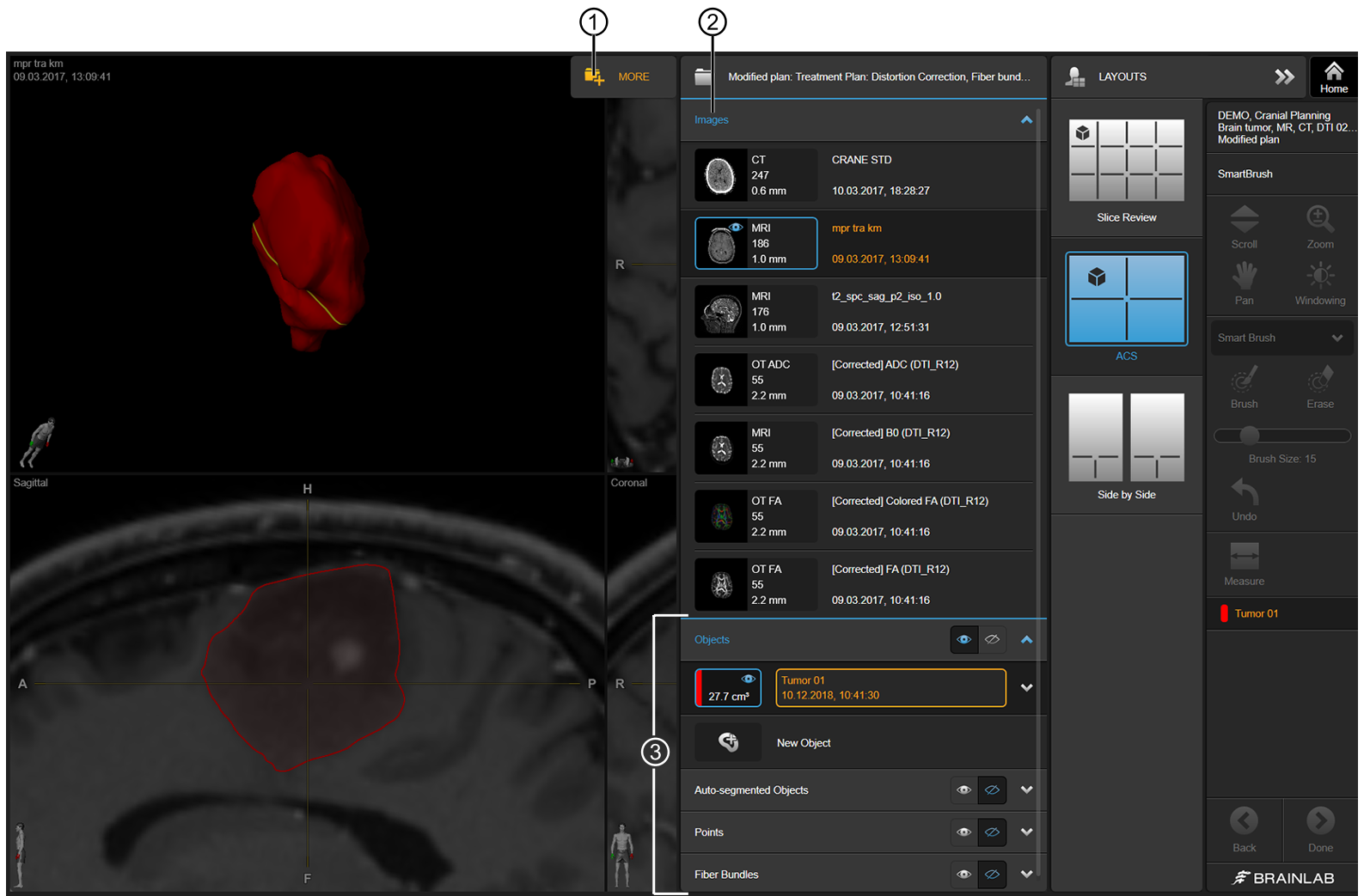

Verwenden des Menüs „Data“



Nr.Beschreibung

Wählen Sie MORE (MEHR), um weitere Patientendaten zu laden.

Liste verfügbarer Bilddatensätze

Zusätzlich verfügbare Inhalte (z. B. Objects (Objekte), Auto-segmented Objects (Automatisch segmentierte Objekte), Points (Punkte) oder Fiber Bundles (Faserbündel))

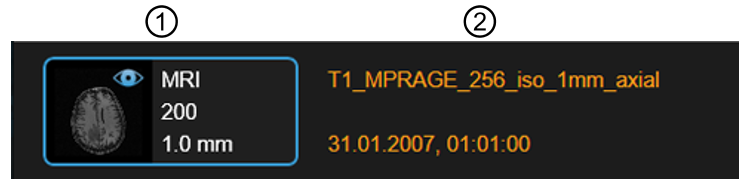

Anzeigen der Bildeigenschaften



Unter Images (Bilder) werden alle Bilddatensätze in Miniaturansicht und mit den folgenden Eigenschaften angezeigt:

Nr.Komponenten

  • Bildmodalität (z. B. MRT)
  • Schichtanzahl
  • Schichtabstand

  • Bilddatensatzname
  • Datum und Uhrzeit der Aufnahme

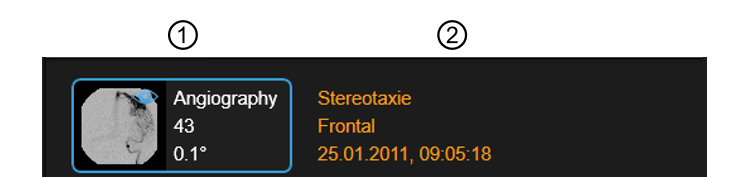

Anzeigen der 2D-DSA-Bildeigenschaften



Unter 2D DSA Images (2D-DSA-Bilder) werden alle Bilddatensätze in Miniaturansicht und mit den folgenden Eigenschaften angezeigt:

Nr.Komponenten

  • Bildmodalität (z. B. Angiographie)
  • Anzahl der Bilder
  • Winkel, mit dem das Bild aufgenommen wurde

  • Name des Bildes
  • Ausrichtung (z. B. frontal)
  • Datum und Uhrzeit der Aufnahme

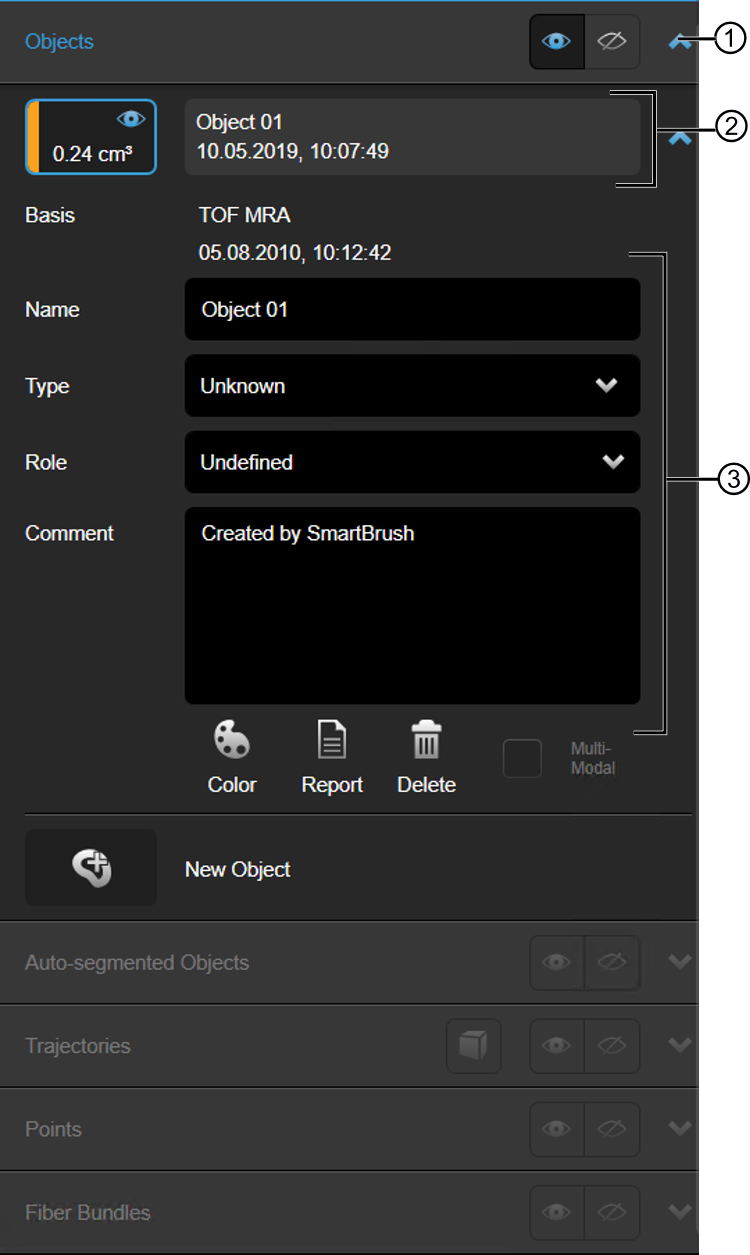

Anzeigen der Objekteigenschaften



Über den Pfeil können Sie andere Menüs öffnen, wie z. B. Objects (Objekte), Auto-segmented Objects (Automatisch segmentierte Objekte), Trajectories (Trajektorien) oder Points (Punkte) oder Fiber Bundles (Faserbündel).

Sie können Objekteigenschaften anzeigen oder über das Menü Data (Daten) bearbeiten.

SchaltflächeFunktion


Zum Zuweisen einer Objektfarbe


Zum Erstellen eines volumetrischen Berichts


Zum Löschen eines Objekts aus der aktuellen Auswahl



Zur Aktivierung der Option für das Einzeichnen multimodaler Objekte



Zum Erstellen eines neuen Objekts

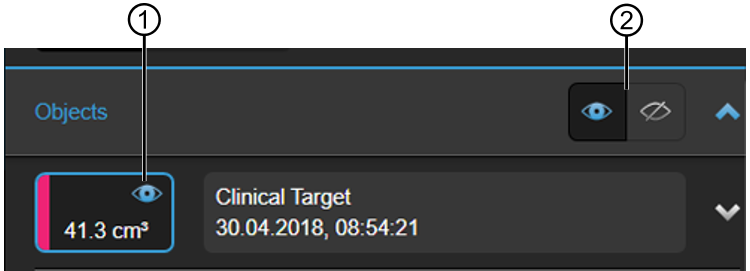

Sichtbarkeitsoptionen



Wählen Sie die Schaltfläche mit geöffnetem/geschlossenem Auge innerhalb des Objekts , um ein bestimmtes Objekt anzuzeigen/auszublenden.

Wählen Sie im Dropdown-Menü die Schaltflächen mit geöffnetem/geschlossenem Auge , um alle Objekte ein- oder auszublenden.

Art.-Nr.: L60919-79DE

Date of issue: 2019-12-05
