Отображение электрода

Точка в трехмерном пространстве, в которой ось электрода пересекает отображаемую плоскость реконструкции, называется точкой пересечения.

Она может отображаться в следующих позициях:

  • за точкой входа;

  • между целевой точкой и точкой входа;

  • за целевой точкой.

Если уровень глубины установлен на целевой точке, то после нажатия кнопки Center (Центрир-ние) точка пересечения укажет на точное расположение целевой точки.

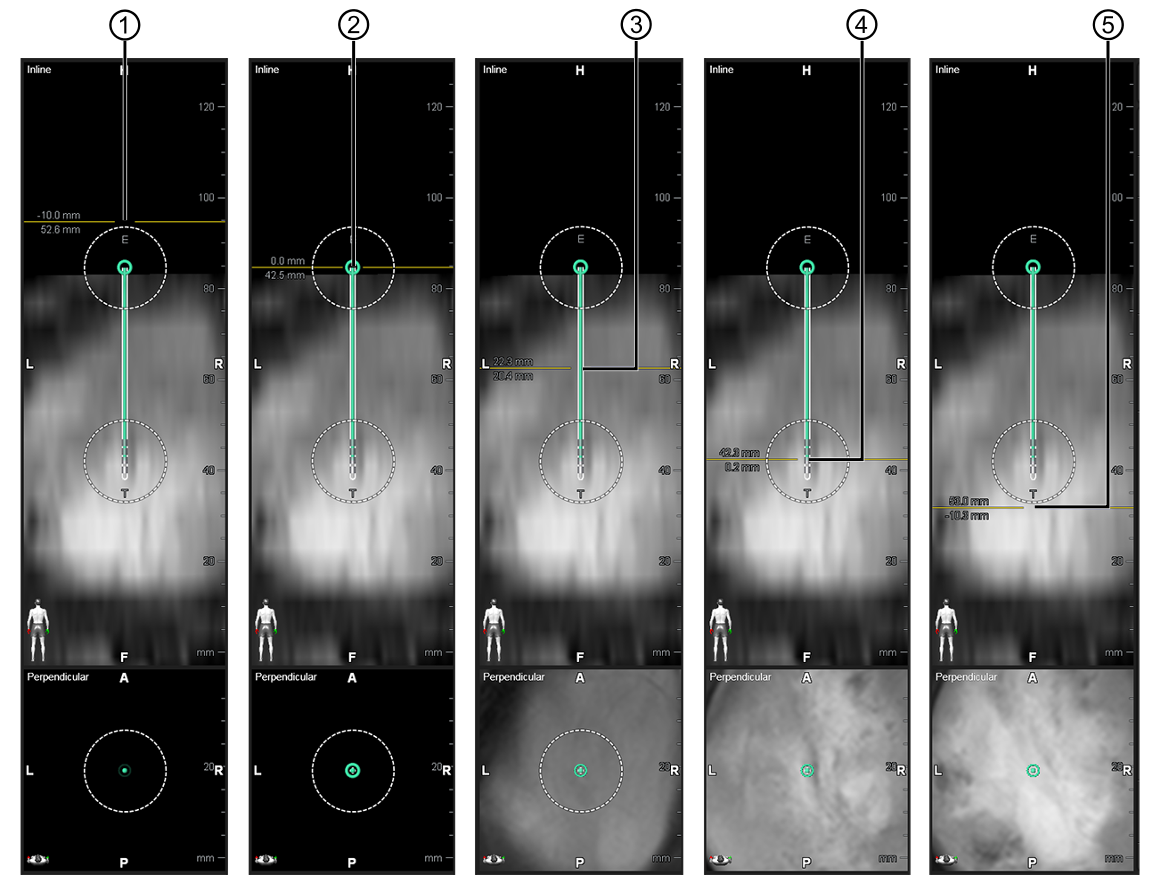

Пояснение

Точка пересечения находится за точкой входа

Точка пересечения совпадает с точкой входа

Точка пересечения находится между целевой точкой и точкой входа

Точка пересечения совпадает с целевой точкой

Точка пересечения находится за целевой точкой

Арт. № L60917-70RU

Date of publication: 2018-11-08
