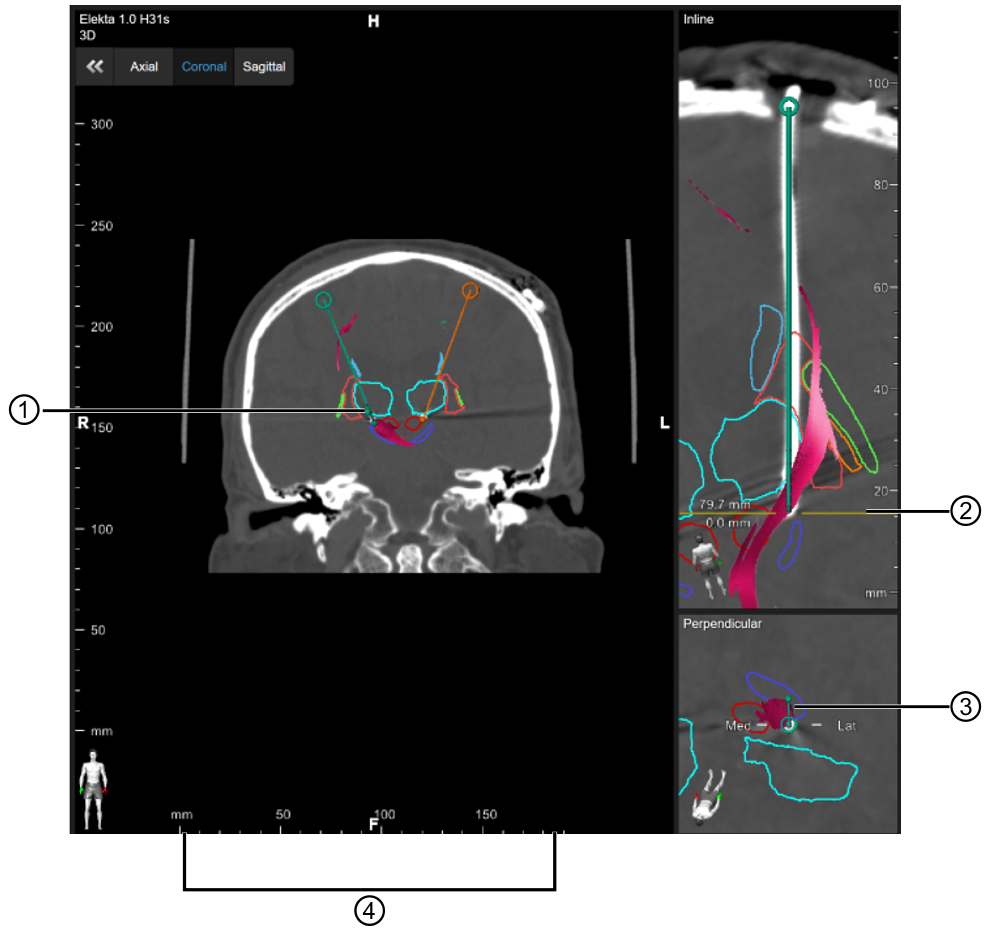

Назначение проекций



Для проекций Inline (Линейная) и Perpendicular (Перпендикулярная):

  • поворот изображения на одной из проекций отобразится на второй;

  • объекты отображаются двумерно;

  • медиальное и латеральное направления показываются на проекции Perpendicular (Перпендикулярная).

Для проекции 3D:

  • точка обозначает пересечение желтой линии с электродом на проекции Inline (Линейная);

  • линейка отображается на проекции 3D только в плоскостях, соответствующих аксиальной, фронтальной и сагиттальной проекциям.

Ориентация направляющих электродов отображается специальным маркером .
