Spy Glass 与弹性变形配合

一般信息

使用 Spy Glass 通过将变形移动到影像切层上的感兴趣区,从视觉上确认其准确性。

通过此方式,您可同时查看两个影像集中的结构(例如,肿瘤形状或大小)。

经颜色编码的变形网格和热图

当在 Distortion Correction CranialCurvature Correction Spine 中选择 Spy Glass 时,默认情况下将显示经颜色编码的变形网格。网格线表示校正的方向,而带颜色的单元格则标记影像修改的区域。颜色编码由特定体素非刚性转换的程度定义。显示不带网格线的变形区的热图显示在 Virtual iMRI Cranial 内。

Curvature Correction SpineDistortion Correction Cranial 示例

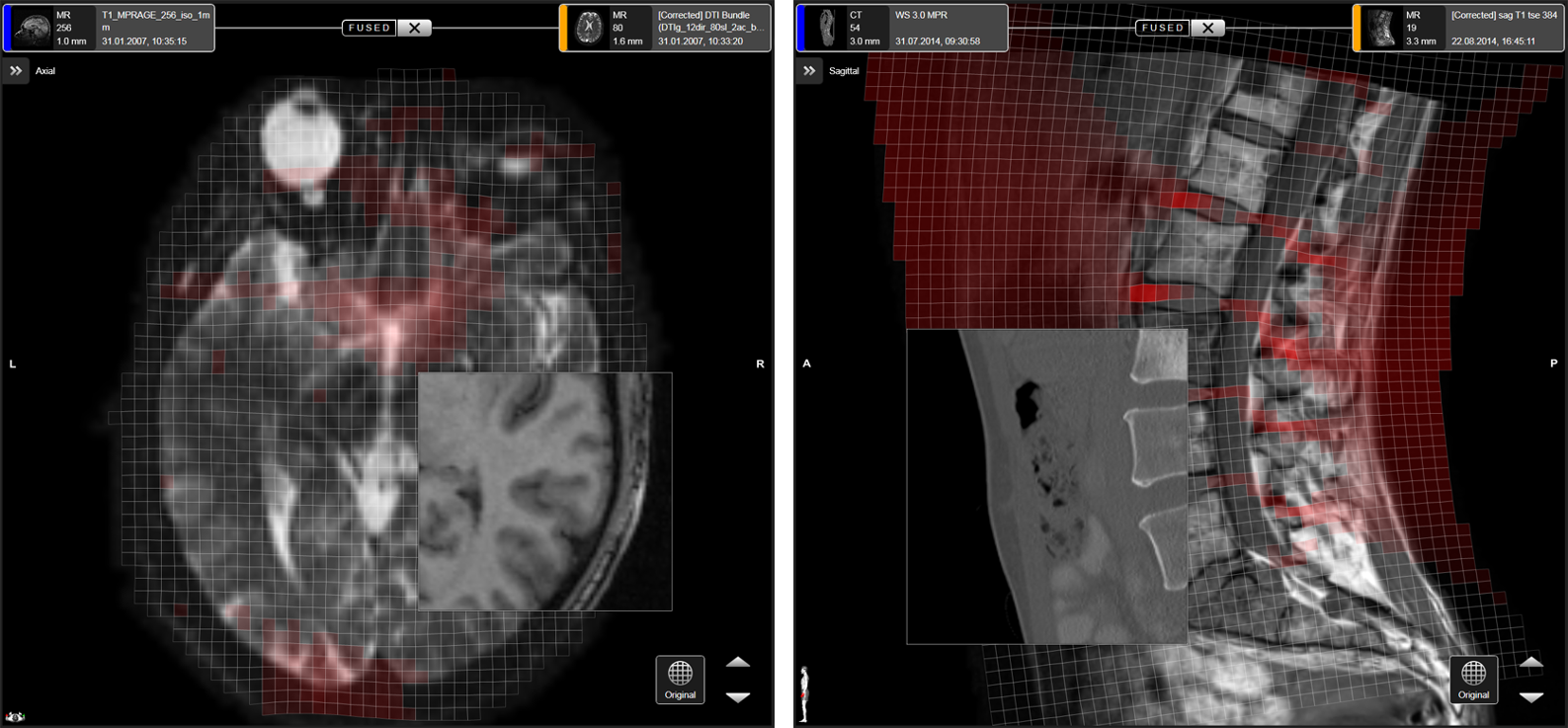

如以上示例所示,DTI 影像(EPI 序列)的失真沿大脑最外部(左侧影像)中的 A-P 方向校正。Curvature Correction Spine 会导致椎间盘(右侧影像)变形(压缩或延长)。

红色区域表示从原始源数据修改的影像区域。没有阴影的区域没有变形,但可能已按网格线的指示移位。

Virtual iMRI Cranial 示例

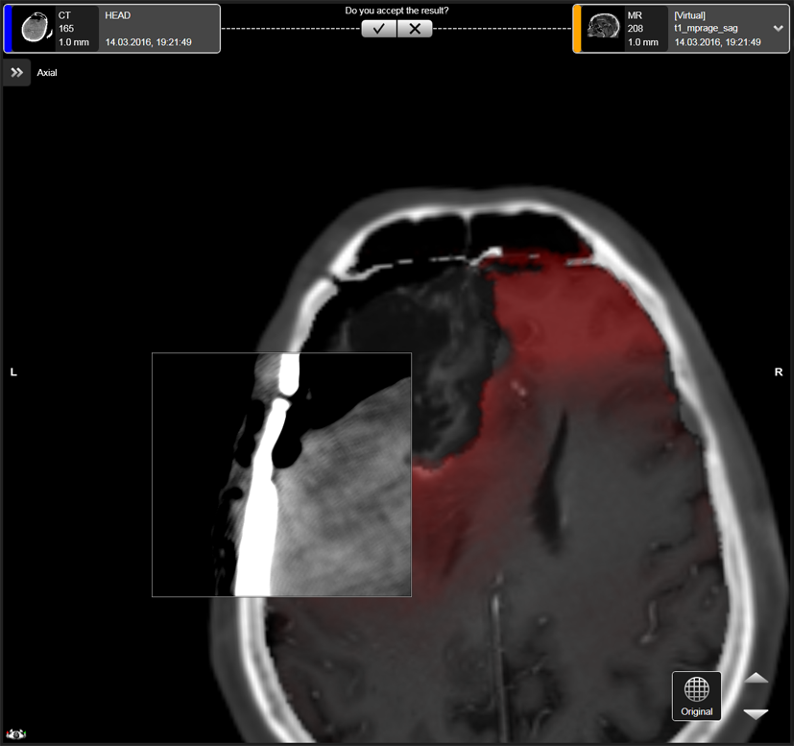

Virtual iMRI Cranial 中的影像集变形通常发生在切除区域。红色区域表示从原始源数据修改的局部影像区域。
