如何使用 Virtual iMRI Cranial



步骤

1.

选择融合配对,以进行审核或计算。

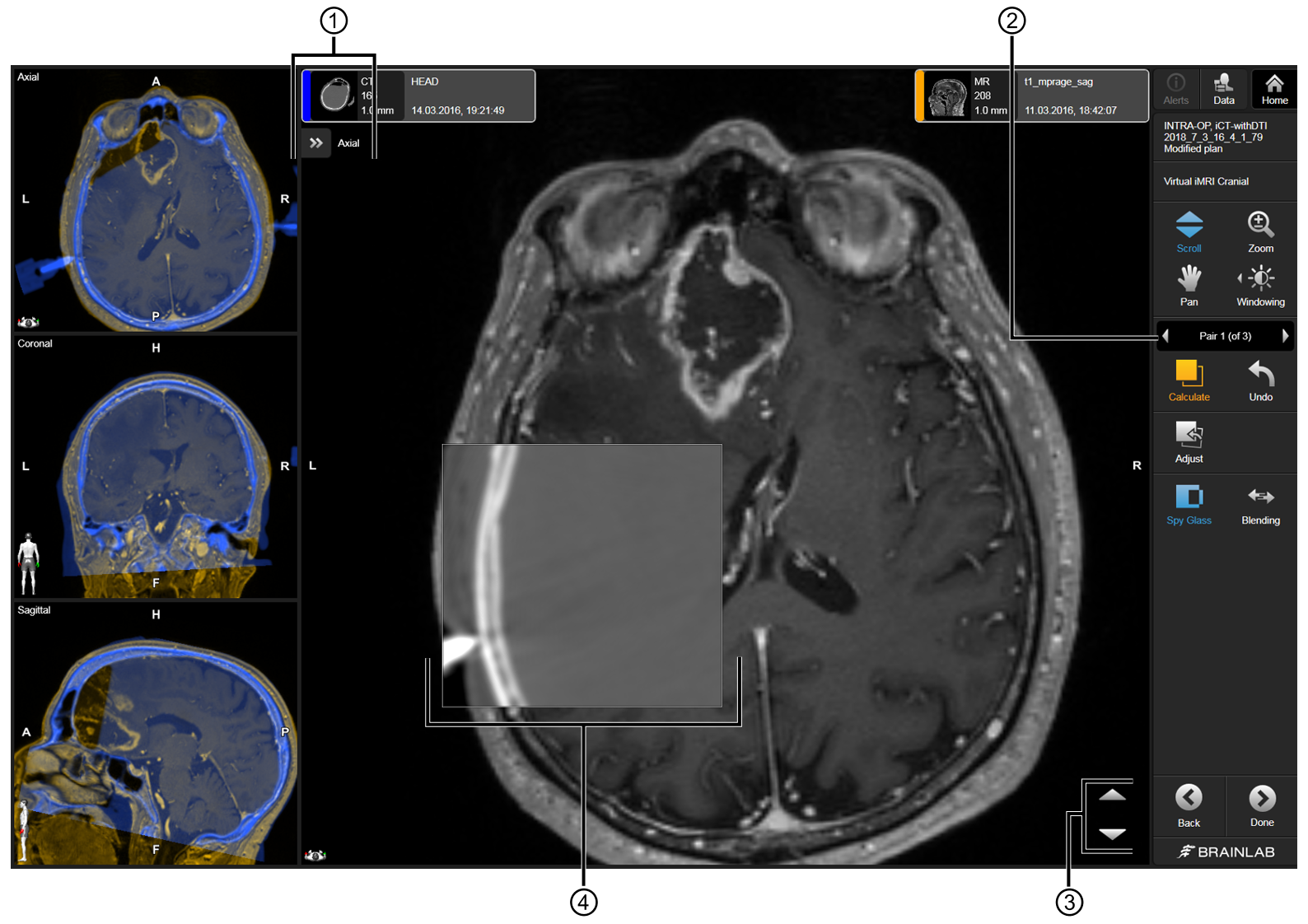

选择融合配对 并在它们之间进行切换,以进行审核。

2.

使用 Blending/Spy Glass 审核融合。

默认情况下,将激活 Spy Glass

3.

选择 Calculate 开始模拟。

4.

在对话框内,您可以:

  • 选择之前存在的切除腔。

  • 绘制您自己的切除腔。此操作会提示 SmartBrush 打开。

5.

如果此时您在术中影像集中创建切除腔,请注意以下事项:

  • 如果尚未创建切除腔,应用程序可以链接/切换到 SmartBrush
  • 确保选择术中影像集以在 SmartBrush 中进行绘制
  • 确保在术中影像集中创建新的切除腔对象
  • 尽可能准确绘制切除腔(基于手术结果和术中影像集中可见的内容)
  • 不要故意创建较小或较大的切除腔来影响计算结果
  • 在术中影像集内调整 Windowing 可以帮助显示切除腔

6.

从对话框中选择您的切除腔,然后选择 OK

7.

计算期间会显示动画。您可以关闭动画,以在计算运行时继续检查数据。

8.

在轴向、冠状和矢状视图方位 之间进行选择。

9.

使用箭头按钮 滚动影像切层。

10.

通过在 Blending/Spy Glass 之间切换,审核并验证模拟结果。

切换 Original,将模拟与原始影像进行对比。

11.

如满意,审核并接受融合结果。

接受融合结果后,将显示其状态。

12.

完成后选择 Done

融合结果将被保存,供进一步处理。
