Fibertracking

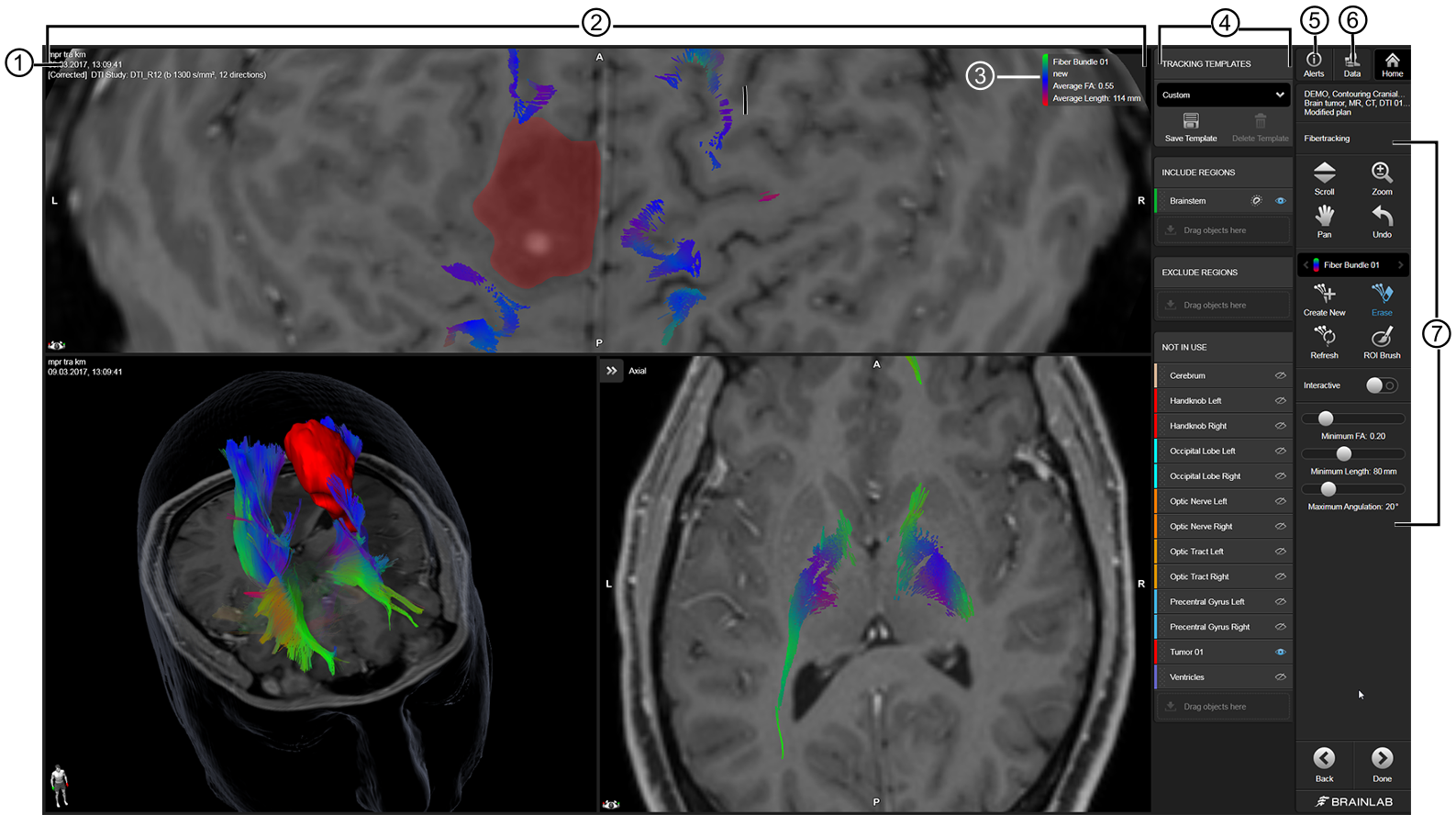

Bildschirmlayout

Hauptansicht



Nr.KomponenteBeschreibung

Daten und DTI-StudieInformationen zum ausgewählten Bilddatensatz:

  • Datum und Uhrzeit
  • DTI-Studie

Ansichtsbereich

Darstellung der Bilddaten als Gehirnprojektions-, axialer, koronaler, sagittaler oder 3D-Ansicht.

Faserbündel-Informationen

Informationen zum aktuell ausgewählten Faserbündel

Beim Auswählen von Faserbündel-Informationen werden in Data Selection direkt die Faserbündel-Eigenschaften angezeigt:

  • Basis
  • Average FA
  • Average Length
  • Name
  • Comment (z. B. verwendete DTI-Studie, ROIs, Einstellungen)

Seitenleiste

  • Liste der vorgegebenen und benutzerdefinierten TRACKING TEMPLATES
  • ROIs, die den verschiedenen Kategorien INCLUDE REGIONS, EXCLUDE REGIONS oder NOT IN USE frei zugewiesen werden können.

Alerts

Öffnen Sie diese Registerkarte, um Warnungen und/oder zusätzliche Informationen anzuzeigen.

Data

Öffnen Sie diese Registerkarte, um die DTI-Studie, Bilder, Anordnungen, Faserbündel und Objekte zu ändern.

Symbolleiste

Bietet verschiedene Funktionen:

  • Funktionen zum Anzeigen von Bildern
  • Funktionen zum Erstellen von Faserbündeln
  • Funktion Interactive
  • Zugriff auf Fibertracking-Parameter
Art.-Nr.: 60919-74DE

Date of issue: 2020-02-26
