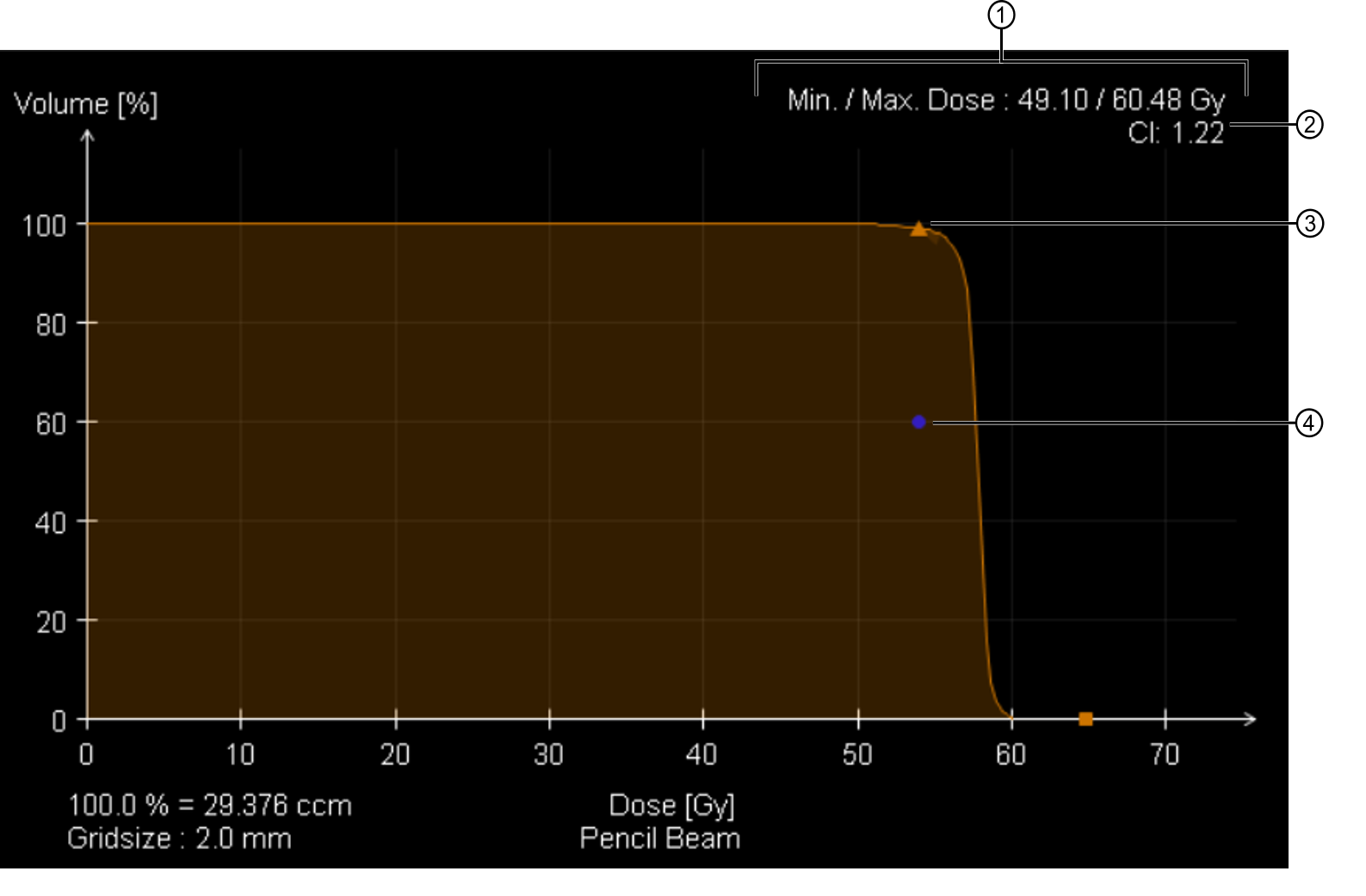

Histograma DVH del tumor



Las prescripciones y los objetivos se representan mediante puntos en el histograma dosis-volumen. Para obtener más información pase el puntero de su ratón/mouse por un punto. Se visualiza la dosis máxima y la mínima y el índice de conformidad .

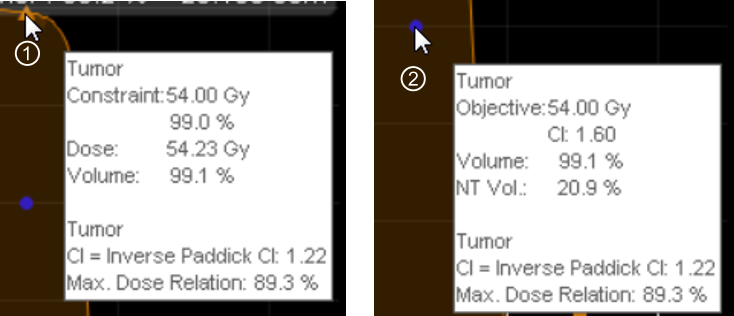

Información de la ventana emergente



ComponenteDescripción

Prescripción (triángulo)
  • Constraint: Está definido en 99,0%; el tumor debe recibir 54,0 Gy
  • Dose: 54,23 Gy (dosis real)
  • Volume: 99,1% (volumen real, recibe 54,23 Gy)
  • CI: Aquí se utiliza el índice inverso de conformidad de Paddick
  • Max. Dose Relation: Relación entre la dosis prescrita/dosis máxima (p. ej., 54 Gy / 60,48 Gy = 0,893 → 89,3%)

Objetivo (círculo azul)La meta que debe cumplir la conformidad deseada de la distribución de la dosis para el PTV.

Si no se cumple la prescripción, en la vista DVH se indicará DVH Constraint Violated.
