Fibertracking

Funções do software Fibertracking

Antes de iniciar

Etapas

1.

Adquira os dados DTI de acordo com as instruções de aquisição de imagens fornecidas pelo suporte da Brainlab.

2.

Carregue os dados DTI e as imagens anatômicas correspondentes (p.ex., RM, T1, T2).

Cuidado

Iniciando o Fibertracking



Escolha os dados DTI e as imagens anatômicas correspondentes usando o aplicativo Content Manager. Execute as etapas opcionais (p.ex., Image Fusion) e inicie o aplicativo Fibertracking.

Aviso

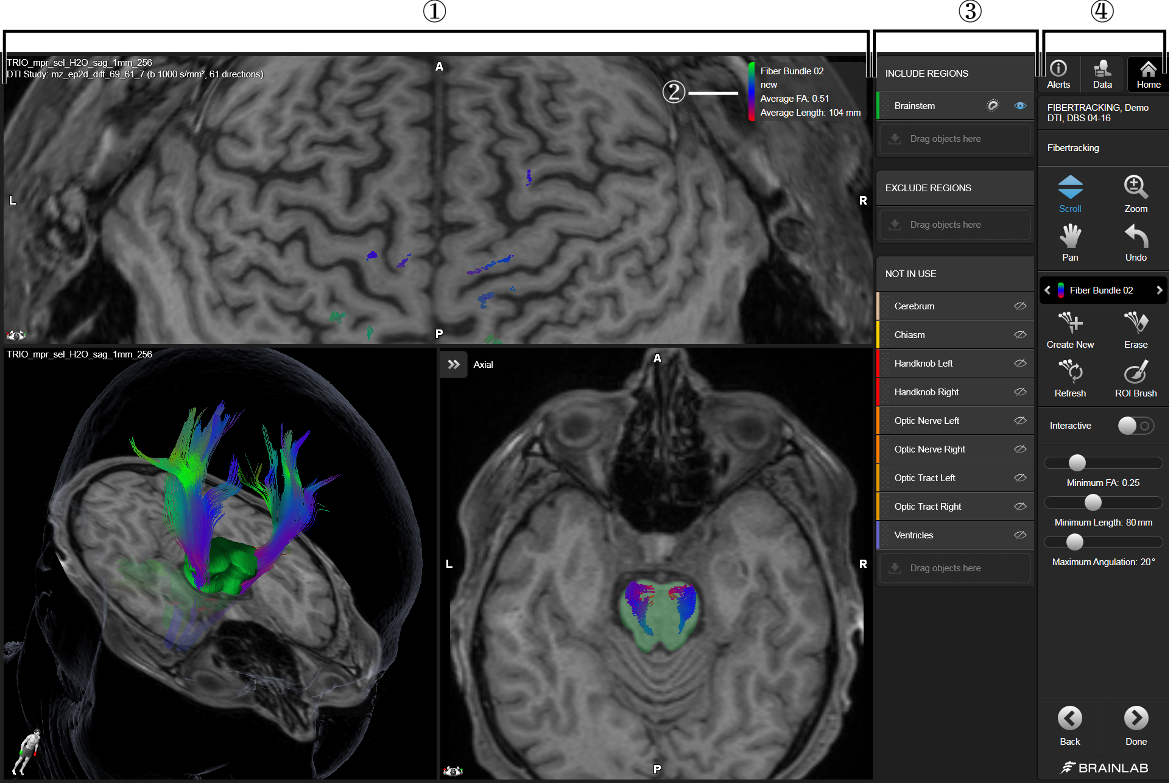

Layout da tela principal



ComponenteDescrição

Área de visualizações

Representa os cortes em visualizações de projeção do cérebro, axial, coronal, sagital ou 3D.

Informações sobre feixes de fibras

Fornece informações sobre o feixe de fibras atualmente selecionado.

Barra lateral

Fornece uma lista de regiões de interesse (ROI) e objetos que podem ser movidos arbitrariamente para os campos INCLUDE REGIONS (INCLUIR REGIÕES), EXCLUDE REGIONS (EXCLUIR REGIÕES) ou NOT IN USE (NÃO UTILIZADOS).

Barra de ferramentas

Oferece uma lista de funções.

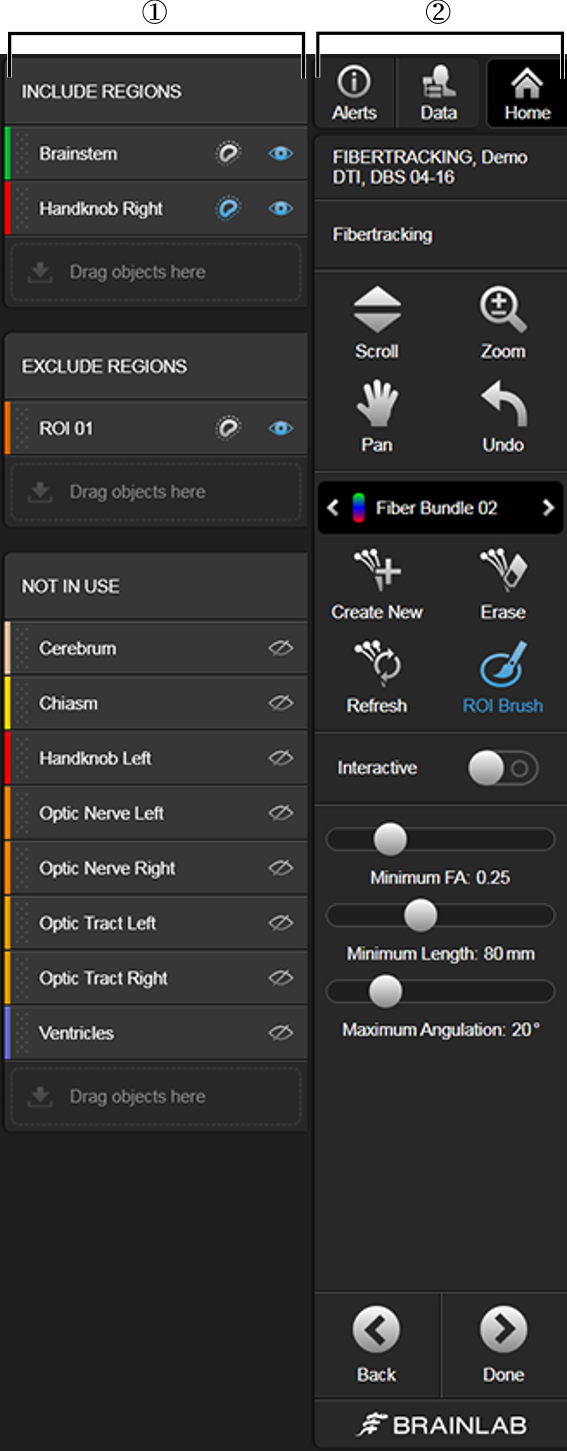

Funções básicas da barra lateral e da barra de ferramentas



Durante a criação de feixes de fibras usando rastreamento baseado em região de interesse, a barra lateral e a barra de ferramentas ficam disponíveis.

Função

Explicação

Alerts (Alertas)

Abra esta aba para ver alertas e/ou informações adicionais.

Data (Dados)

Abra esta aba para alterar o estudo DTI, imagens, layouts, feixes de fibras e objetos.

Home (Início)

Retorna ao Content Manager.

Todas as alterações (p.ex., sequência de dados selecionada, feixes de fibras) são automaticamente disponibilizadas para outros aplicativos.

OBSERVAÇÃO: é possível que o botão Home (Início) do software não esteja disponível se a sua plataforma (p.ex., Buzz, Curve, Kick) contiver um botão Home (Início) físico.

INCLUDE REGIONS (INCLUIR REGIÕES)

Arraste objetos ou regiões de interesse contornadas manualmente nesta área para incluí-los no feixe de fibras. Portanto, os feixes de fibras resultantes interceptam todos os objetos e regiões de interesse localizados em INCLUDE REGIONS (INCLUIR REGIÕES).

EXCLUDE REGIONS (EXCLUIR REGIÕES)

Arraste objetos ou regiões de interesse contornadas manualmente nesta área para excluí-los do feixe de fibras. Portanto, os feixes de fibras resultantes não interceptam nenhum objeto ou região de interesse localizado em EXCLUDE REGIONS (EXCLUIR REGIÕES).

NOT IN USE (NÃO UTILIZADOS)

Lista todos os objetos 3D disponíveis. Esses objetos não são considerados no cálculo de feixes de fibras.

Visualizações



Além das visualizações de corte axial, sagital e coronal, o software Fibertracking pode exibir as visualizações de projeção do cérebro e 3D. Para alternar as visualizações, selecione Data (Dados) na barra de ferramentas e escolha uma das opções em Layouts (LAYOUTS).

A visualização de projeção do cérebro é uma projeção 2D do cérebro em um objeto hemisférico, que revela as estruturas do cérebro para exibir giros e sulcos sem secionamento. Essa visualização somente pode ser calculada a partir dos dados da imagem anatômica de RM, de alta resolução, que foram corregistrados com os dados DTI que estavam sendo processados.

VisualizaçãoDescrição
Brain Projection (Projeção do Cérebro)
  • Lado superior: Visualização Brain Projection.

  • Inferior esquerda: visualização 3D.

  • Inferior direita: escolha entre as visualizações axial, coronal e sagital.

Overview (Visão geral)

  • Superior esquerda: visualização 3D (escolha entre as visualizações axial, coronal e sagital).

  • Superior direita: visualização axial.

  • Inferior esquerda: visualização sagital.

  • Inferior direita: visualização coronal.
