Image Fusion Angio

Accettazione delle coppie di immagini

Informazioni di base

Image Fusion Angio analizza i dati selezionati del paziente e suggerisce le coppie di immagini 2D. Questo vale per tutti i dati provenienti da singoli scanner planari oppure nel caso in cui le immagini siano state ulteriormente elaborate.

Se si utilizzano immagini biplanari, l’applicazione legge dalle immagini le informazioni sull’accoppiamento e questa parte viene saltata.

Le coppie suggerite possono essere mostrate come:

  • Fuse (ad es., una coppia approvata in una sessione precedente)
  • Proposte (ad es., il software parte dal presupposto che queste immagini siano collegate fra loro)
  • Accoppiate, dopo l’approvazione
  • Non accoppiate (ad es., dopo averle ignorate o quando non è possibile effettuare alcuna proposta)

Prima di avviare la fusione con l’immagine 3D è necessario approvare manualmente ogni coppia.

Se una coppia suggerita automaticamente non è idonea, è possibile cambiare manualmente l’accoppiamento.

Informazioni di base per la generazione delle coppie



Image Fusion Angio propone coppie di immagini angiografiche sulla base dell’istante di acquisizione e dell’angolazione di acquisizione.

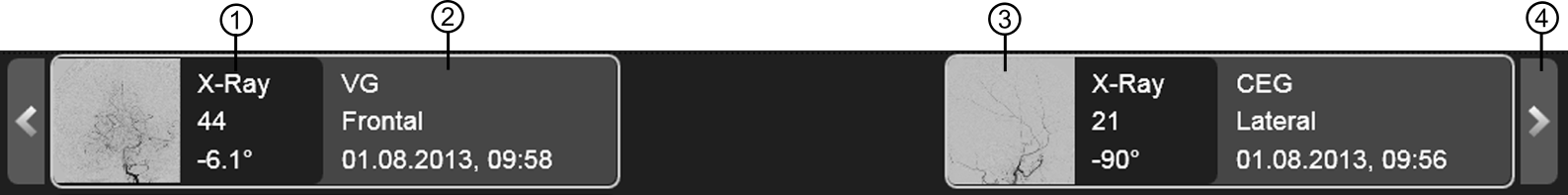

N.Descrizione

Caratteristiche:

  • Modalità di acquisizione delle immagini (ad es., raggi X)
  • Numero di immagini (ad es., numero totale di fotogrammi/immagini)
  • Angolazione da cui è stata acquisita l’immagine

Caratteristiche:

  • Nome dell’immagine
  • Orientamento (ad es., frontale)
  • Data e ora di acquisizione

Miniatura dell’immagine

Selezionare la freccia per aprire il menu dell’orientamento
