Cranial Navigation System Navigation

Rozvržení s 3D navigací + rozvržení přibližovacích rovin

Roviny Approach Planes se během navigace pohybují paralelně s výchozím zobrazením (pro kameru není viditelný žádný nástroj) a protínají se u hrotu nástroje namísto ve středu cílového objektu. Úhel nástroje se nebere v úvahu, protože orientace hlavy pacienta zůstává stejná.

Zobrazení rovin Approach Plane mohou pomoci určit ohraničení tumoru pro kraniotomii. Jakmile již jedna ze zobrazení rovin Approach Planes nebude procházet tumorem, rovněž zmizí ze zobrazení příslušné Approach Plane.



Č.Popis

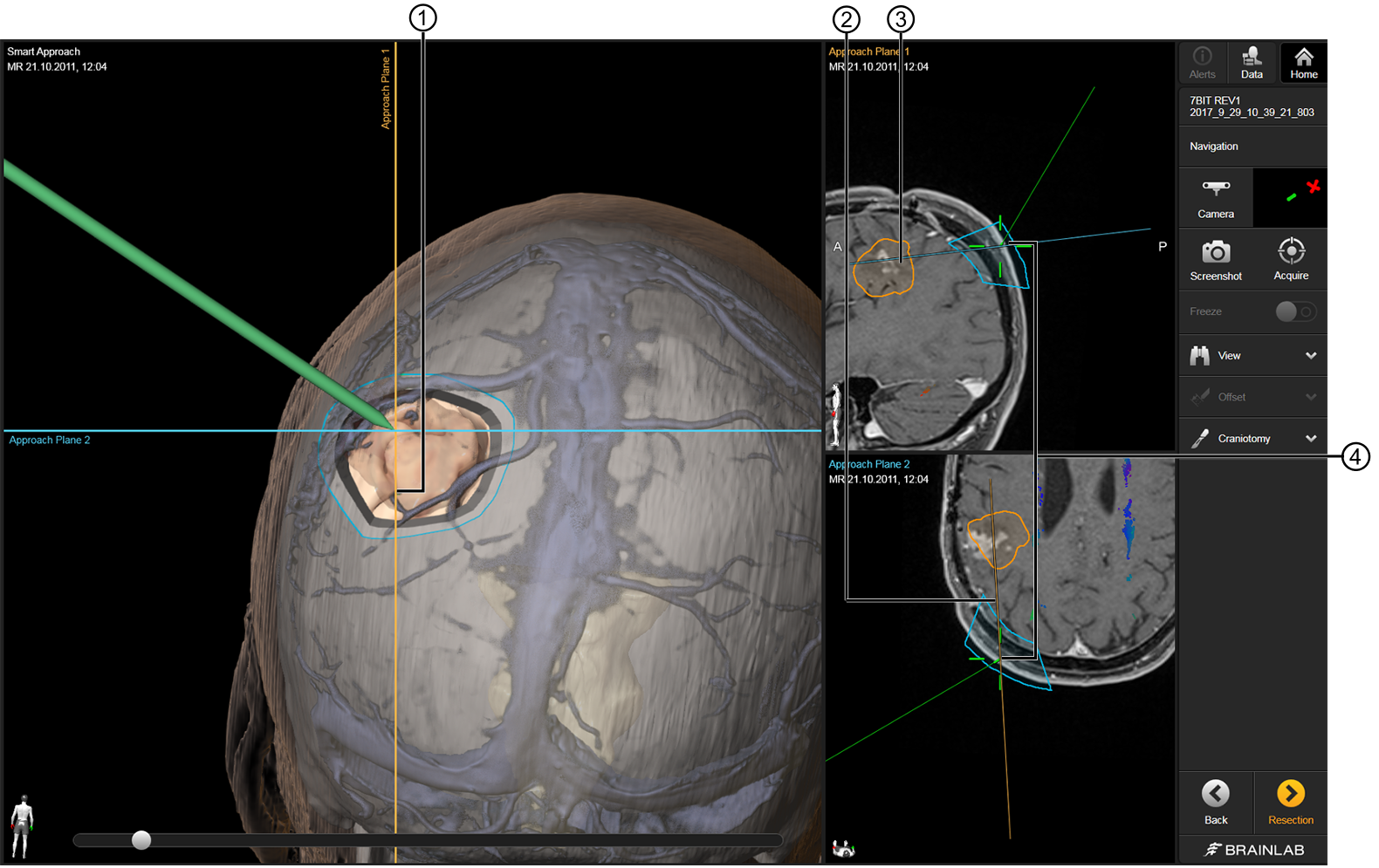

Zobrazení Smart Approach: Když je pro kameru viditelné ukazovátko nebo nástroj, roviny Approach Planes se budou protínat u hrotu nástroje. V tomto příkladu:

  • Approach Plane 1 protíná tumor (na levé straně).

  • Approach Plane 2 protíná tumor (nahoře).

2D zobrazení Approach Plane 1 protíná tumor.

2D zobrazení Approach Plane 2 protíná tumor.

Hrot nástroje se v 2D zobrazeních řezů zobrazuje jako nitkový kříž.

Číslo výrobku: 60919-93CS

Datum vydání: 2020-04-02
