Disposition 3D View

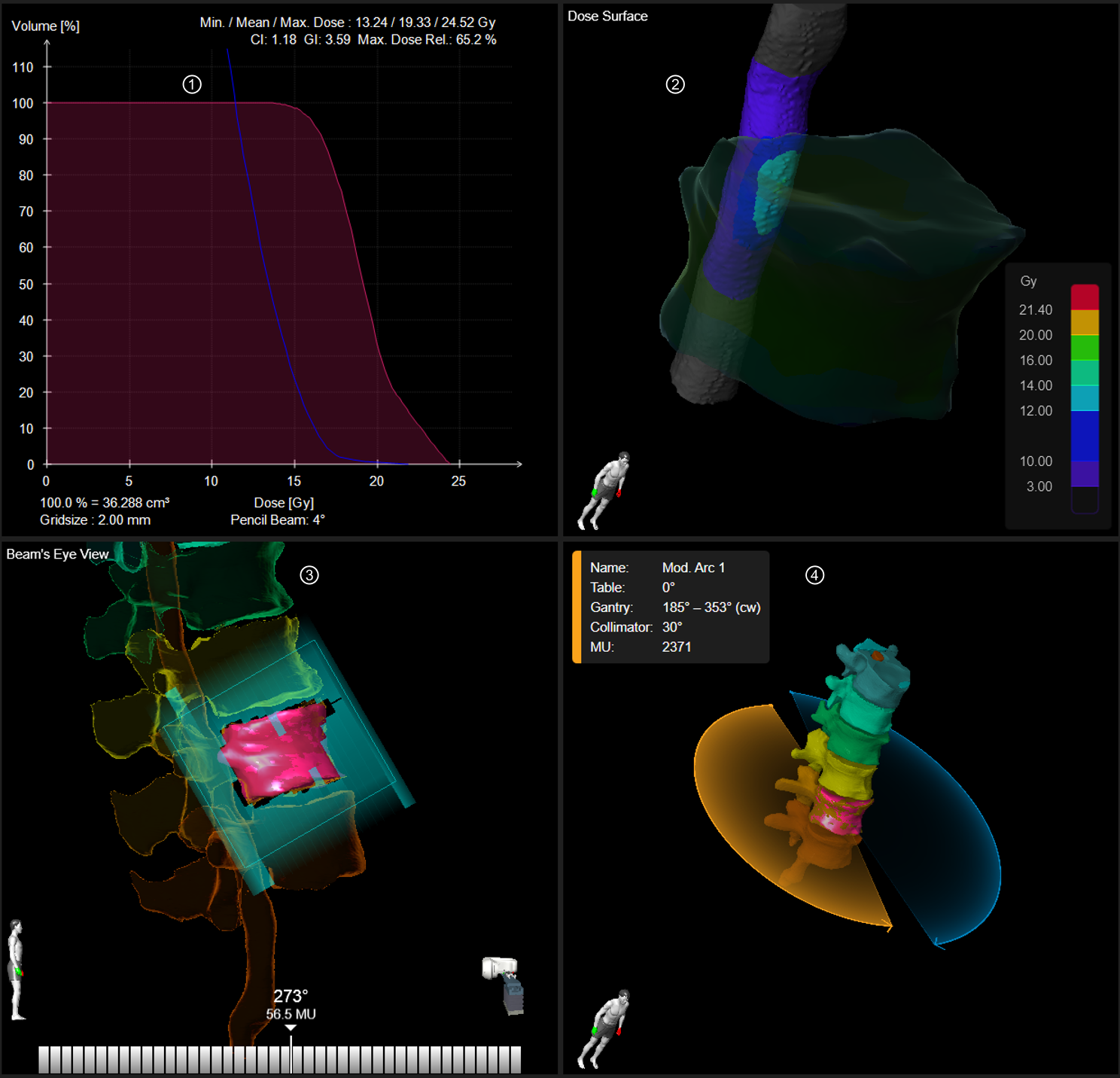

Ouvrez la disposition 3D View pour afficher le DVH et d’autres fonctions utiles de vérification qui vous aident à repérer les points recevant trop ou trop peu de dose.

ÉlémentDescription

DVHDVH de la structure sélectionnée.

Dose Surface

Affiche l’interface dose surface entre l’OAR le plus critique et le PTV afin d’examiner de façon volumétrique la décroissance de dose. Cela vous permet de vérifier la distribution de dose de l’OAR le plus important et du PTV sur leurs surfaces 3D opposées.

Beam’s Eye View

Le PTV recevant une dose de l’arc sélectionné avec un certain angle apparaît superposé sur une représentation des lames du MLC, champ irradié compris.

La position des mâchoires apparaît sous forme de rectangle autour du PTV.

Faites glisser la tête de la flèche ou cliquez sur les lignes orange au bas de la vue pour modifier l’angle du bras de l’accélérateur.

Vue de l’arc 3DPermet de :

  • Sélectionner chaque arc pour vérification (la vue est mise à jour dans la Beam’s Eye View).
  • Sélectionner un objet 3D à afficher dans le DVH (vous pouvez aussi sélectionner un objet dans le menu Data).
