Dose Analysis

Utiliser Dose Analysis

La vue Dose Analysis vous permet de vous concentrer sur les zones à risque dans votre plan. Elle affiche les niveaux de dose dans le PTV et d’autres objets anatomiques et met en surbrillance les surdoses et les sous-doses.

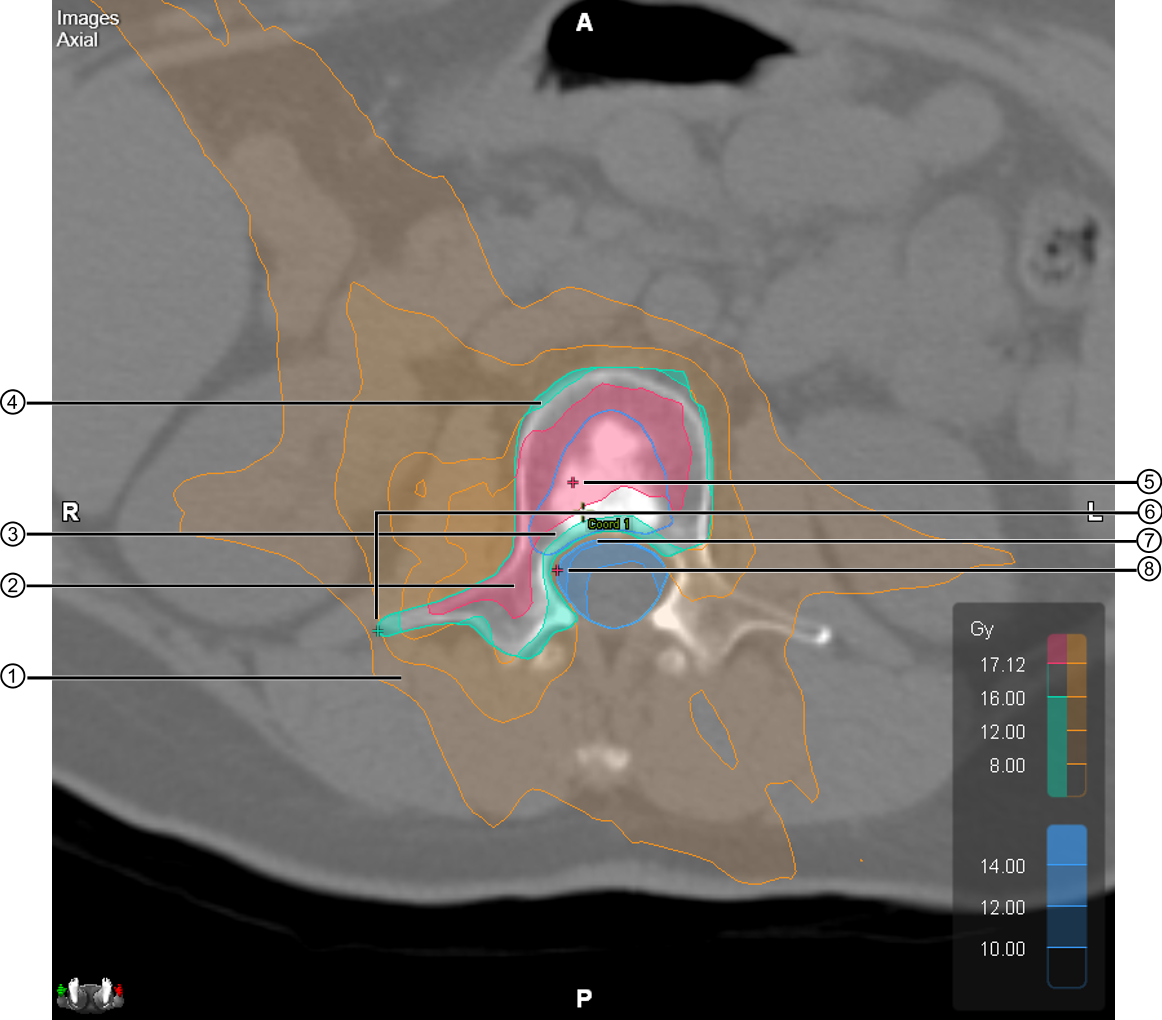

Analyser le PTV et les OAR avec Dose Analysis



Le PTV apparaît toujours en vert et tous les autres objets en bleu.

Description

La dose pour les tissus sains apparaît en orange. Une courbe isodose est affichée pour la prescription de dose, pour 50 % de la dose prescrite et pour une valeur Highlight à définir.

La dose à l’intérieur du PTV supérieure à la contrainte maximale/souhaitée apparaît en rose.

La dose à l’intérieur du PTV située entre la valeur de prescription et la contrainte maximale/souhaitée n’a aucune couleur.

La dose inférieure à la valeur de prescription à l’intérieur du PTV apparaît en vert.

Un point de repère (rouge) à l’intérieur du PTV indique la dose la plus élevée.

Un point de repère (vert) à l’intérieur du PTV indique la dose la plus faible.

La dose à l’intérieur d’un OAR est mise en évidence par un dégradé de dose bleu. Les niveaux de dose les plus élevés sont indiqués par une couleur plus opaque.

Un point de repère (rouge) à l’intérieur d’un OAR indique la dose la plus élevée.
