DVH опухоли

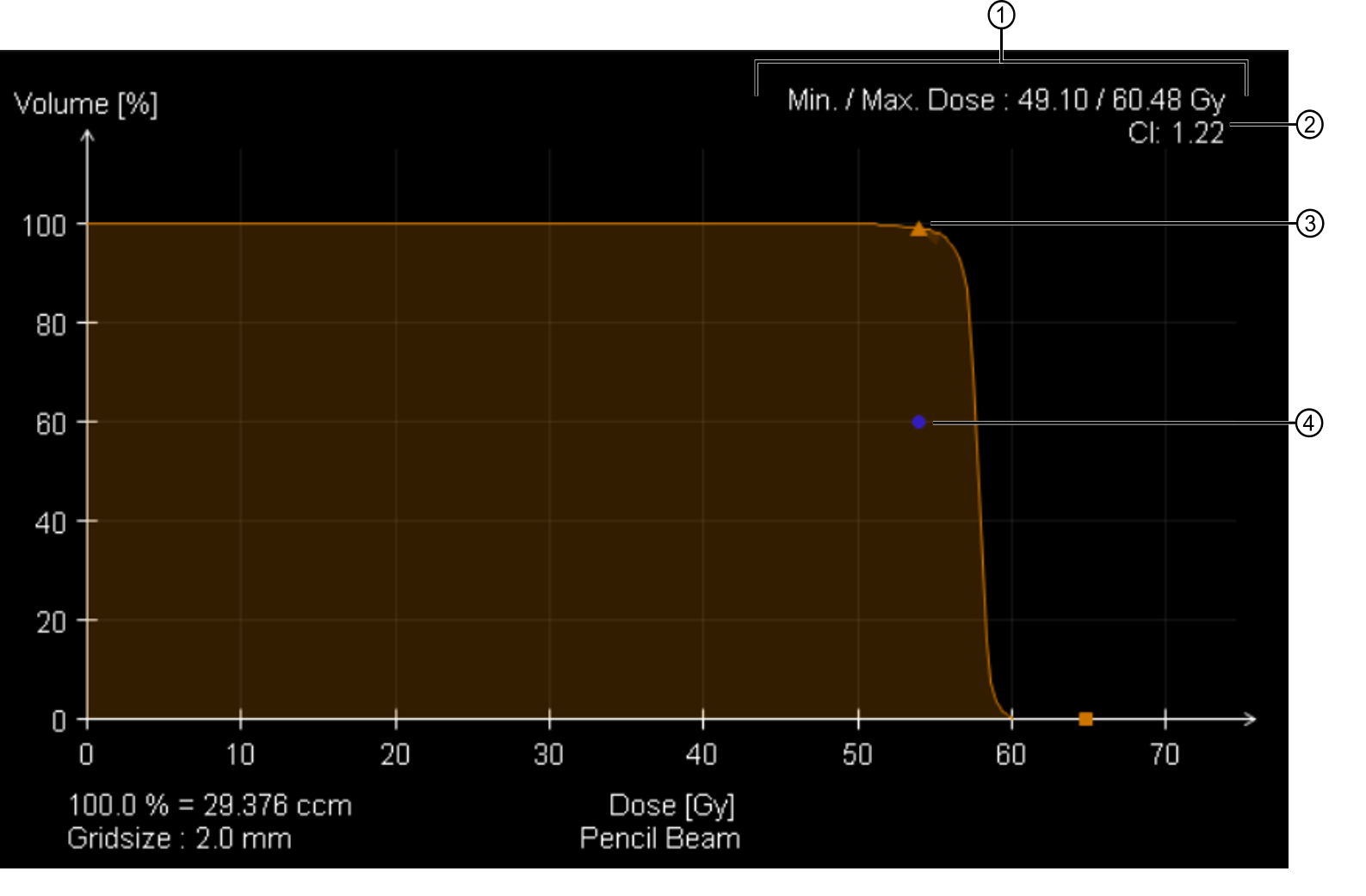

Предписания и целевые значения отображаются в виде точек на гистограмме DVH. Чтобы получить дополнительные данные, наведите мышь на точку. Отобразятся максимальная, минимальная доза и коэффициент конформности .

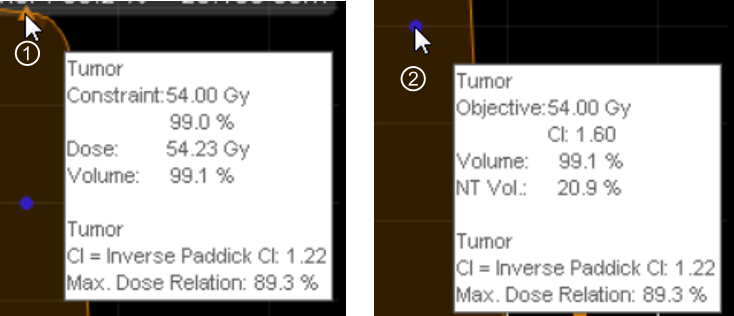

Всплывающие данные



КомпонентОписание

Предписание (треугольник)
  • Constraint: установлено ограничение 99,0 %; опухоль должна получить дозу 54,0 Гр
  • Dose: 54,23 Гр (фактическая доза)
  • Volume: 99,1 % (фактический объем, получающий 54,23 Гр)
  • CI: в данном случае используется обратный коэффициент конформности Паддика
  • Max. Dose Relation: соотношение предписанной и максимальной дозы (например, 54 / 60,48 Гр = 0,893  89,3 %)

Целевое значение (синий круг)Целевой показатель желаемого уровня конформности распределения дозы для PTV.

Если предписание не соблюдено, в окне DVH отобразится сообщение DVH Constraint Violated.
