DICOM Viewer

Panoramica sul software

Informazioni di carattere generale

DICOM Viewer può essere utilizzato, ad esempio, per:

  • Visualizzare immagini medicali e piani di trattamento Brainlab
  • Confrontare set di immagini di più studi
  • Eseguire le funzioni di finestratura e misurazione

Apertura di DICOM Viewer

Installazione locale: aprire DICOM Viewer tramite Content Manager, che consente di accedere ai file del paziente nonché di utilizzare il software Brainlab.

Browser Web: aprire DICOM Viewer tramite Application Platform, che consente di accedere ai file del paziente nonché di utilizzare il software Brainlab.

Utilizzando il software Patient Selection, selezionare il paziente e i dati che si desidera visualizzare.

Per ulteriori informazioni, fare riferimento al Manuale d’uso del software di Content Manager, Application Platform e Patient Selection.

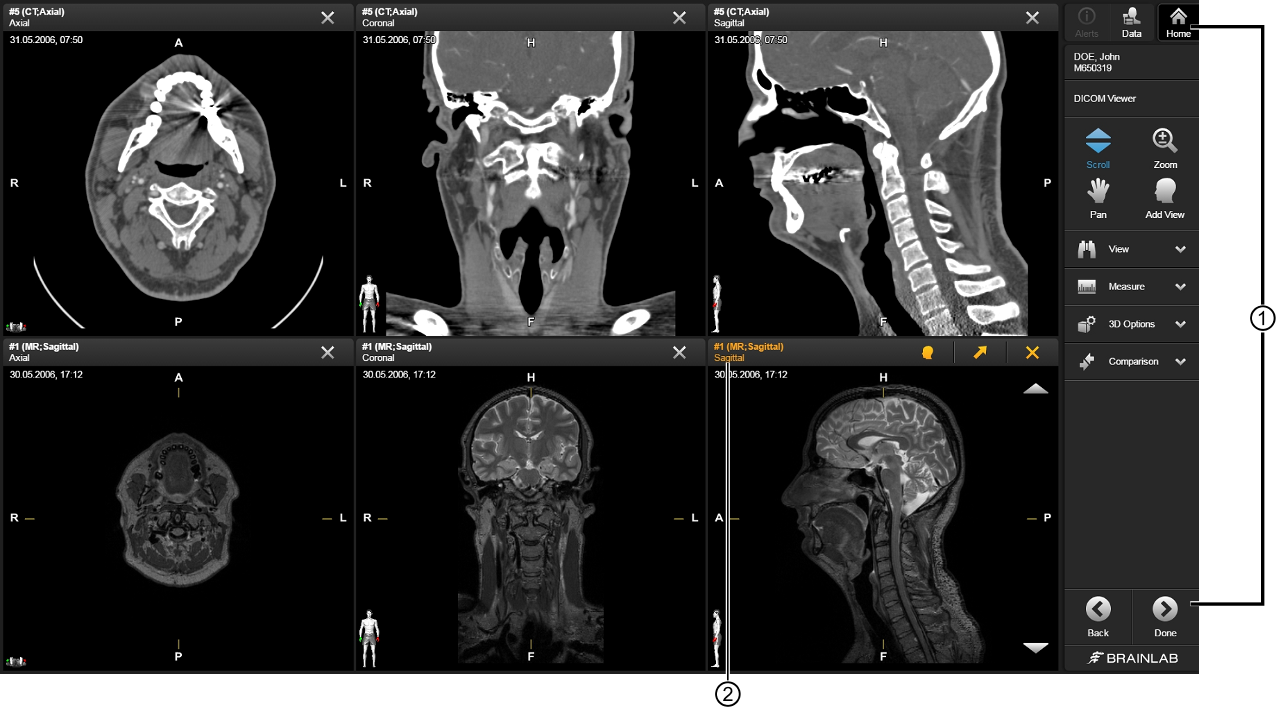

Layout della schermata

Il layout della schermata mostra i dati in maniera affiancata, consentendo all’utente di metterli a confronto.



N.

Area

Spiegazione

Menu principale

Menu delle funzioni disponibili.

Vista selezionata

Il nome di file e le icone sono evidenziati nella vista selezionata.

Pulsanti principali

Premere il relativo pulsante per attivare la funzione.

Pulsante

Funzione



Consente di tornare alla pagina iniziale. Tutte le modifiche (es.: set di immagini selezionati, finestratura, traiettorie, misurazioni dei punti, caselle ritagliate, soglie 3D) vengono automaticamente rese disponibili per altre applicazioni.



Consente di aprire il menu per nascondere/mostrare i dati.



Nome e ID del paziente: selezionare per tornare alla selezione del paziente ed effettuare modifiche al paziente o ai dati selezionati.



View: opzioni di visualizzazione delle immagini.



Measure: opzioni di misurazione delle immagini (angoli, distanze, ecc.) e note.



3D Options: consente di creare visualizzazioni 3D, ritagliare immagini e selezionare un’area di interesse.



Comparison: mostra il confronto tra gli oggetti Brainlab, quando essi sono presenti nel set di immagini.


Done: consente di continuare e salvare le modifiche.



Back: Richiede di salvare le modifiche prima di tornare alla schermata precedente.



  • Selezionare Save per rendere i dati disponibili per altre applicazioni.

  • Selezionare Discard per ignorare i dati.

  • Selezionare Cancel per restare nella pagina DICOM Viewer.

Art. n. 60915-71IT

Data di pubblicazione: 2017-09-27
