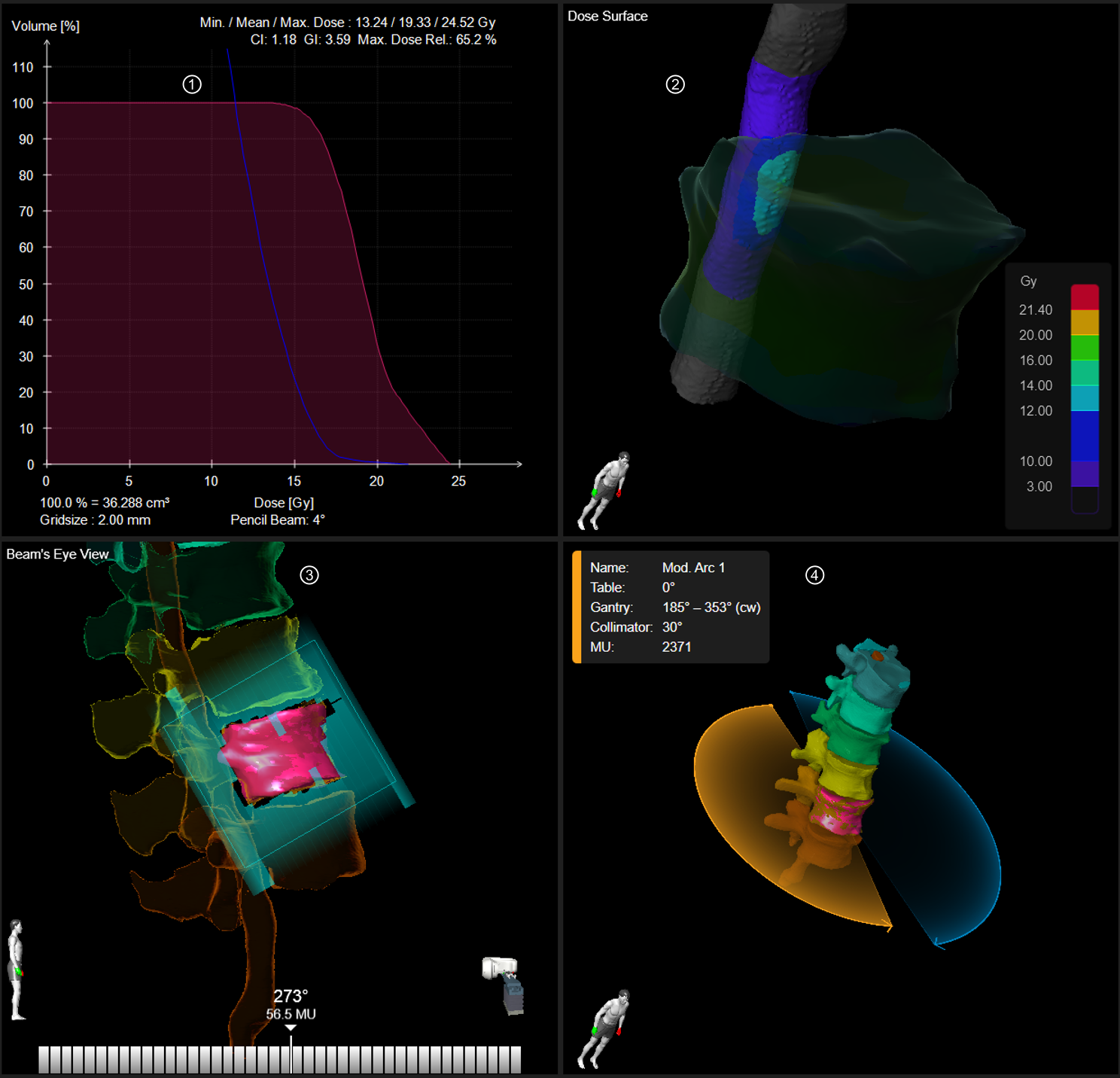

Layout da visualização 3D



Abra o layout 3D View para exibir o DVH e outras funções de revisão importantes, para ajudá-lo a identificar pontos que recebem um volume de dose excessivamente grande ou pequeno.

ComponenteDescrição

DVHO DVH da estrutura selecionada.

Dose Surface

Mostra a interface da superfície de dose entre o OAR mais crítico e o PTV para examinar a queda de dose volumetricamente. Permite que você revise a distribuição de doses do OAR mais importante e do PTV nas respectivas superfícies tridimensionais opostas.

Beam’s Eye View

O PTV que recebe a dose do arco atualmente selecionado em um determinado ângulo é exibido sobreposto em uma representação das lâminas do MLC, incluindo o campo irradiado.

A posição do colimador primário é mostrada como um retângulo em torno do PTV.

Arraste a ponta da seta ou clique sobre as linhas de cor laranja, na parte de baixo, para alterar o ângulo do gantry.

Visualização do arco em 3DPermite que você:

  • Selecione cada arco para revisão (a visualização é atualizada na Beam’s Eye View).
  • Selecione um objeto tridimensional para visualização no DVH (como alternativa, selecione um objeto no menu Data).
